Муфти зʼєднувальні POLJ 12(24) 3x Raychem

З’єднувальні муфти для трижильних кабелів середньої напруги

Raychem POLJ-12/3x (10 кВ) та POLJ-24/3x (20 кВ)

TE Connectivity  |  Кабельна арматура для силових кабелів із СПЕ та ЕПГ ізоляцією

Призначення та область застосування

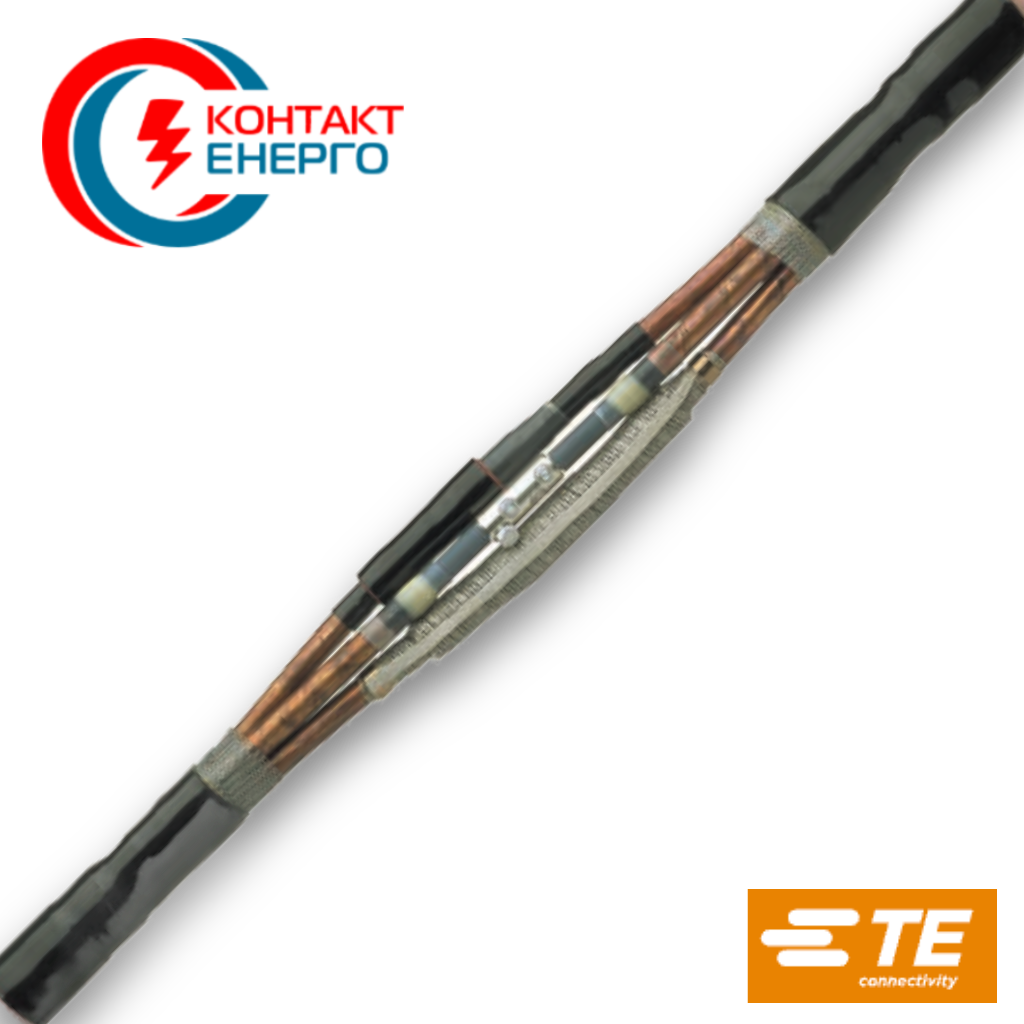

Муфти POLJ-12/3x (10 кВ) та POLJ-24/3x (20 кВ) – термоусаджувальна кабельна арматура серії POLJ виробництва TE Connectivity (Raychem) для прямого з’єднання трижильних екранованих силових кабелів середньої напруги з пластмасовою ізоляцією (СПЕ, ЕПГ). Муфти забезпечують повне відновлення всіх шарів кабельної конструкції: ізоляції жили, вирівнювання електричного поля, металевого екрана та герметичної зовнішньої оболонки.

Типові об’єкти застосування: кабельні лінії підземної прокладки, тунелі, колектори, кабельні канали та лотки; лінії живлення трансформаторних підстанцій; промислові підприємства з власними розподільними мережами 10-20 кВ; реконструкція та будівництво міської кабельної інфраструктури.

POLJ-12/3x: Термоусаджувальна з’єднувальна муфта для трижильних силових кабелів з СПЕ та ЕПГ ізоляцією на напругу Uo/U = 6/10 кВ. Застосовується при підземній прокладці та в кабельних спорудах. Виробник – TE Connectivity (Raychem).

POLJ-24/3x: Термоусаджувальна з’єднувальна муфта для трижильних силових кабелів з СПЕ та ЕПГ ізоляцією на напругу Uo/U = 12/20 кВ. Призначена для магістральних розподільних мереж міського та промислового електропостачання 20 кВ.

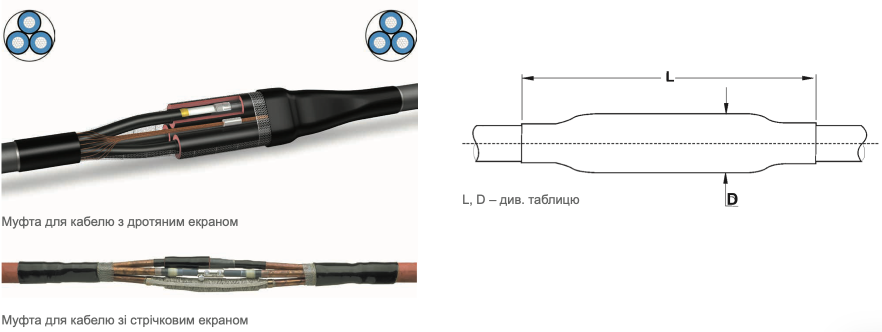

Таблиця вибору типорозміру та артикули замовлення

* Для кабелів із секторними жилами діапазон перетинів зменшується на один щабель (клас 2 – круглі багатодротяні жили).

Сумісні кабелі та типи екранів

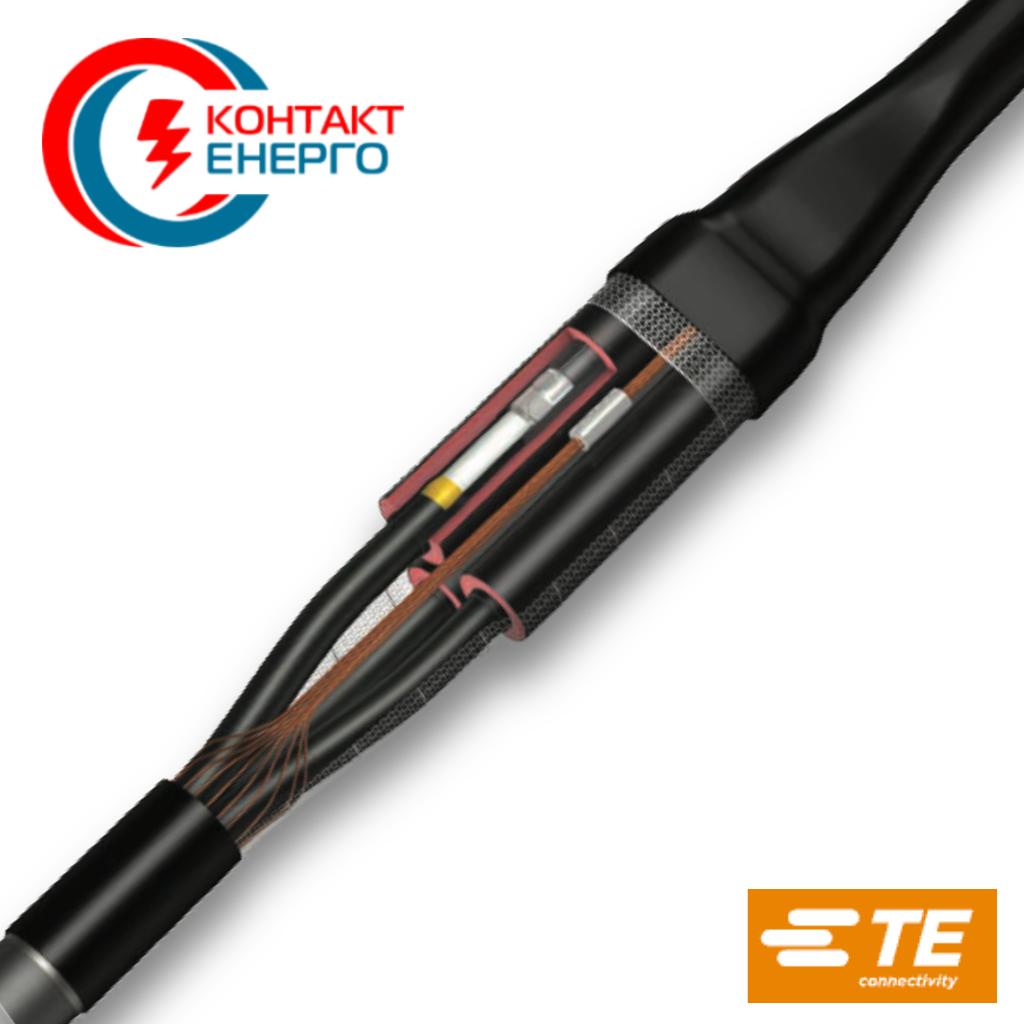

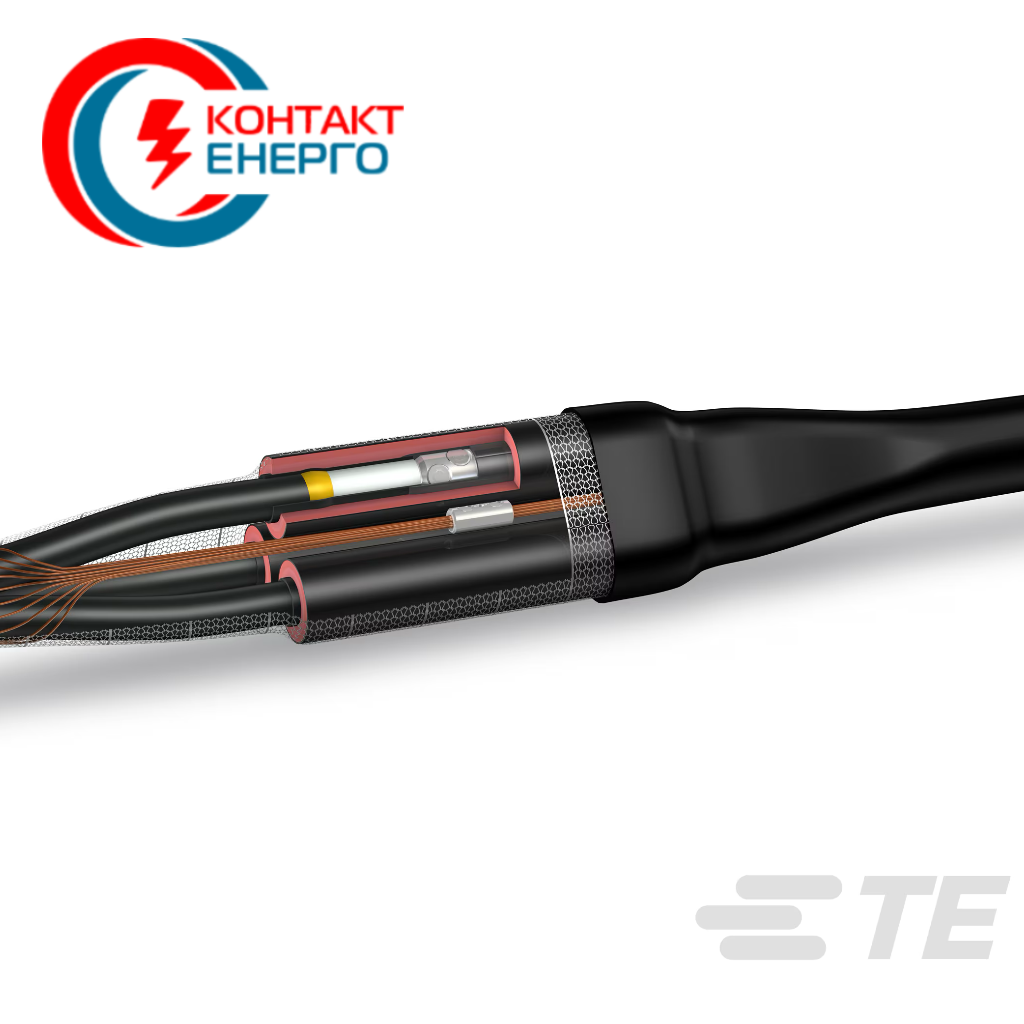

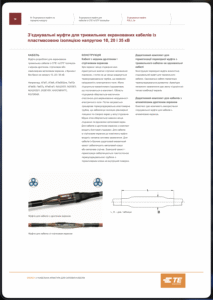

Конструкція та порядок монтажу

• Вирівнювання поля на зрізі екрана – жовта мастична стрічка підмотується на зріз екрана та місце з’єднання жил; термоусаджувальна трубка вирівнювання поля усаджується поверх.
• З’єднання жил – болтові механічні з’єднувачі з комплекту забезпечують надійний електричний контакт; мастична пластина обертається навколо кожного з’єднувача для рівномірного розподілу електричного поля.
• Ізоляція – тришарова термоусаджувальна еластомерна трубка (напівпровідниковий шар / ізоляційний шар / напівпровідниковий шар) забезпечує ізоляцію рівномірної товщини та екранування.
• Відновлення металевого екрана – мідна сітка відновлює суцільний екран; для дротяного екрана – болтовий з’єднувач, для стрічкового – непаяна система заземлення.
• Зовнішній захист – товстостінна термоусаджувальна трубка з клеєм-розплавом герметизує муфту від води та механічних ушкоджень. Для броньованих кабелів додатково встановлюється металевий кожух або металева стрічка.

Комплектація

До стандартного комплекту включено:

• Трубка вирівнювання електричного поля (термоусаджувальна)
• Стрічка заповнення порожнин (жовта мастична)
• Мастичні пластини для зони з’єднувачів жил
• Тришарові термоусаджувальні еластомерні трубки з напівпровідниковим екраном
• Болтові механічні з’єднувачі жил
• Мідна сітка відновлення екрана з болтовим з’єднувачем або непаяна система заземлення
• Товстостінна захисна термоусаджувальна трубка з клеєм
• Для броньованих кабелів: металевий кожух або металева стрічка

Додаткові комплекти

Порівняння POLJ-12/3x та POLJ-24/3x

Переваги

• Відпрацьована технологія – термоусаджувальні матеріали Raychem у електроенергетиці понад 50 років.
• Монтаж без заливки – не потрібні компаунди чи мастила; виконується бригадою з 2 осіб стандартним газовим пальником або будівельним феном.
• Всепогодний монтаж – зберігає властивості при дощі та низьких температурах.
• Широкий типорозмірний ряд – перетини від 25 до 500 мм² в одному рядку виробів.
• Герметичність – клейова термоусаджувальна трубка виключає проникнення вологи навіть при підтопленні траншеї.
• Відповідність стандартам – CENELEC HD 629.1 S2 та IEC 60502-4.
