Кінцеві муфти POLT-42*/1XO Raychem TE 35кВ

Кінцеві муфти зовнішнього встановлення POLT-42*/1XO Raychem для кабелів 20/35 кВ

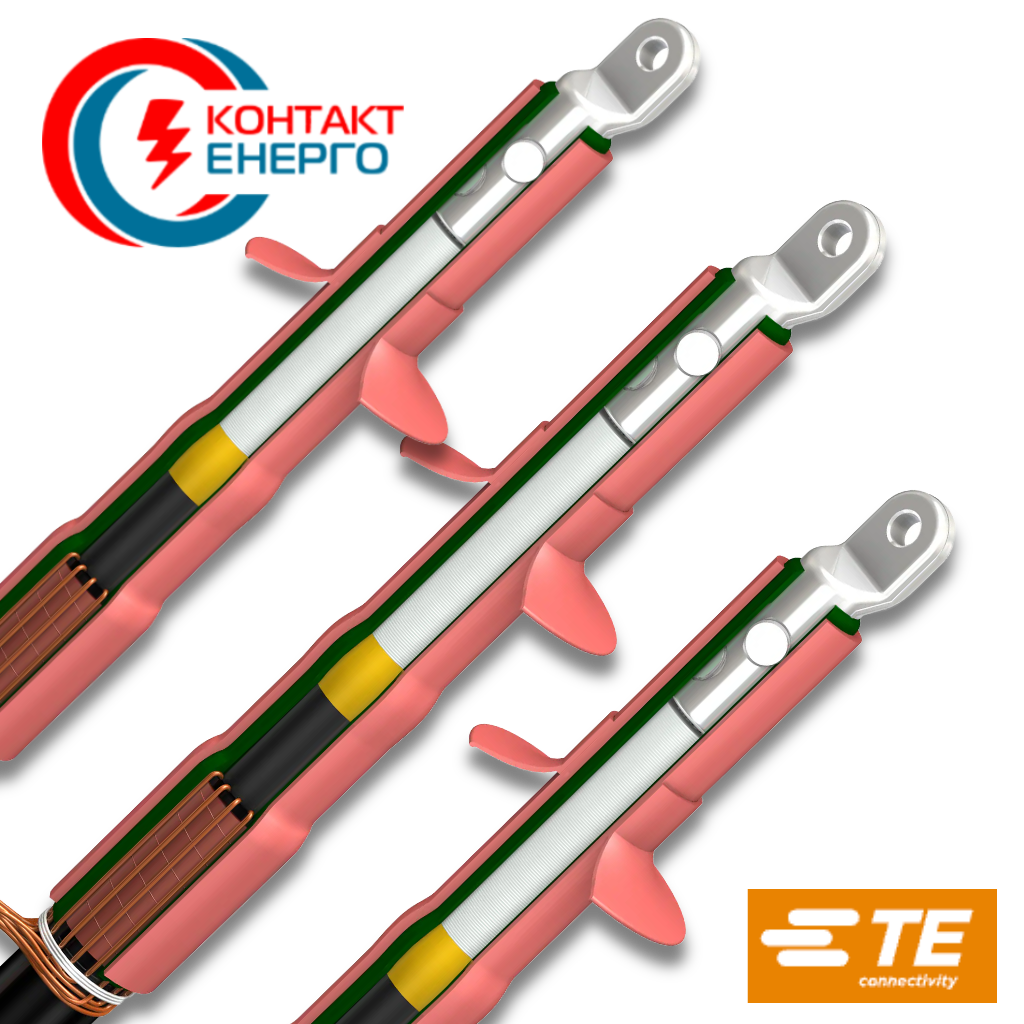

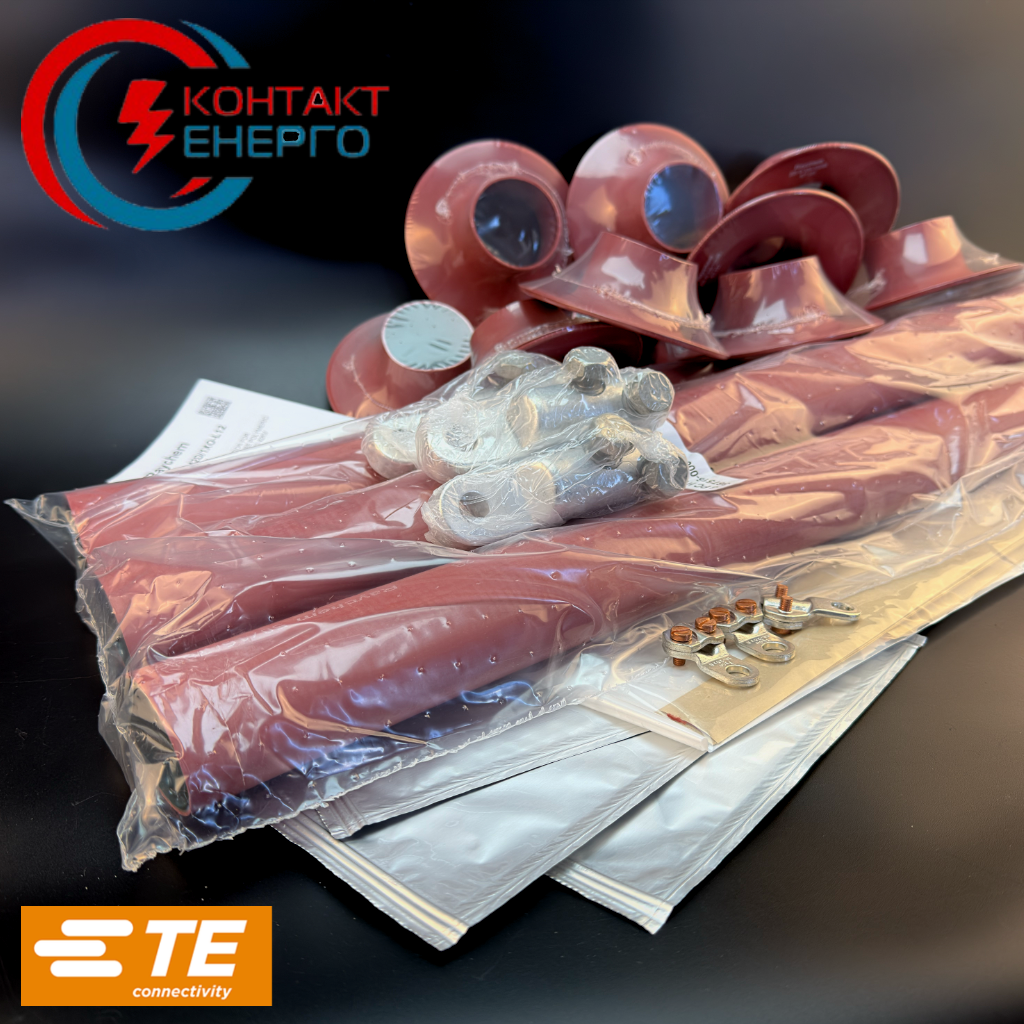

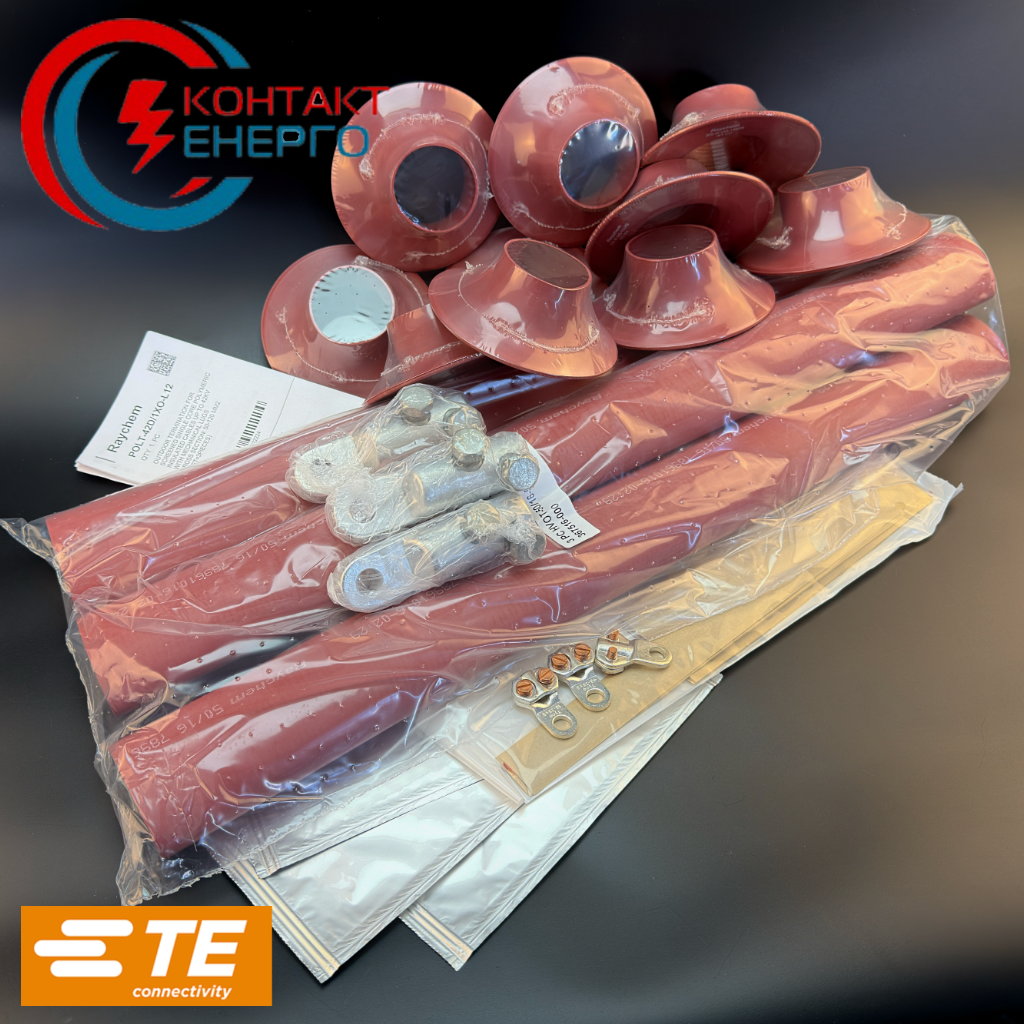

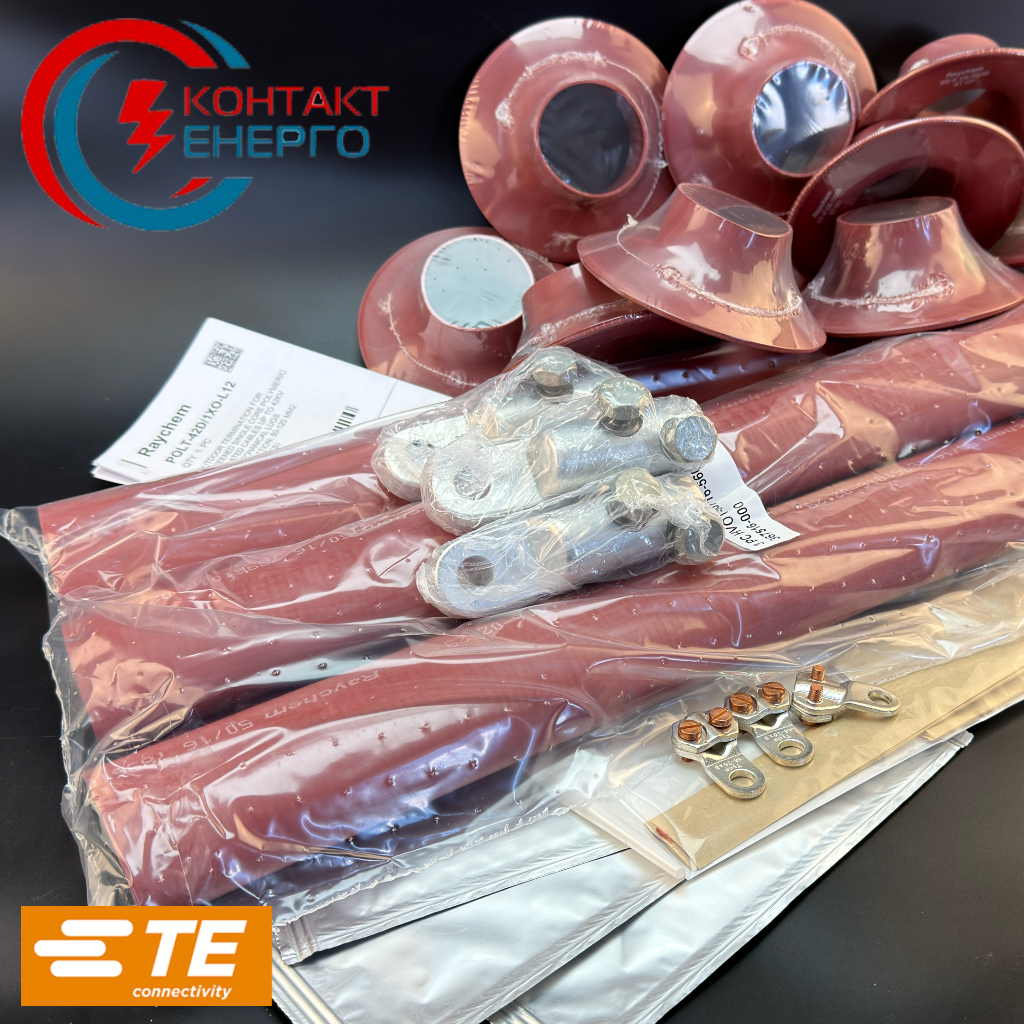

Кінцеві муфти Raychem серії POLT-42*/1XO – термоусаджувані аксесуари для оконцювання одножильних силових кабелів з ізоляцією зі зшитого поліетилену (СПЕ/XLPE) та мідним дротяним екраном без броні у мережах з номінальною напругою Uo/U = 20/35 кВ (Umax = 42 кВ). Індекс «1XO» означає: 1 – одножильне виконання; X – кабель із пластмасовою ізоляцією; O (Outdoor) – для зовнішнього встановлення.

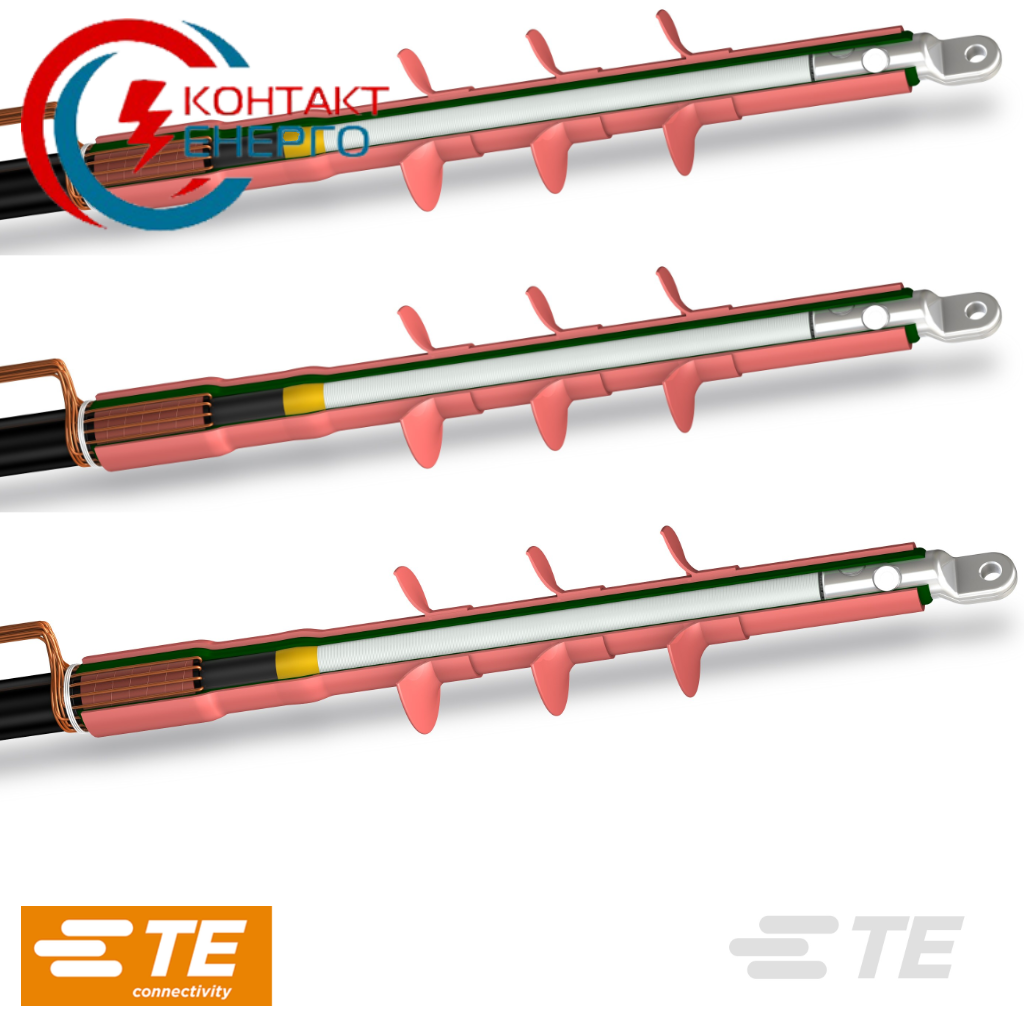

Зовнішня версія 1XO відрізняється від внутрішньої (1XI) наявністю ребристих ізоляторів-кожухів зі спеціального трекінгостійкого матеріалу, стійкого до ультрафіолетового випромінювання, атмосферних опадів та промислових забруднень. Це критично важлива властивість для відкритих підстанцій (ПС, РП), де муфта перебуває під постійним впливом сонця та погодних факторів протягом 30 і більше років служби.

Всередині основної ізоляційної трубки нанесений клей на основі оксиду цинку (ZnO), який виконує подвійну функцію: вирівнює напруженість електричного поля в зоні зрізу напівпровідного екрана та герметизує кабель по всій довжині оброблення. Монтаж виконується виключно феном – відкритий вогонь не потрібен, що є стандартною умовою безпечного монтажу в закритих розподільних пристроях і тунелях.

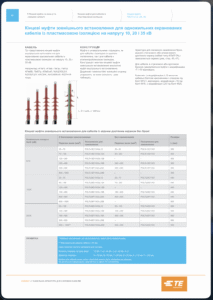

Таблиця артикулів – 20/35 кВ, зовнішнє встановлення

Кабелі з мідним дротяним екраном, без броні. Номінальна напруга Uo/U = 20/35 кВ. Довжина муфти L = 560 мм.

** Артикули перерізом 800–1000 мм² – уточнюйте наявність при замовленні.

Болтовий наконечник у комплекті: L12 = М12, L16 = М16, L20 = М20.

Технічні характеристики

Дешифрування артикулу POLT-42*/1XO Raychem TE

Сумісні марки кабелів

Муфти POLT-42*/1XO сумісні з одножильними кабелями з ізоляцією зі зшитого поліетилену та мідним дротяним екраном. Типові марки кабелів: ПвП, ПвВ, ПвПг, ПвП2г, ПвПу, ПвПу2г (мідна жила); АПвП, АПвВ, АПвПг, АПвП2г, АПвПу, АПвПу2г, АПвБП, АПвБВ (алюмінієва жила), а також імпортні аналоги XLPE з мідним дротяним скрінінгом.

Сфери застосування

• Відкриті підстанції ПС 35/10 кВ та РП 35 кВ – оконцювання кабельних вводів до силових трансформаторів і вимикачів на відкритому повітрі.
• Повітряно-кабельні переходи 35 кВ – монтаж на кінцевих опорах при виході КЛ на ПЛ.
• Підключення до КРУ 35 кВ з вакуумними та елегазовими вимикачами – при виведенні кабелів назовні.
• Промислові підприємства: металургія, хімія, гірничодобувна галузь – живлення відповідального обладнання від КЛ 35 кВ.
• Реконструкція підстанцій Укренерго, обленерго, промислових підприємств – відновлення кабельних оконцювань.
• Тендерні закупівлі через ProZorro – документи IEC, сертифікати TE Connectivity надаються.

Ключові переваги перед аналогами

ZnO-клей – автоматичне вирівнювання поля

Традиційні муфти вимагають обмотування стрічкою керування полем вручну. У POLT-42 шар ZnO-клею нанесений на внутрішню поверхню трубки виробником: при нагріванні він заповнює нерівності зрізу і автоматично розподіляє електричне поле. Ризик помилки при монтажі мінімальний, якість з’єднання не залежить від кваліфікації монтажника.

Монтаж феном – безпека в закритих приміщеннях

Термоусадка відбувається від будівельного фена при температурі ~120–150 °C. Відкритий вогонь не потрібен, що є обов’язковою умовою для роботи у ЗРП, кабельних тунелях і будівлях без дозволу на вогневі роботи.

Один артикул – широкий діапазон перерізів

POLT-42D/1XO перекриває перерізи 50–120 мм², POLT-42E/1XO – 150–300 мм² і так далі. Одна позиція на складі закриває весь діапазон кабелів певного класу перерізів, що спрощує логістику.

UV-стійкість та трекінгостійкість – 30 років без деградації

Матеріал зовнішніх трубок версії 1XO сертифікований на стійкість до трекінгу та ультрафіолету. Муфти, змонтовані у 1990-х роках, продовжують працювати на підстанціях в Україні без ознак деградації.

Алгоритм вибору артикулу

1. Перевірте напругу мережі: 20/35 кВ → серія POLT-42.
2. Тип встановлення: зовнішнє (ВРП, відкриті опори) → 1XO; закрите (ЗРП, тунелі) → 1XI.
3. Знайдіть переріз жили кабелю в таблиці артикулів.
4. Визначте діаметр болта в шинозбірці або апараті: М12 → L12, М16 → L16, М20 → L20. Якщо наконечник заказується окремо – беріть артикул без суфікса L.
5. Уточніть наявність для перерізів 800–1000 мм².

Часті запитання

Чи можна встановлювати POLT-42/1XO в мережі 10 кВ?

Технічно — так, POLT-42 розрахована до 42 кВ. Але для 10 кВ правильний вибір – POLT-12, для 20 кВ – POLT-24. POLT-42 є допустимою заміною, якщо потрібного типорозміру немає в наявності.

Яка різниця між 1XO і 1XI?

1XO (Outdoor) — для зовнішнього монтажу: відкриті ПС, кінцеві опори, ВРП. Має ребрасті захисні кожухи та підвищену стійкість до атмосферних впливів. 1XI (Indoor) – для закритих приміщень: ЗРП, кабельні тунелі, комірки КРУ. Не має зовнішніх ребер, розрахована на суху закриту зону.

Чи входить наконечник до комплекту?

Якщо в артикулі є суфікс L12/L16/L20 – болтовий наконечник уже у комплекті. Якщо артикул без цього суфікса — наконечник замовляється окремо. В більшості випадків береться варіант із наконечником.

Яка тривалість монтажу?

Досвідчений монтажник виконує оконцювання одного кабелю POLT-42 протягом 60–90 хвилин. Монтажна інструкція TE Connectivity у комплекті, інструктаж при необхідності надає постачальник.
