Муфта сполучна POLJ-12 Raychem TE 10кВ

З’єднувальні муфти POLJ-12 Raychem для одножильних екранованих кабелів 10 кВ

З’єднувальні муфти POLJ-12 від Raychem (TE Connectivity) – надійне рішення для монтажу з’єднань одножильних екранованих силових кабелів із пластмасовою ізоляцією (ПВХ, PE, XLPE) на номінальну напругу 6/10 кВ. Вироби розраховані на кабелі з мідним дротяним або стрічковим екраном і перерізом жили від 25 до 1000 мм². Застосовуються у розподільних електричних мережах, промислових підприємствах та міській кабельній інфраструктурі.

Призначення та область застосування

Муфти POLJ-12 призначені для з’єднання одножильних силових кабелів із зшитою поліетиленовою або поліетиленовою ізоляцією в умовах підземного прокладання, у кабельних каналах, тунелях і трубах. Термоусаджувальна технологія Raychem забезпечує герметичне ущільнення місця з’єднання, захист від вологи й відновлення повної електричної та механічної міцності кабелю.

Типові галузі застосування:

• розподільні мережі 6 та 10 кВ електропостачальних компаній та облгазів;
• промислові підприємства з підвищеними вимогами до безперебійності живлення;
• міські та заміські підземні кабельні траси;
• об’єкти інфраструктури: лікарні, аеропорти, торгові центри, виробничі комплекси.

Технічні характеристики та типорозміри

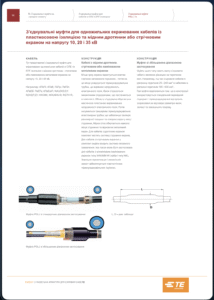

Серія POLJ-12 охоплює перерізи жил від 25 до 1000 мм². Модифікація з суфіксом -CEE01 призначена для кабелів із мідним стрічковим або алюмінієвим ламінованим екраном. Варіанти CIS02 розраховані на кабелі великого перерізу (800–1000 мм²). Нижче наведена повна таблиця типорозмірів відповідно до документації виробника.

* Муфти CEE01 розроблені для кабелів із мідним стрічковим або алюмінієвим ламінованим екраном (наприклад, AHXAMK-W) і також сумісні з дротяним екраном.

Конструктивні особливості та переваги технології Raychem

Конструкція муфти POLJ-12 базується на запатентованій термоусаджувальній технології Raychem. До складу комплекту входять внутрішні та зовнішня термоусаджувальні трубки з термоплавким клеєм, напівпровідниковий матеріал для вирівнювання електричного поля, мідна екрануюча сітка та пружинні затискачі для з’єднання екранів кабелів.

Ключові переваги:

• Довговічність. Строк служби – понад 40 років без деградації електричних характеристик.
• Простота монтажу. Монтаж одним техніком за 2–3 години з використанням стандартного інструменту.
• Герметичність IP68. Клейовий шар надійно захищає від вологи та корозії навіть при підтопленні.
• Широкий діапазон перерізів. Від 25 до 1000 мм² – одна серія для всієї лінійки кабелів 10 кВ.
• Відповідність стандартам. Сертифіковані за IEC 60502-4 та CENELEC HD 629.

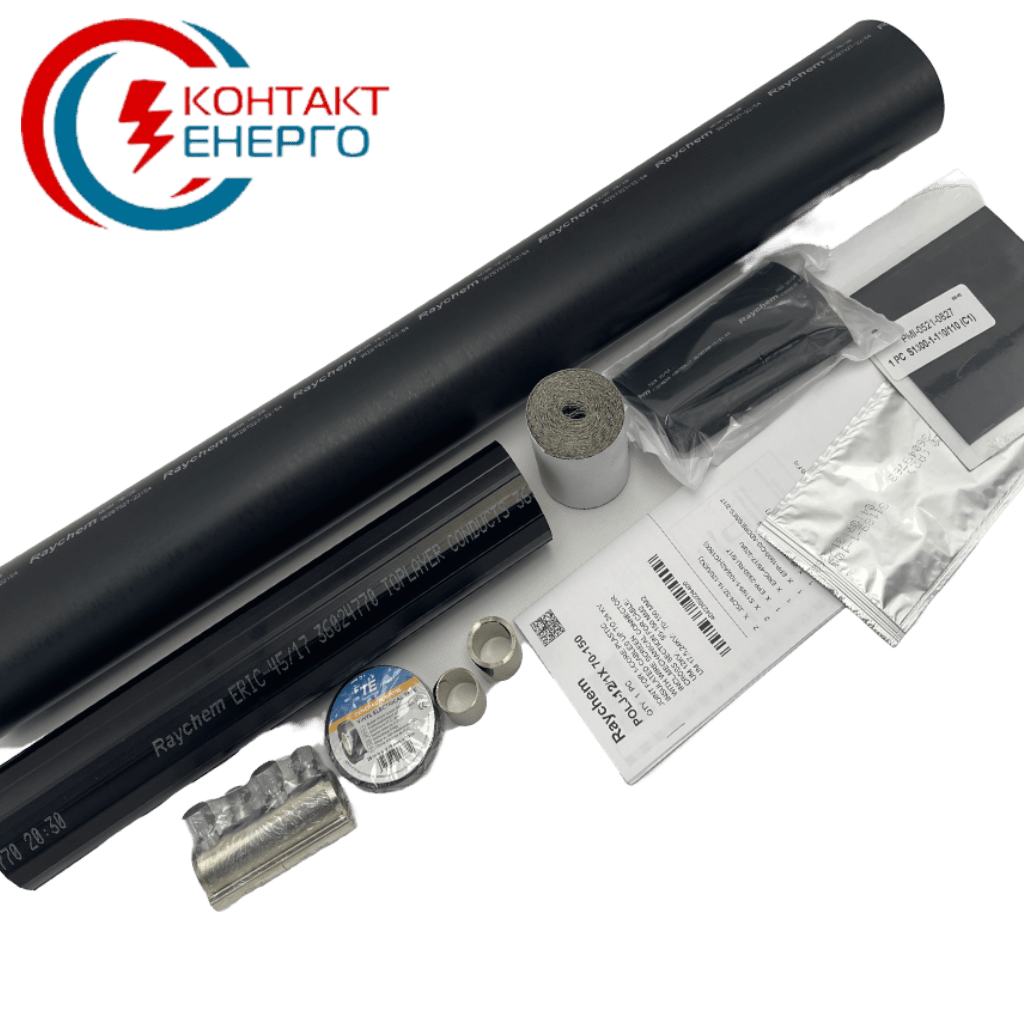

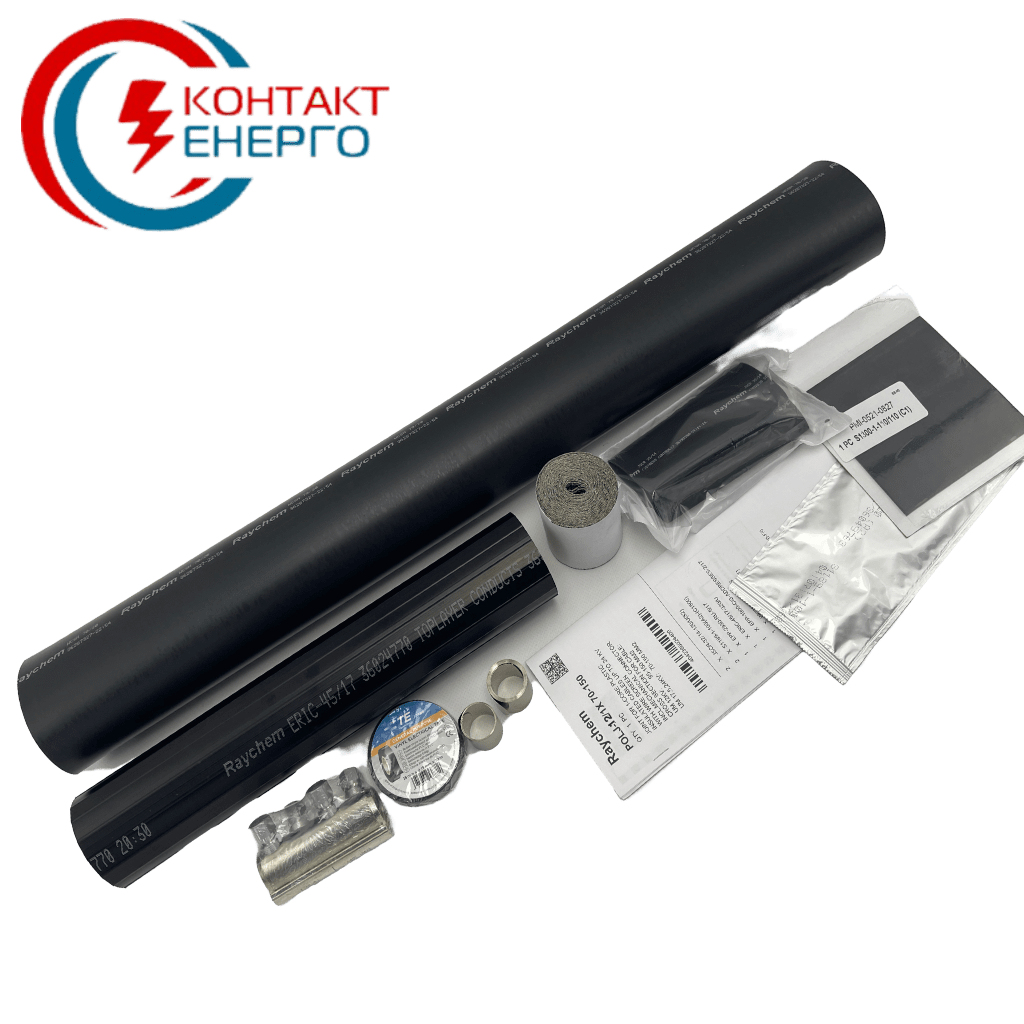

Комплектація

Кожен комплект POLJ-12 розрахований на монтаж однієї фази. До стандартного набору входять: термоусаджувані трубки (напівпровідникова, ізоляційна та зовнішня захисна), болтові з’єднувачі для жил (залежно від артикулу), мідна екрануюча сітка, пружинні затискачі для екранів, стрічка заземлення екранів і клейова мастика для додаткової герметизації. Постачається у захисній упаковці з покроковою інструкцією з монтажу.

Конструкція ремонтної муфти

Конструкція ремонтної муфти аналогічна. Велика довжина ремонтної муфти дозволяє видалити пошкоджену частину кабелю та замінити її вставкою ділянки жили з двома з’єднувачами. Довжина такої вставки може бути до 520 мм (для кабелів 10 та 20 кВ) або 420 мм (для 35 кВ).
