Кабельна панчоха ЧК(3) потрійна

Потрійна кабельна панчоха ЧК(3) для одночасної протяжки трьох одножильних кабелів

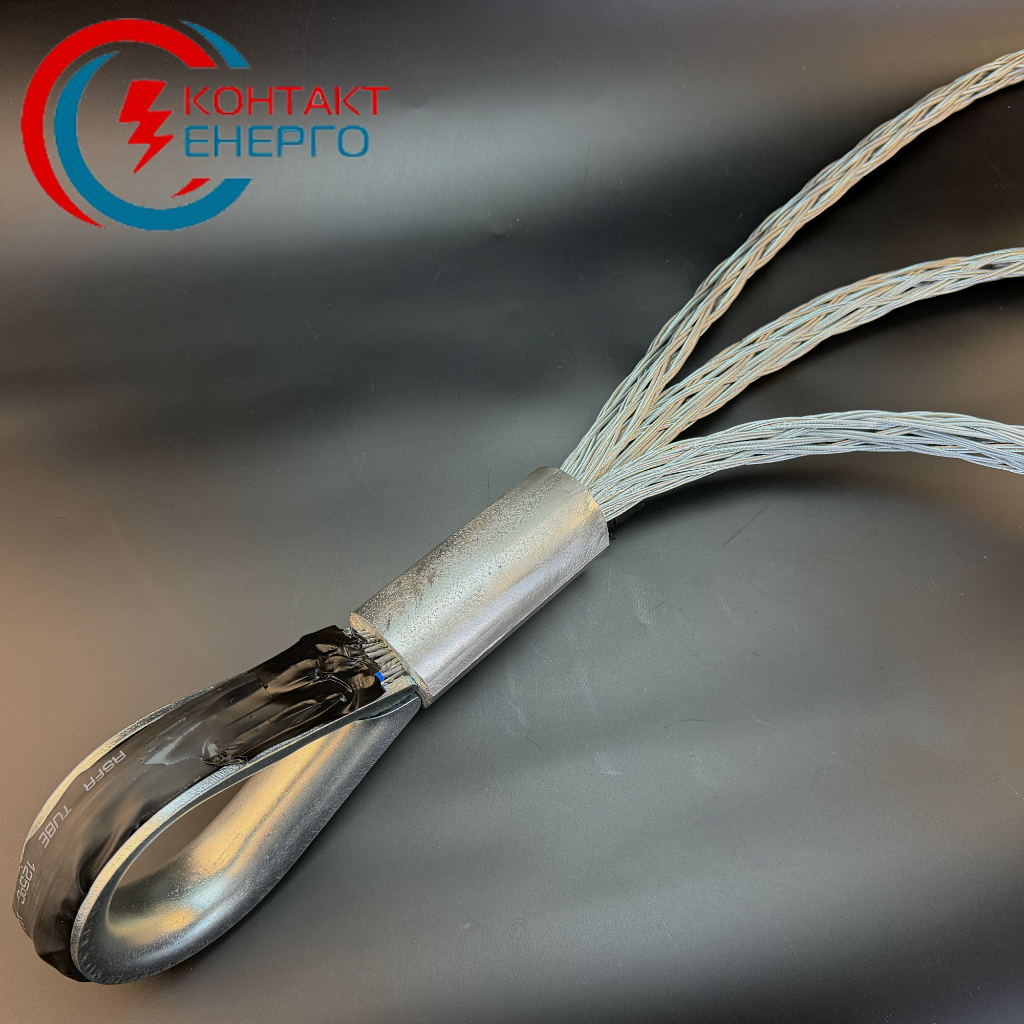

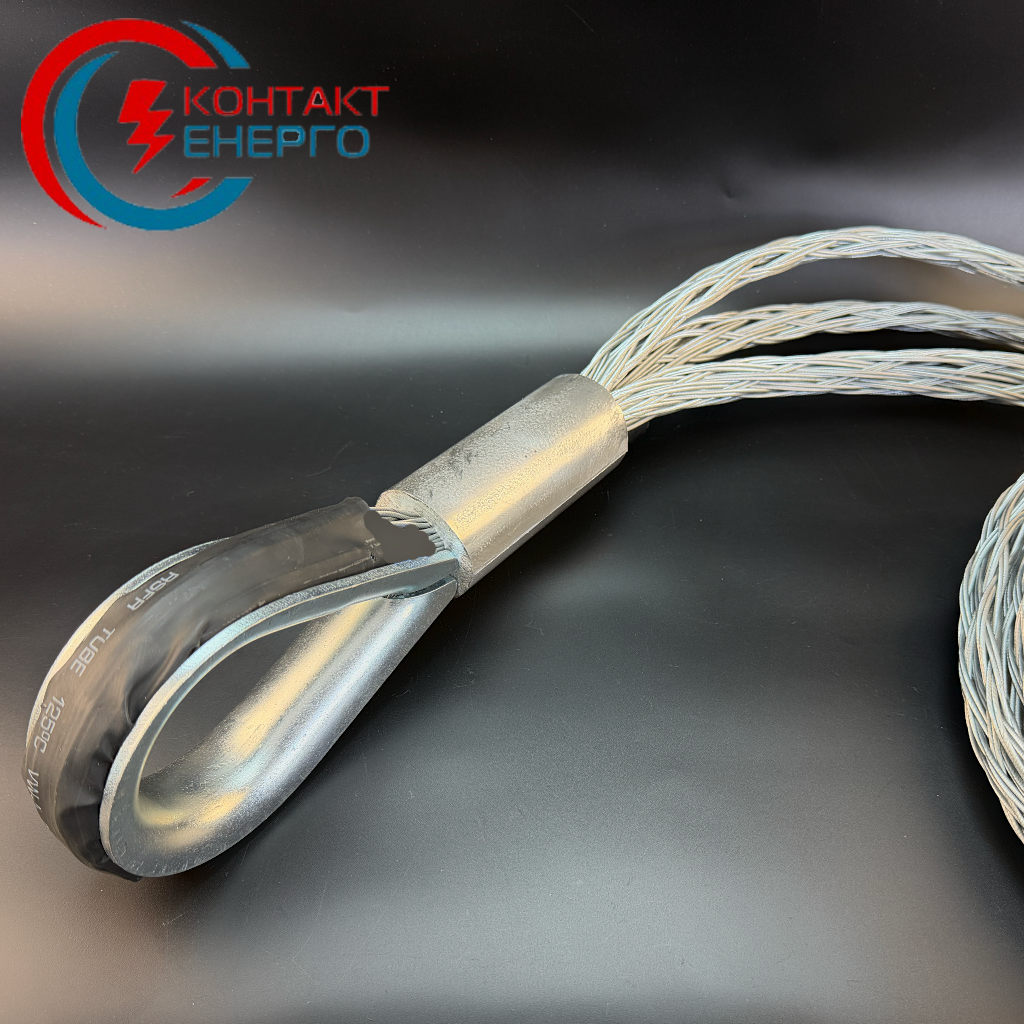

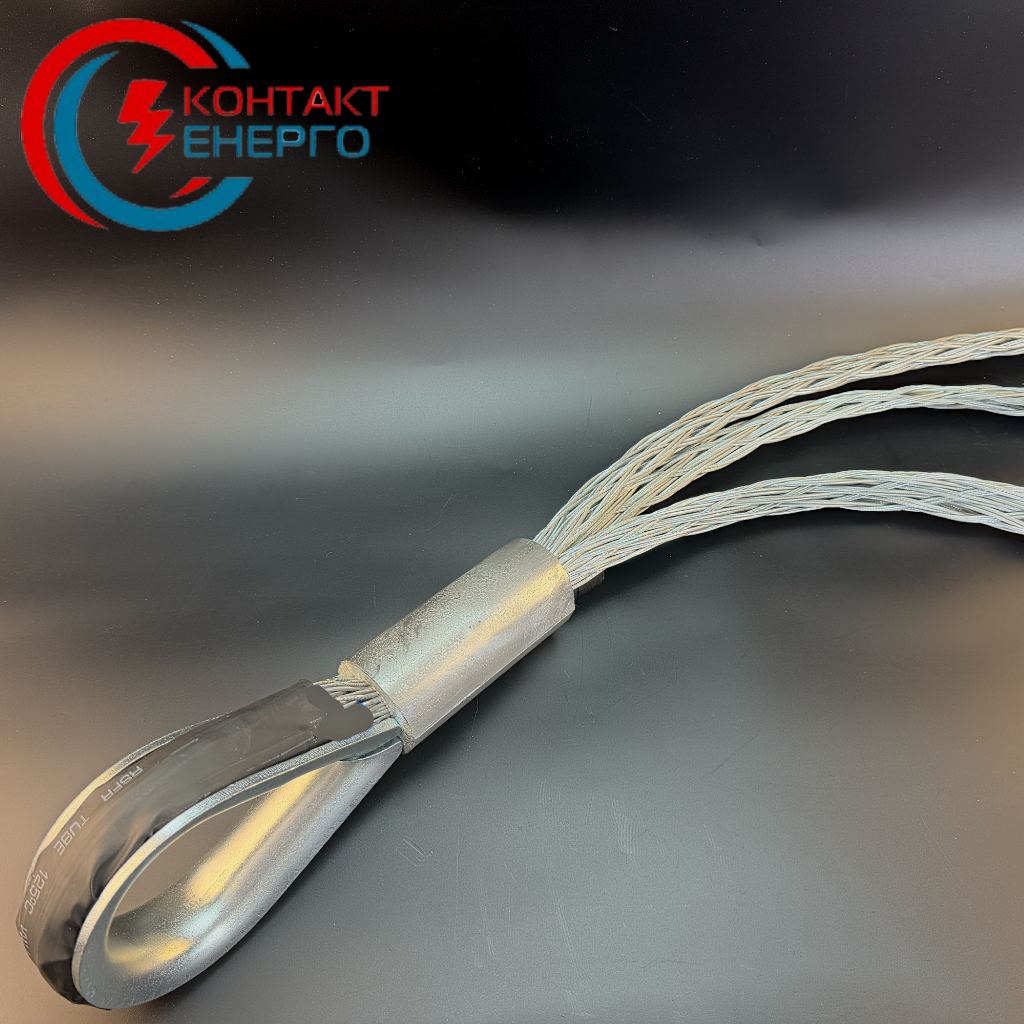

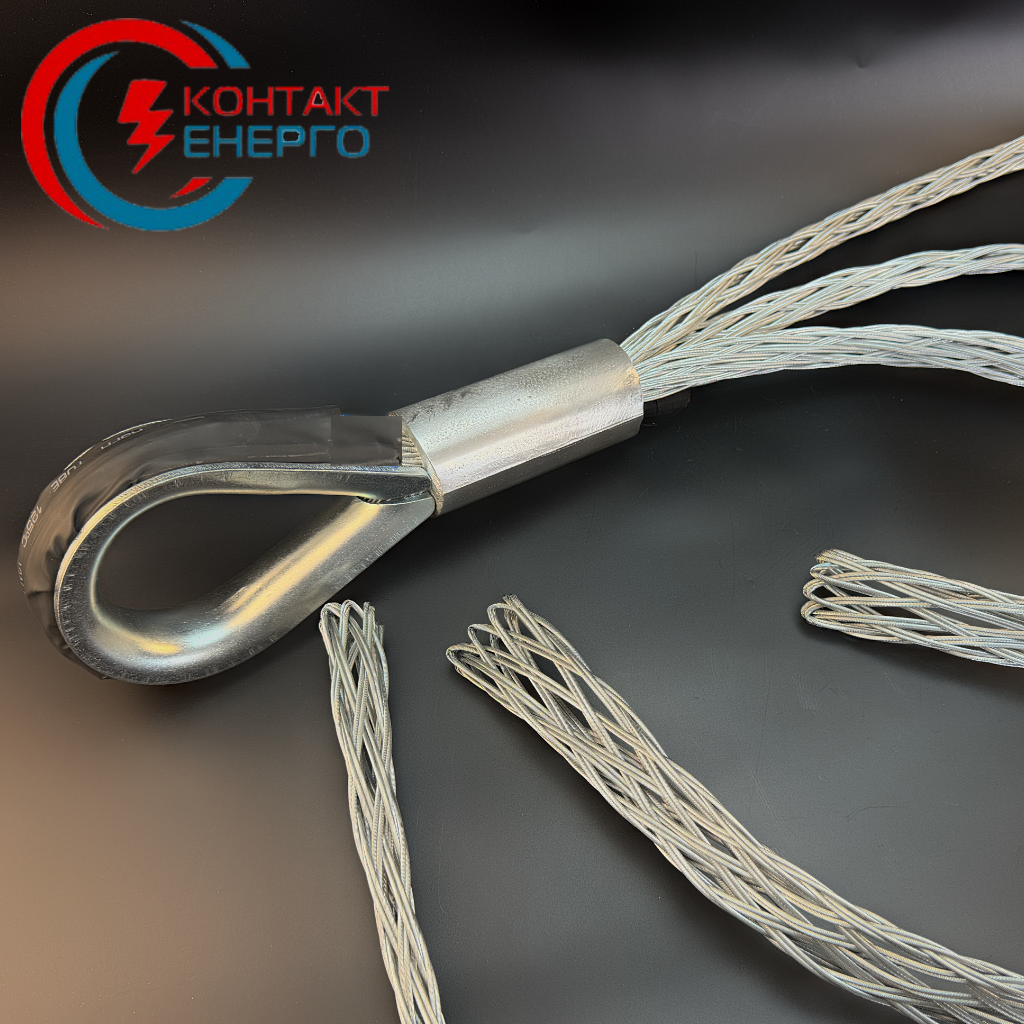

Потрійна кабельна панчоха ЧК(3) – це рішення для монтажників, які прокладають одночасно кілька одножильних кабелів: наприклад, три фази силової лінії, що йдуть паралельно в одній трубі або кабельному каналі. За конструкцією ЧК(3) – це три стандартні панчохи ЧК одного розміру, сплетені вручну з нержавіючого сталевого дроту, які зведені в одну спільну проушину (коуш). Кожна гілка працює самостійно й захоплює «свій» кабель за тим самим принципом самозатягування, що й одинарна панчоха ЧК: під осьовим навантаженням діаметр плетіння зменшується, і панчоха щільно, без пошкодження ізоляції, охоплює поверхню кабелю.

Головна перевага потрійної панчохи ЧК(3) – швидкість монтажу. Замість того щоб тричі підключати лебідку чи тяговий трос до окремих панчох ЧК і робити три послідовні протяжки, монтажник закріплює один трос за спільний коуш ЧК(3) і протягує одразу три одножильні кабелі за один прохід. Це особливо зручно під час прокладання трифазних кабельних ліній 1–35 кВ у трубах, лотках, кабельних каналах та траншеях, де кабелі фаз А, В, С прокладаються паралельно.

Панчоха ЧК(3) виготовляється під замовлення на власному виробництві компанії «Контакт-Енерго» з нержавіючої сталі, без паяних з’єднань кінців плетіння – це виключає ризик розриву у слабкому місці й зберігає рівномірну гнучкість по всій довжині кожної гілки. Розмірний ряд повторює лінійку базової ЧК: від ЧК(3) 15/0,5 для тонких контрольних кабелів до ЧК(3) 140/5,4 для кабелів великого перерізу з робочим навантаженням до 5,4 т на кожну гілку.

Замовити потрійну кабельну панчоху ЧК(3) можна у інтернет-магазині «Контакт-Енерго» з доставкою Новою Поштою по всій Україні або самовивозом зі складу в Києві. Виробник підбере типорозмір під ваш кабель та дасть рекомендації щодо монтажу.

Таблиця технічних характеристик ЧК(3)

* Вага комплекту – розрахункова величина (3 × вага одинарної ЧК відповідного розміру + ≈10% на матеріал спільного коуша та вузол з’єднання трьох гілок). Рекомендується звірити з фактичною вагою готового виробу перед публікацією на сайті та в паспорті виробу.

Конструкція та принцип роботи

• Матеріал: нержавіюча сталь, ручне плетіння без паяних кінців – як у базової ЧК.
• Три ідентичні панчохи одного типорозміру, зафіксовані в одній спільній проушині (коуші).
• Кожна з трьох гілок працює незалежно за принципом самозатягування: під час протягування діаметр гілки зменшується і вона щільно охоплює свій кабель, рівномірно розподіляючи навантаження по його поверхні, не пошкоджуючи ізоляцію.
• Спільний коуш дозволяє приєднати до всіх трьох гілок один тяговий трос або лебідку – кабелі протягуються синхронно, за один прохід.
• Гнучка конструкція проходить вигини кабельної каналізації так само, як і одинарна ЧК.

За рахунок об’єднання трьох панчох в одному вузлі ЧК(3) скорочує кількість протяжок при монтажі трифазних ліній одножильним кабелем утричі: замість трьох окремих проходів лебідкою – один прохід одночасно для трьох кабелів.

Переваги ЧК(3)

• Одна протяжка замість трьох – тяговий трос кріпиться до спільного коуша, і три кабелі протягуються одночасно, за один прохід лебідкою.
• Синхронність – усі три кабелі рухаються з однаковою швидкістю й натягом, без розбіжності по довжині, що особливо важливо для трифазних ліній.
• Економія часу монтажу – в середньому втричі менше операцій підключення/від’єднання троса порівняно з послідовною протяжкою трьома одинарними ЧК.
• Та сама надійність, що й у базової ЧК – нержавіюча сталь, ручне плетіння без паяних з’єднань, принцип самозатягування, що не пошкоджує ізоляцію кабелю.
• Виробництво під замовлення – розмір і кількість гілок підбираються під конкретний проєкт, можливе виготовлення нестандартних діаметрів.
• Сумісність зі стандартним такелажем – коуш під’єднується до тих самих тросів і лебідок, що використовуються з одинарною ЧК.
