Муфта кабельна сполучна ПСтО 10-20

Муфта кабельна з’єднувальна ПСтО 10-20 – для одножильного кабелю XLPE

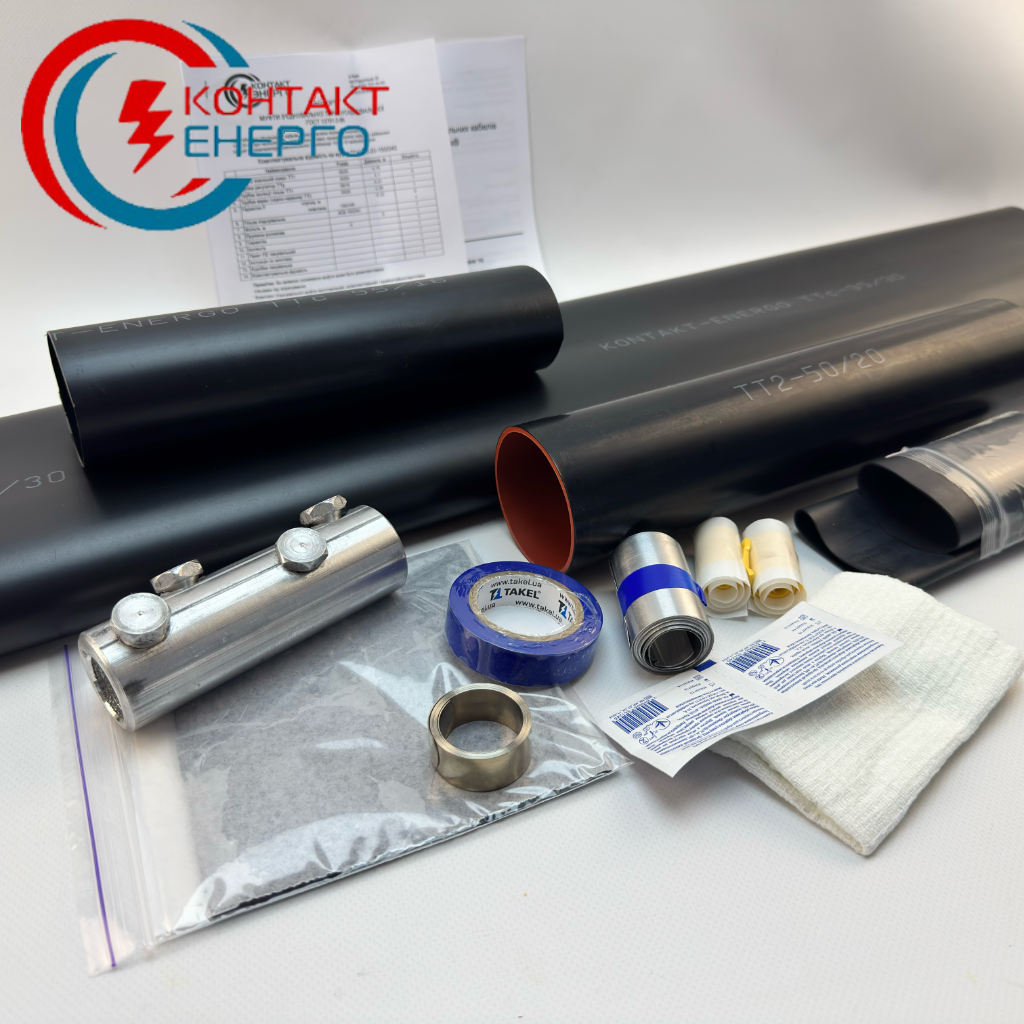

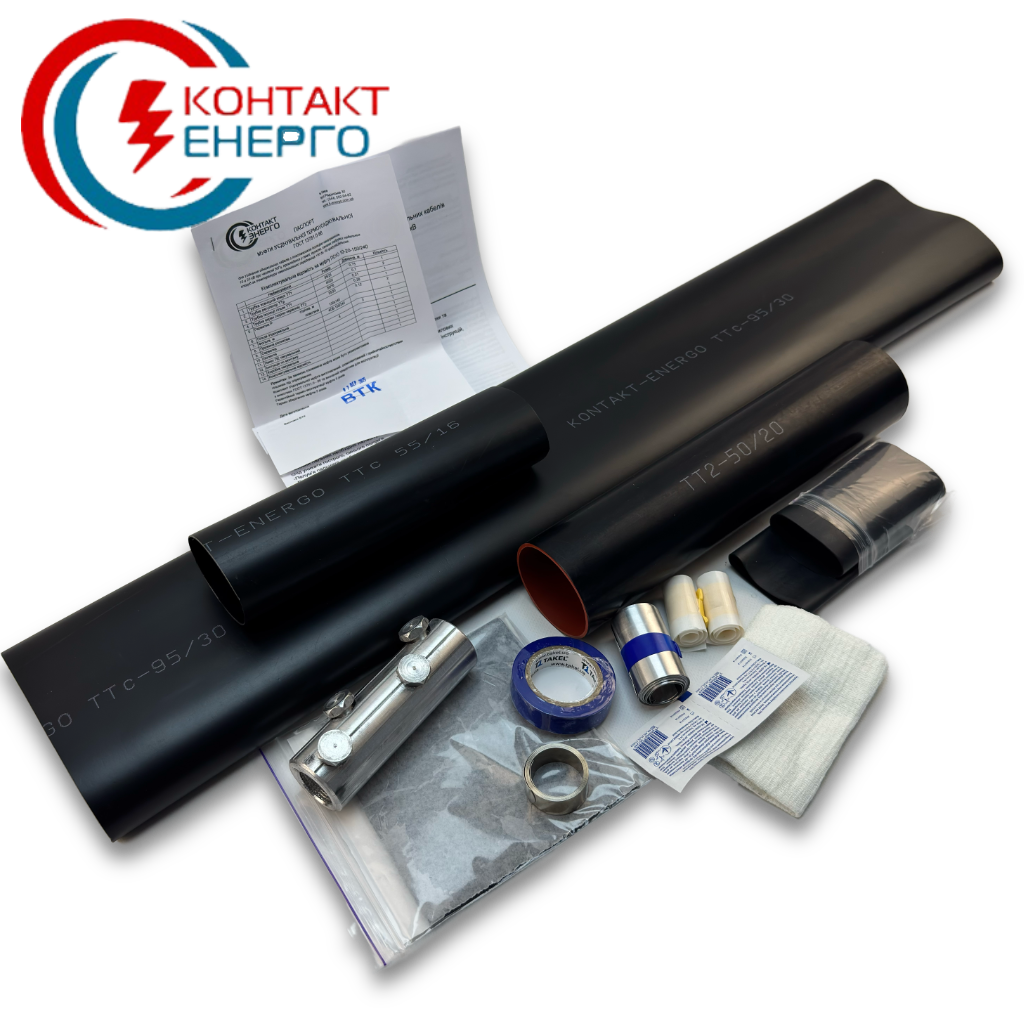

Для одножильних кабелів з ізоляцією зі зшитого поліетилену. Муфта ПСтО поставляється в комплекті на одну фазу. Муфта кабельна з’єднувальна ПСтО 10-20 – це термоусаджувальний комплект для з’єднання двох ділянок одножильного кабелю з ізоляцією зі зшитого поліетилену (XLPE) напругою 10-20 кВ. У комплект на одну фазу входять болтова гільза 4ГБС для з’єднання жили, трубки вирівнювання електричного поля, ізоляційна та захисна термоусаджувальні трубки й герметизуючі елементи – разом вони відновлюють ізоляцію, екран і герметичність кабелю в місці з’єднання без зварювання чи опресувального преса.

Характеристики

• Напруга: 10-20 кВ
• Діапазон перетинів: 25-50мм2, 70-120мм2, 150-240мм2, 300-400мм2, 500мм2, 630мм2, 800мм2
• Призначені для з`єднання одножильних кабелів:
  – з ізоляцією зі зшитого поліетилену та екраном з мідних або алюмінієвих дротів*
  – На напругу 6, 10-20 кВ
• Типи кабелів, що монтуються: (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
• Наявність трубки вирівнювання напруженості електричного поля забезпечує надійність функціонування високовольтних муфт, рівномірно розподіляючи напруженість електричного поля в області зрізу напівпровідного екрану
• Комплект постачання розрахований для монтажу однієї фази кабелю.
• Наявність гільз: з універсальними болтовими гільзами 4ГБС
• Виробник: ТОВ “Контакт-Енерго”
• Україна
• Гарантія 3 роки

Призначення та сфера застосування

Муфта ПСтО 10-20 призначена для з’єднання двох ділянок одножильного кабелю 10-20 кВ з ізоляцією зі зшитого поліетилену – при відновленні пошкодженої кабельної лінії, нарощуванні кабелю під час прокладання траси, а також при переході зі старої ділянки на нову під час реконструкції. Типові місця монтажу – кабельні траншеї, колодязі, кабельні канали й тунелі, де лінія прокладена в землі або в захищеному просторі. На відміну від кінцевої муфти ПКВтО 10-20, яку монтують один раз на кожному кінці кабелю, з’єднувальна ПСтО зустрічається там, де кабель довший за одну будівельну довжину або де стався обрив – а неприємно, коли така муфта підводить через рік-два в землі, тому клейовий шар термоусадки й закладено саме для тривалої герметичності без розкопування траси повторно.

Переваги термоусаджувальної конструкції ПСтО 10-20

• Комплект на одну фазу – можна замовити рівно стільки муфт, скільки пошкоджено чи потрібно нарости, без переплати за цілу трифазну лінію
• Трубки вирівнювання поля по обидва боки з’єднання – знімають концентрацію напруженості на розриві екрана, критично для ресурсу з’єднання на 10-20 кВ
• Болтова гільза 4ГБС – монтаж без опресувального преса, досить гайкового ключа
• Діапазон перерізів від 25-50 до 800 мм² – підходить як для розподільних, так і для потужних живильних ліній
• Клейовий шар у термоусаджувальних трубках – герметичне з’єднання, розраховане на роботу в землі, траншеї чи колодязі
• Виробництво в Україні – стабільна наявність на складі, швидке відвантаження
• Гарантія 3 роки

Кому підійде ПСтО 10-20

Муфта ПСтО 10-20 підійде електромонтажним бригадам і енергослужбам, які прокладають, ремонтують або нарощують кабельні лінії 10-20 кВ з одножильним кабелем XLPE – в землі, кабельних каналах, колодязях і тунелях. Якщо потрібно завершити кабель на введенні в підстанцію чи РП, а не з’єднати дві ділянки між собою – для цього потрібна кінцева муфта ПКВтО 10-20, а не ПСтО. А якщо на об’єкті трижильний кабель зі старою паперово-масляною ізоляцією – варто подивитись лінійку 3ПСт або КВтп-10/КНтп-10, там інший склад комплекту під інший тип кабелю.
