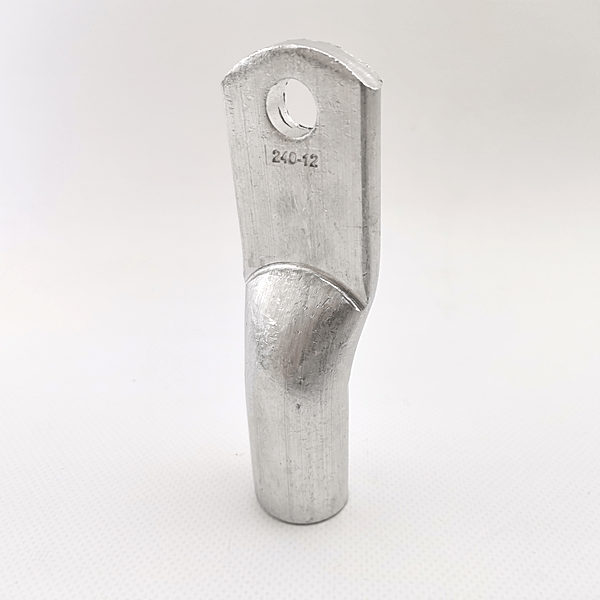

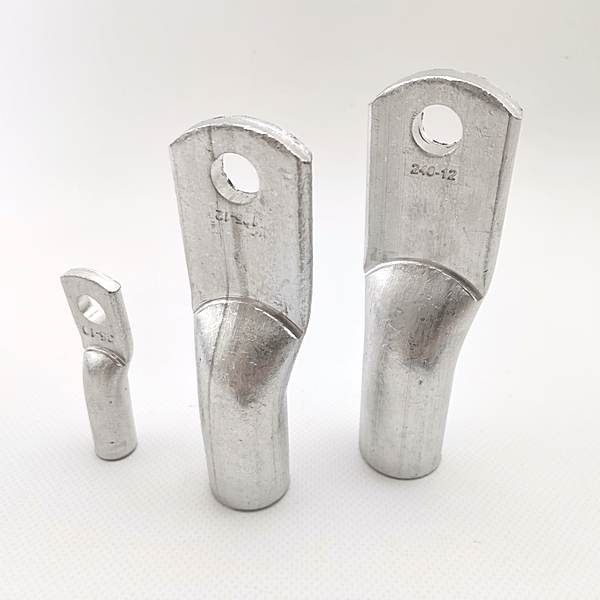

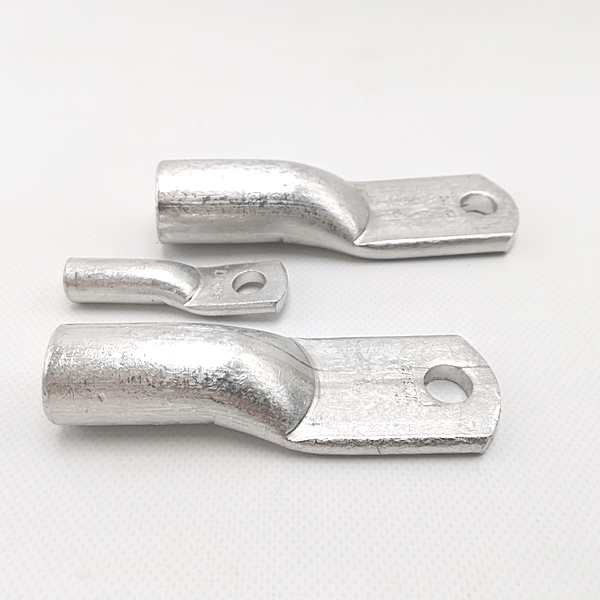

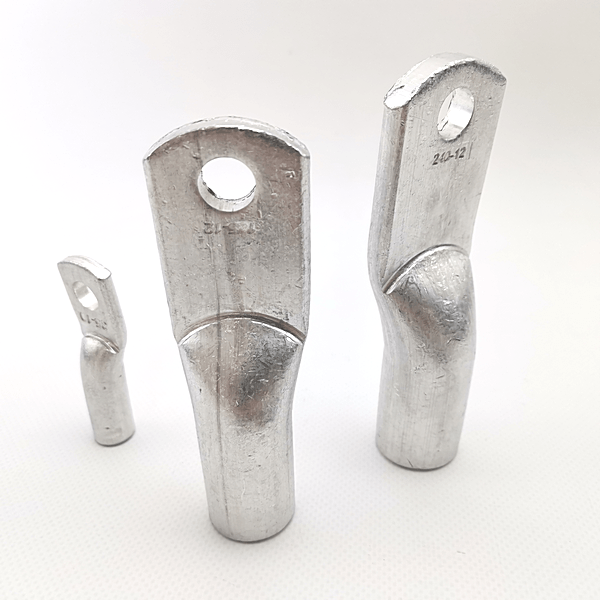

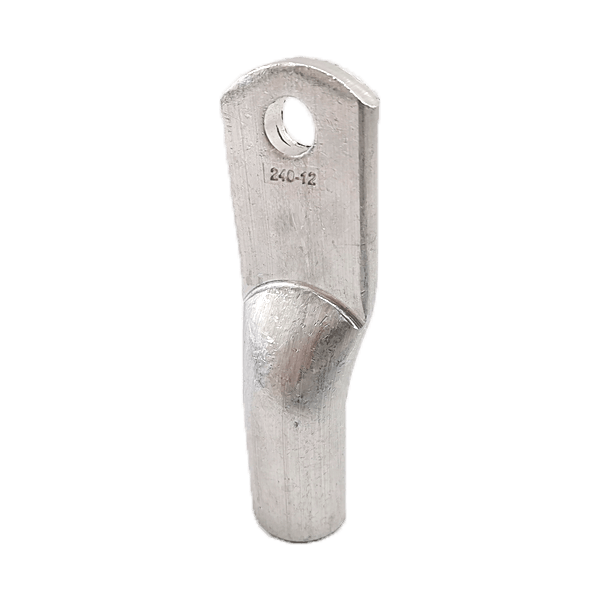

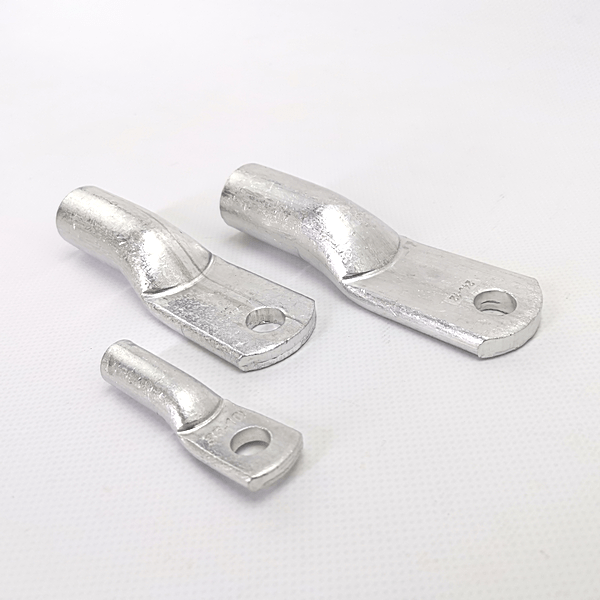

Наконечник алюміневий НА

8,00 грн. – 90,00 грн.

Перетин мм2	10мм² , 16мм² , 25мм² , 35мм² , 50мм² , 70мм² , 95мм² , 120мм² , 150мм² , 185мм² , 240мм² , 300мм²

Перетин мм2

Артикул: Невідомо Категорія: Наконечники

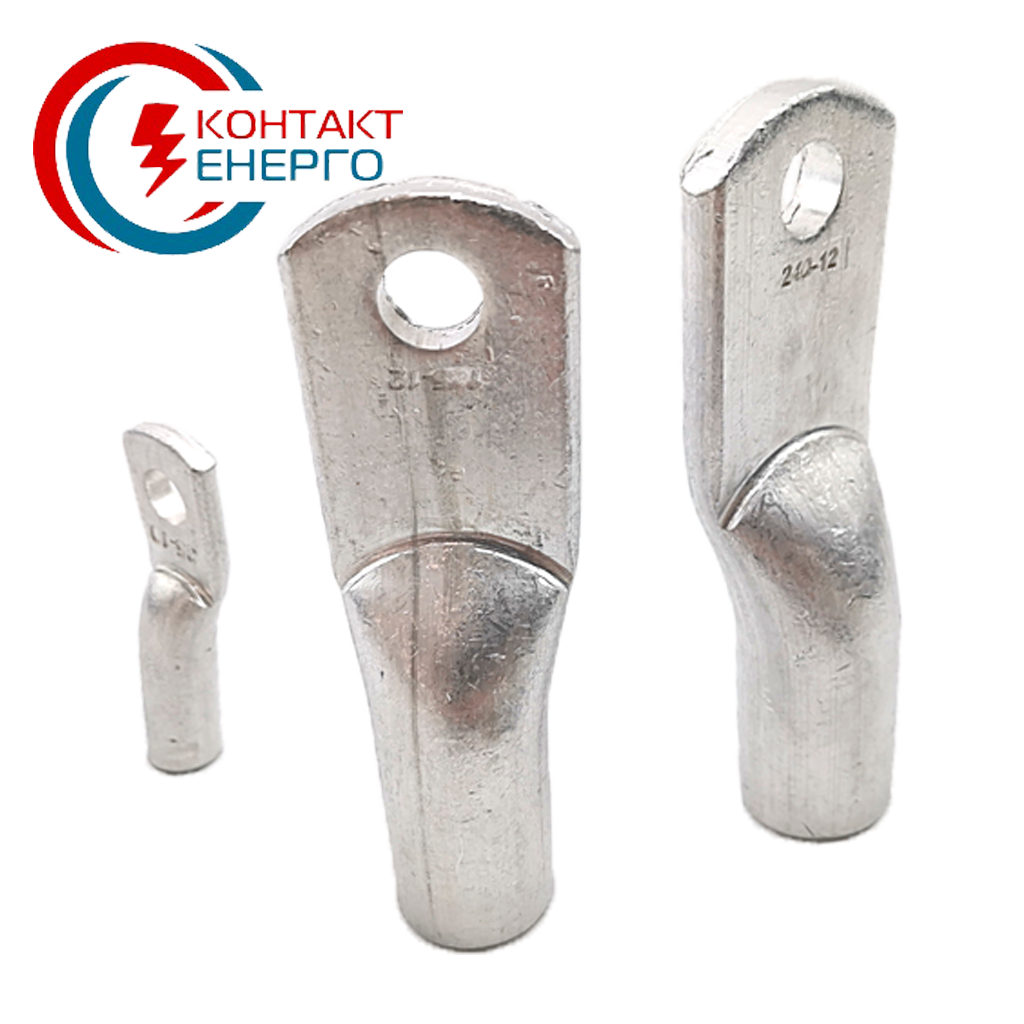

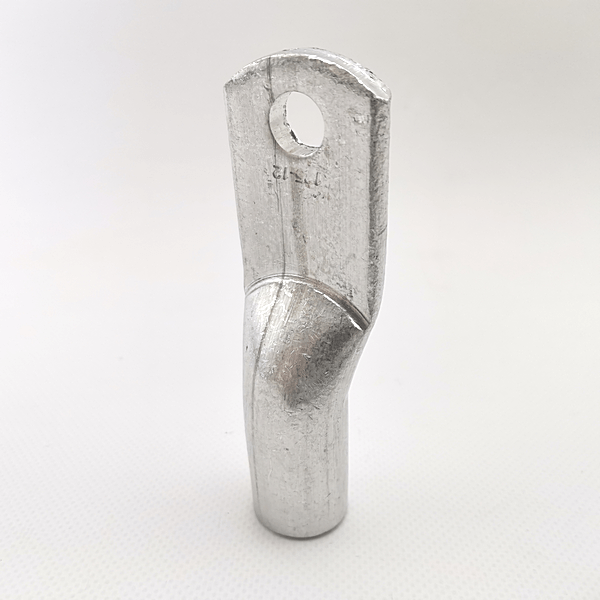

Наконечники кабельні алюміневі

Наконечники кабельні НА застосовується для алюмінієвих кабельних жил. Використання наконечника дозволяє підключити провід або кабель до електроустаткування. Для монтажу необхідний спеціальний механічний або гідравлічний кабельний прес, також кабельні наконечники можна паяти. Використання алюмінієвих кабельних наконечників допускається лише з алюмінієвим кабелем відповідного перетину.

Характеристики

Перетин: 10 мм2 – 300 мм2
Тип – НА
Монтаж – під опресування
Матеріал – алюміній

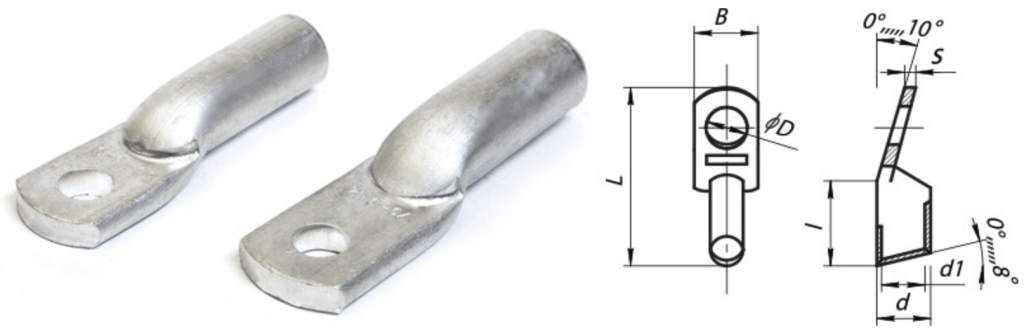

характеристики наконечников

Назва	Перетин, мм²	D	d	d1	B	S	L	l_min	Маса 1000 шт., кг,
16-8-5,4-А-УХЛ3	16	8,4	10	5,4	16,5	3,5	59	30	9,2
25-8-7-А-УХЛ3	25	8,4	12	7	18	4,5	62	30	12,9
35-10-8-А-УХЛ3	35	10,5	14	8	20	5,5	68	30	19,6
50-10-9-А-УХЛ3	50	10,5	16	9	23	5,5	75	36	28,8
70-10-12-А-УХЛ3	70	10,5	18	12	25	6,5	86	38	35,7
95-12-13-А-УХЛ3	95	13	20	13	28	7,0	89	40	44,5
120-12-14-А-УХЛ3	120	13	22	14	33	6,5	96	48	59,9
150-12-17-А-УХЛ3	150	13	24	17	34	7,0	107	48	61,3
185-12-19-А-УХЛ3	185	13	26	19	36	7,0	116	50	70,0
240-12-20-А-УХЛ3	240	13	28	20	40	7,5	126	53	86,4
300-20-24-А-УХЛ3	300	21	34	24	48	9,5	145	60	150

Монтаж

Вибір наконечника є першим і важливим етапом перед пресуванням.

Діаметр хвостовика наконечника має відповідати діаметру зачищеної жили, щоб забезпечити якість і надійність з’єднання.
Під час вибору наконечників необхідно враховувати матеріал жили, щоб уникнути електрохімічної корозії.
Перед початком роботи необхідно переконатися, що кабель знеструмлений, а кабель має бути рівним і перпендикулярним осі.
Під час початку пресування необхідно зачистити жили від окисної плівки.
Після підготовки кабелю необхідно зачистити жили від оксидів і покрити їх спеціальним захисним мастилом САВЕП для запобігання електрохімічної корозії та забезпечення надійного контакту. Це мастило можна придбати окремо.
Нарешті, можна приступати до опресовування наконечника за допомогою гідравлічного преса. Важливо стежити за тим, щоб наконечник був правильно зафіксований у пресі і не з’їхав у процесі опресування. Після опресування необхідно перевірити якість з’єднання і переконатися в його надійності.

Підготовка гідравлічного преса і опресовування наконечника: Після підготовки кабелю необхідно підготувати гідравлічний прес. Потім потрібно вставити наконечник у матриці преса так, щоб його хвостовик був виставлений на потрібну глибину. Після цього потрібно акуратно опресувати наконечник, спостерігаючи за процесом і не застосовуючи занадто велику силу.

Перевірка якості опресовування: Після того як наконечник опресований, потрібно перевірити якість і надійність з’єднання. Для цього необхідно провести візуальний огляд і перевірити, що накінечник щільно сидить на жилі, що не залишилося оголених ділянок дроту і що накінечник не зсунувся щодо кабелю. Також можна провести додаткові випробування на розтягнення або ізоляцію, щоб переконатися в надійності з’єднання.

Загалом опресовування наконечників гідравлічним пресом – це процес, що вимагає певних знань і навичок, але, дотримуючись простих правил і рекомендацій, можна без зусиль опанувати цю навичку й успішно виконувати такі роботи.

Рекомендації

Рекомендації з опресовування силових неізольованих наконечників

Підготовка жили кабелю

Перед початком монтажних робіт переконайтеся, що кабель знеструмлено. Зріз кабелю має бути рівним і перпендикулярним осі кабелю. Зніміть ізоляцію з жили на довжину, що дорівнює глибині заходу провідника в хвостовик наконечника плюс 5 мм. Під час роботи з кабелем з паперовою маслопросоченою ізоляцією видаліть забруднення і знежирте зачищений кінець кабельної жили. Зовнішня поверхня жили має бути зачищена від оксидних плівок. Секторні жили перед опресовуванням необхідно попередньо скруглити.

Вибір наконечника

Розмір наконечника вибирають відповідно до перерізу і класу гнучкості кабельної жили. Матеріал наконечника має відповідати матеріалу жили. Під час виведення алюмінієвого кабелю на мідну шину використовуйте алюмомедні наконечники, для з’єднання алюмінієвих і мідних кабелів використовуйте перехідні алюмомедні гільзи. Геометрія контактної частини наконечника вибирається відповідно до типу клеми ввідного пристрою. Наявність або відсутність лудіння на наконечнику вибирається відповідно до умов експлуатації.

Монтаж алюмінієвих наконечників

Безпосередньо перед початком монтажу алюмінієвих наконечників внутрішня поверхня хвостовика і струмопровідна жила мають бути зачищені наждачним папером від оксидних плівок і змащені провідною контактною пастою. Застосування спеціальних провідних паст значно покращує електричний контакт.

Вибір інструменту і матриць

Під час монтажу наконечників методом опресування використовуйте тільки професійний інструмент. Перед початком монтажу вивчіть інструкцію з експлуатації та ознайомтеся з порядком виконання робіт. Для роботи з багатожильними провідниками рекомендується використовувати гексагональні матриці. Розмір матриць повинен відповідати розміру обраного наконечника. Перед початком монтажних робіт переконайтеся, що кабель знеструмлено. За необхідності електромонтажних робіт на лініях, що перебувають під напругою, використовуйте тільки спеціальний ізольований інструмент.

Опресовування наконечника

Кінець жили повинен заходити в наконечник до упору. Перед опресовуванням переконайтеся, що наконечник правильно орієнтований на кабелі відносно контактних клем ввідного пристрою. Під час монтажу наконечників і з’єднувальних гільз дотримуйтесь кількості та послідовності опресовувань. У разі гексагонального обтиску опресовування необхідно проводити до повного змикання матриць. У разі недостатнього опресування рекомендується повторне опресування матрицею на розмір менше.

Обробка наконечника після опресування

При утворенні облою на опресованому виробі, видаліть його за допомогою зачисного інструменту. Після опресування наконечників, для герметизації з’єднання і антикорозійного захисту, посадіть термоусаджувану трубку на місце з’єднання хвостовика наконечника з кабельною жилою. Після усадки трубка повинна перекривати хвостову частину наконечника і заходити на ізоляцію жили. Рекомендовано застосування трубок з клейовим прошарком. Якісне з’єднання і окінцювання силових кабелів вимагає використання термоусаджувальних муфт, наконечники і з’єднувальні гільзи в яких представляють лише один із структурних елементів.

Додатково

Алюмінієві кабельні наконечники від “Контакт-Енерго”

У сучасній електротехнічній індустрії важливе місце посідають комплектуючі, що забезпечують надійність і безпеку електричних з’єднань. На особливу увагу заслуговують алюмінієві кабельні наконечники, які є невід’ємною частиною системи електропостачання. “Контакт-Енерго” пропонує широкий асортимент алюмінієвих наконечників, розроблених для забезпечення максимальної ефективності та надійності ваших електричних установок.

Застосування алюмінієвих наконечників

Алюмінієві кабельні наконечники знаходять широке застосування в будівництві, виробництві, електромонтажі та інших сферах, де потрібно забезпечити надійне з’єднання алюмінієвих проводів. Вони ідеально підходять для використання в розподільних пристроях, щитках керування та іншому обладнанні, де важливий високий ступінь захисту і надійності.

Види алюмінієвих наконечників

В асортименті “Контакт-Енерго” представлено різні види алюмінієвих наконечників, включно з пресованими, лудженими, гвинтовими і термоусадочними. Це дає змогу підібрати ідеальний варіант для кожного конкретного випадку, виходячи зі специфіки експлуатації та вимог до електричного з’єднання.

Встановлення алюмінієвих кабельних наконечників

Процес встановлення алюмінієвих кабельних наконечників вимагає певних знань і умінь. “Контакт-Енерго” забезпечує не тільки постачання якісних наконечників, а й пропонує консультації та інструкції щодо їх правильного встановлення. Ми гарантуємо, що при дотриманні всіх рекомендацій, з’єднання буде надійним і довговічним.

Переваги алюмінієвих наконечників

Обираючи алюмінієві кабельні наконечники від “Контакт-Енерго”, ви отримуєте низку переваг:

Висока якість і надійність продукції, підтверджена багаторічним досвідом і відгуками клієнтів.
Широкий асортимент продукції, що дозволяє підібрати ідеальне рішення для будь-яких умов експлуатації.
Професійна підтримка та консультації щодо вибору та встановлення наконечників.
Конкурентоспроможні ціни та гнучка система знижок для постійних клієнтів.
“Контакт-Енерго” прагне забезпечити вас найкращими рішеннями в галузі електротехнічної продукції.
