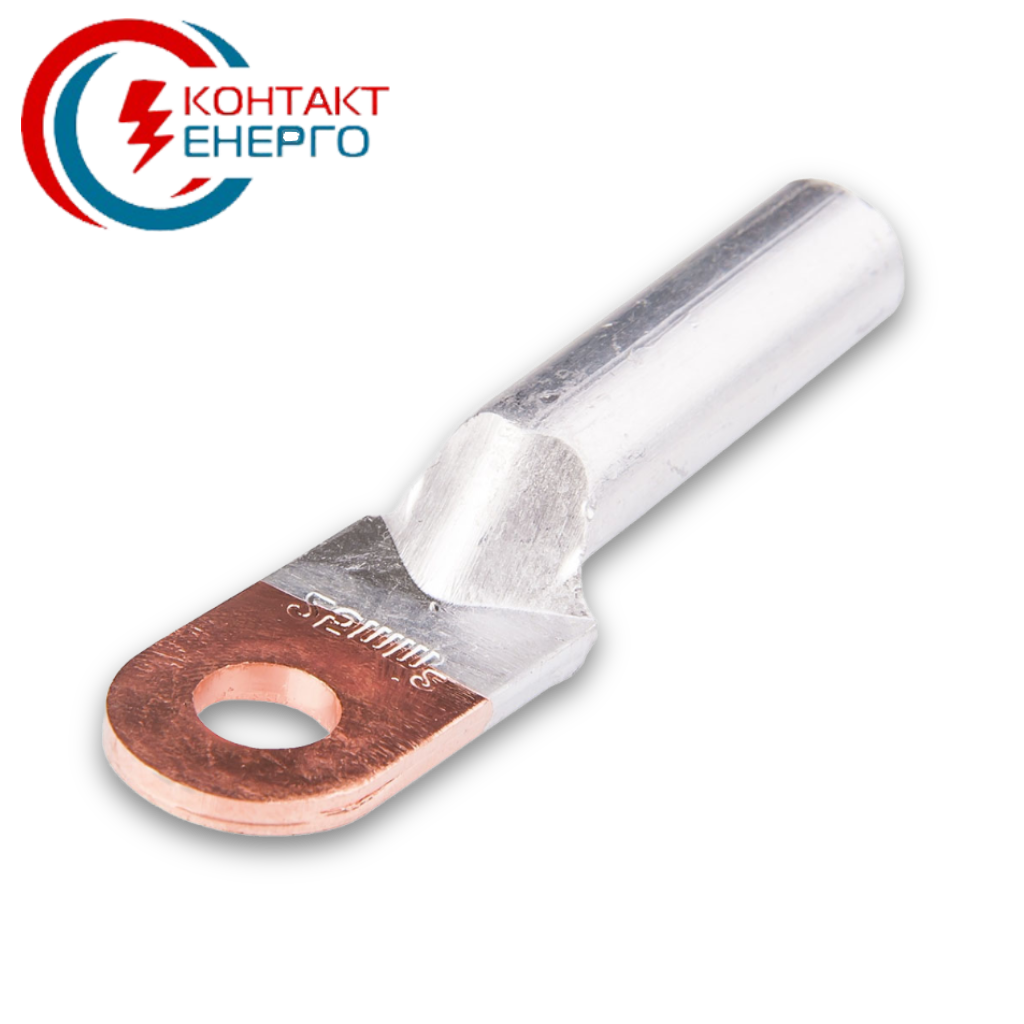

Наконечники мідно-алюмінієві DTL

Name: Наконечники мідно-алюмінієві DTL
SKU: 11544
Availability: InStock
Rating: 5.00 (1 reviews)

Рейтинг 5.00 з 5 на основі опитування 1 покупця

(1 відгук)

20,00 грн. – 370,00 грн.

Перетин

Очистити

Артикул: Невідомо Категорія: Наконечники

Опис

Наконечники кабельні мідно-алюмінієві DTL

Застосовуються для підключення алюмінієвого кабелю до мідних шин електрообладнання. Мідно-алюмінієві наконечники DTL мають алюмінієву трубчасту частину і мідну контактну лопатку. Наконечники DTL – сучасне рішення підключення кабельних жил з переходом мідь – алюміній.

Характеристики

Тип DTL
Напруга: до 10 кВ
Монтаж: під опресовування
Подовжена хвостова частина для надійної фіксації наконечника на дроті
Контактна площина цілком виготовлена з міді

Таблиця розмірів

DTL характеристики

Розмір	ØE, (мм)	ØD, (мм)	Ød, (мм)	L, (мм)	L₁, (мм)	B, (мм)
DTL 10	8.5	9	5	61	22	12.5
DTL 16	8.5	10	5.5	70	32	16
DTL 25	8.5	12	7	75	34	18
DTL 35	10.5	14	8.5	85	40	20.5
DTL 50	10.5	16	9.5	90	42	23
DTL 70	12.5	18	11.5	102	47	26
DTL 95	12.5	21	13.5	112	50	28
DTL 120	14.5	23	15	120	53	30
DTL 150	14.5	25	16.5	126	55	34
DTL 185	17	27	18.5	133	58	37
DTL 240	17	30	21	140	60	40
DTL 300	21	34	23.5	165	65	50
DTL 400	21	38	26.5	170	70	50
DTL 500	21	46	29	205	75	60
DTL 630	22	50	34	214	80	58
