Алюмо-мідні наконечники МА

Кабельні наконечники алюмомідні

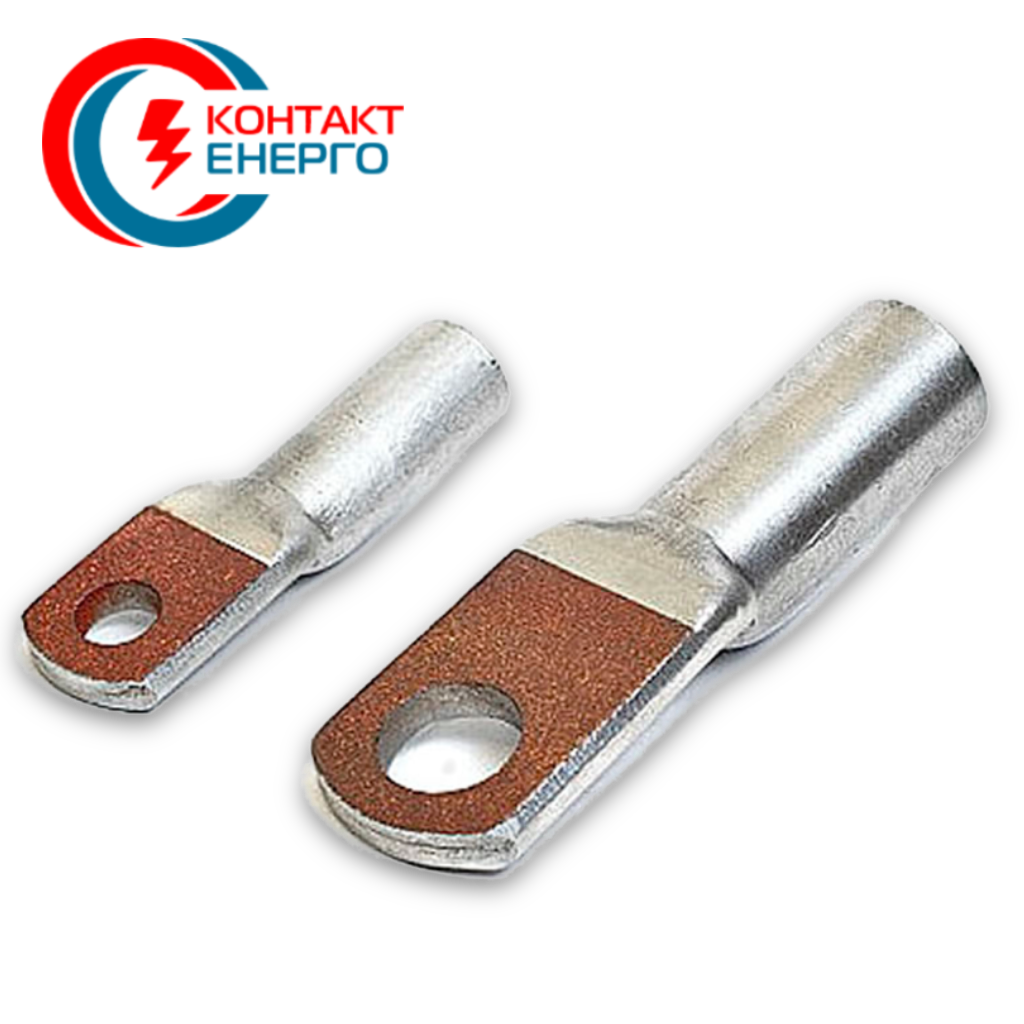

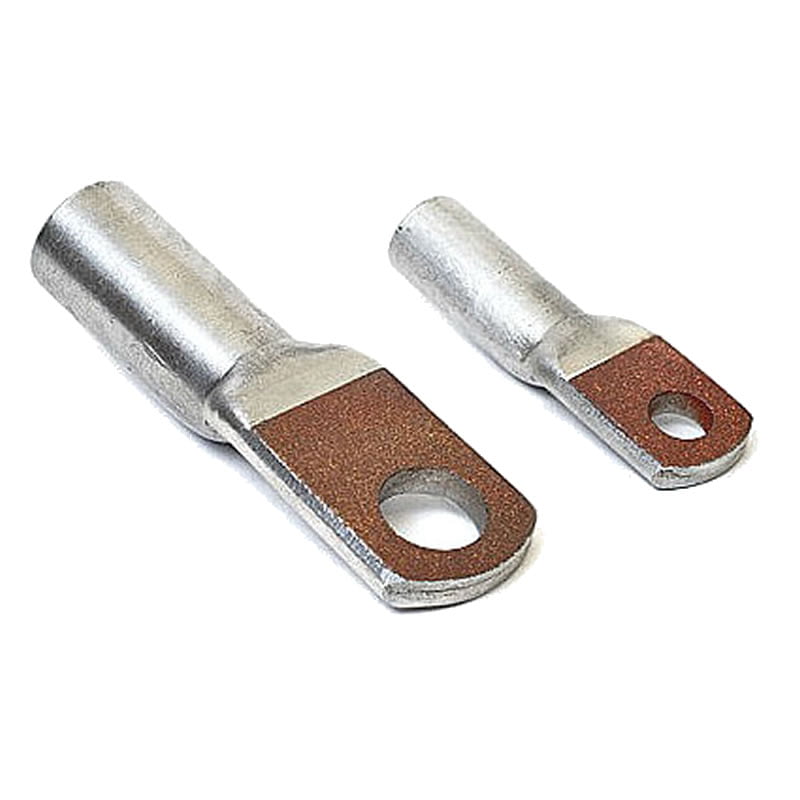

Кабельний наконечник виготовлений із високоякісного алюмінію. На лопатку наконечника методом лазерного напилення нанесено мідний шар. Такі кабельні наконечники застосовуються для підключення алюмінієвих кабелів до мідних струмопровідних шин. Метод лазерного напилення міді забезпечує низький перехідний опір мідь/алюміній. Монтаж наконечника здійснюється методом опресування. Для монтажу потрібний кабельний прес.

Характеристики

• ГОСТ 9581-80
• Покриття ТУ У 28.5-19267697-005:2006

Конструкція та переваги

• Лазерне напилення міді на лопатку – забезпечує низький і стабільний перехідний опір мідь-алюміній, на відміну від наконечників без покриття або з накладними мідними пластинами.
• Запобігання гальванічній корозії – виключає електрохімічну взаємодію різнорідних металів у точці контакту, продовжуючи термін служби з’єднання.
• Відсутність втрат на перехідному опорі – контакт не грітиметься під навантаженням через окислену алюмінієву поверхню, як це буває при прямому з’єднанні алюмінію з міддю.
• Монтаж методом опресування – трубчаста частина під жилу обтискається кабельним пресом чи гідравлічними прес-кліщами, паяння або зварювання не потрібні.
• Повний типорозмірний ряд – перерізи від 10 до 300 мм², що покриває практично всі перетини алюмінієвих кабелів, які застосовуються в мережах до 1 кВ.
• Відповідність ГОСТ 9581-80 – конструкція і розміри наконечника, включно з покриттям за ТУ У 28.5-19267697-005:2006, витримані за галузевим стандартом.

• Кліматичне виконання УХЛ3 – придатні для експлуатації у розподільних пристроях помірного клімату, зокрема під навісом і в неопалюваних приміщеннях.

Сфера застосування

• Приєднання алюмінієвих кабелів до мідних шин розподільних щитів і збірних шин трансформаторних підстанцій
• Оконцювання алюмінієвих провідників для підключення до мідних клем автоматичних вимикачів, рубильників і апаратів захисту
• Монтаж і ремонт кабельних ліній 0,4-1 кВ у промисловості, енергетиці та ЖКГ, де кабель з алюмінієвою жилою підходить до мідного контуру заземлення чи шини
• Заміна прямого болтового з’єднання алюміній-мідь у щитах, де раніше фіксувалася підвищена температура контакту або сліди окислення

Монтаж наконечника МА: коротко про технологію

1. Зачистіть жилу кабелю на довжину, що відповідає довжині трубчастої частини наконечника (L1/lmin для обраного перерізу).
2. Вставте жилу до упору в трубчасту частину наконечника.
3. Виконайте опресування кабельним пресом або гідравлічними прес-кліщами з матрицею, що відповідає діаметру D для цього типорозміру – зазвичай потрібно 1-2 обтиски залежно від перерізу.
4. Перевірте якість обтиску – без тріщин на корпусі та без зміщення жили відносно осі наконечника.
5. Приєднайте лопатку наконечника до мідної шини болтовим з’єднанням з моментом затяжки, що відповідає діаметру болта D.

Для довготривалих контактів на відкритому повітрі чи у вологих приміщеннях додатково рекомендується електропровідна паста для нерухомих контактів мідь-алюміній – вона знижує окислення в зоні болтового з’єднання і продовжує термін служби з’єднання.
