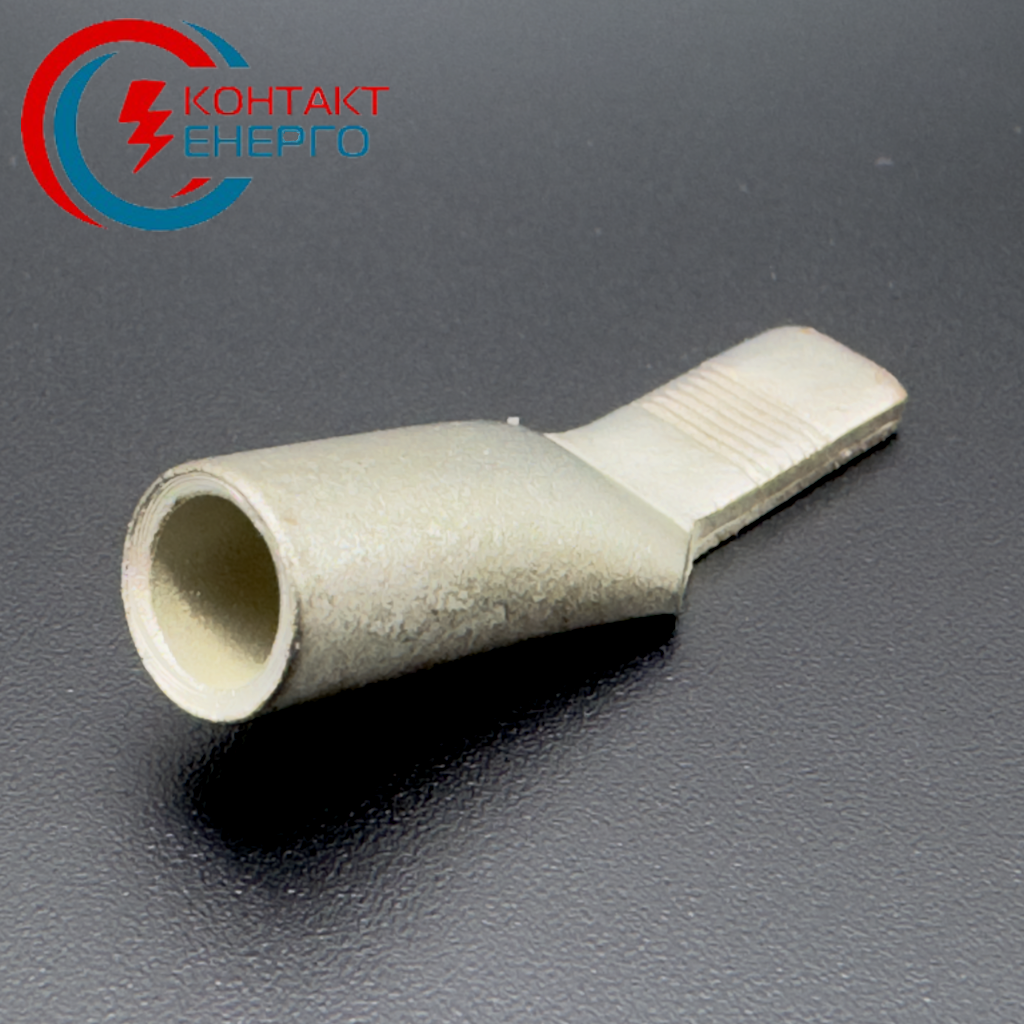

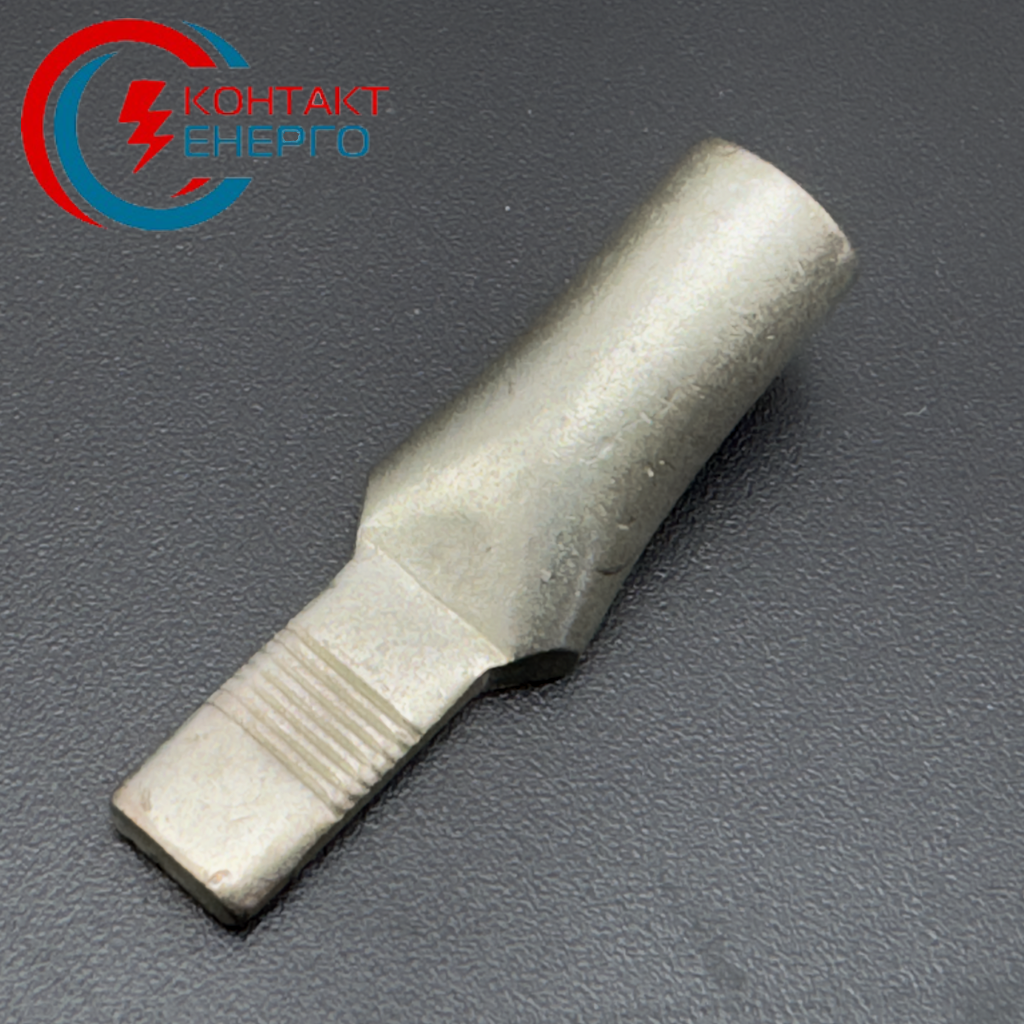

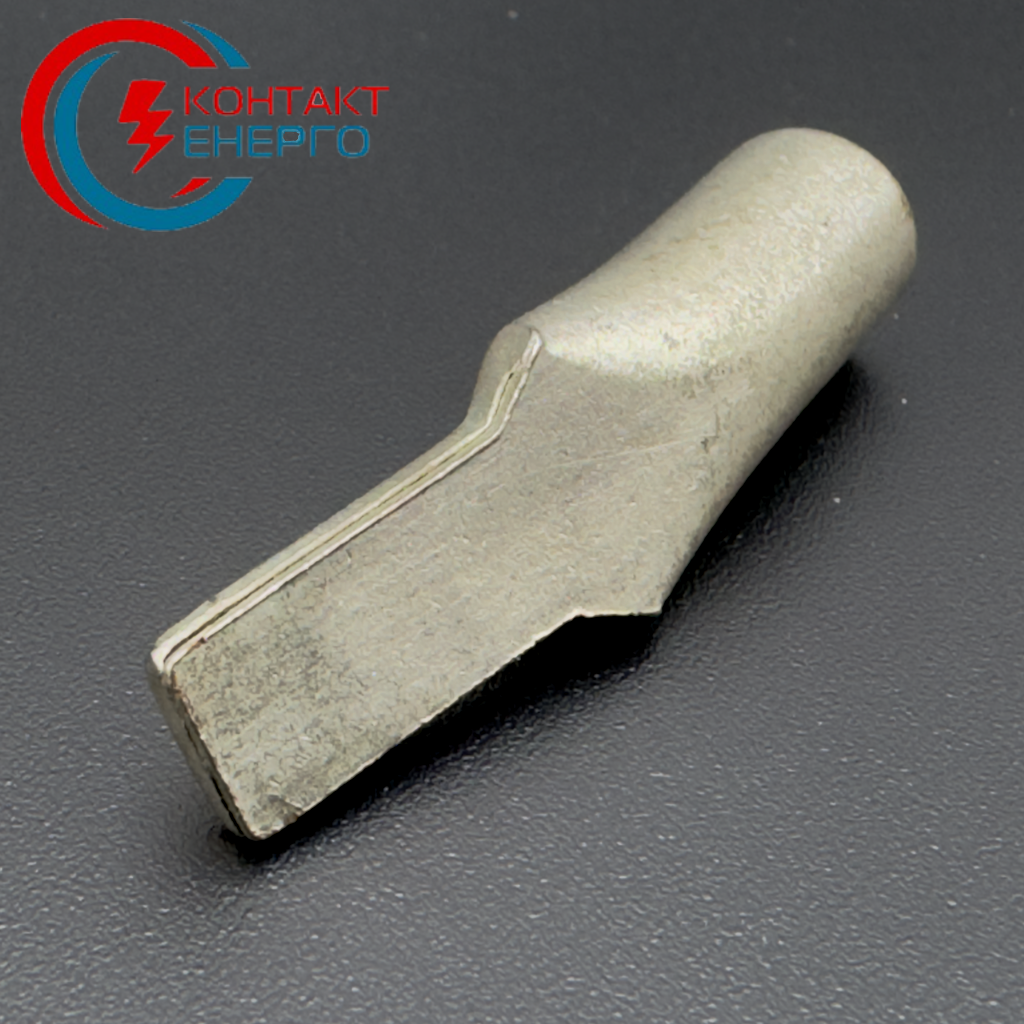

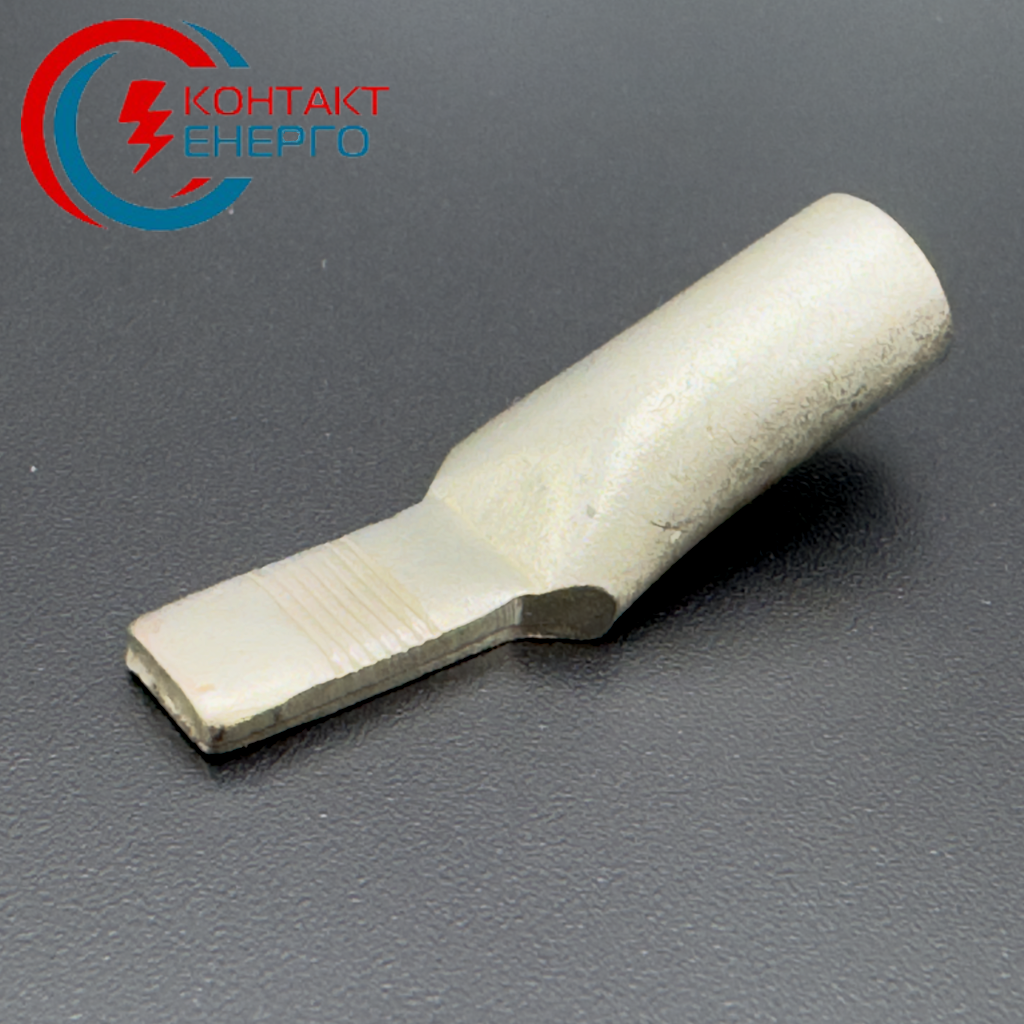

Штирьові мідні наконечники DT(FN)

11,00 грн. – 92,00 грн.

Сечение	10 мм² , 16 мм² , 25 мм² , 35 мм² , 4 мм² , 50 мм² , 6 мм² , 70 мм² , 95 мм²

Сечение

Артикул: Невідомо Категорія: Наконечники

Штирові мідні луджені кабельні наконечники DT(FN)

Кабельні наконечники серії DT(FN) являють собою мідні луджені наконечники, які використовуються для надійного з’єднання та окінцювання електричних проводів і кабелів. Ці наконечники виготовляються з міді та покриваються оловом для поліпшення їхніх корозійних характеристик і збільшення електричної провідності.

DT(FN) наконечники підходять для моножильних і багатожильних дротів і використовуються в різних галузях, включно з промисловим і будівельним обладнанням. Завдяки своїм властивостям, вони забезпечують високу надійність і довговічність з’єднання.

Характеристики

Тип наконечника: мідний штирьовий луджений без ізоляції для мідних провідників.
Особливості застосування: штирові наконечники застосовують під час під’єднання дротів і кабелю до автоматичних вимикачів та інших апаратів захисту і комутації, контактні групи яких конструктивно не призначені для під’єднання силових наконечників кільцевого типу.
Матеріал: мідь марки М1 (чистота міді 99.9%);
Покриття: олово + вісмут;
Номінальна напруга: до 6000 В;
Сертифікація в Україні: не підлягає обов’язковому декларуванню;
Для проводів і кабелю класів гнучкості: 1-3;
Метод монтажу: опресовування;

Таблиця розмерів

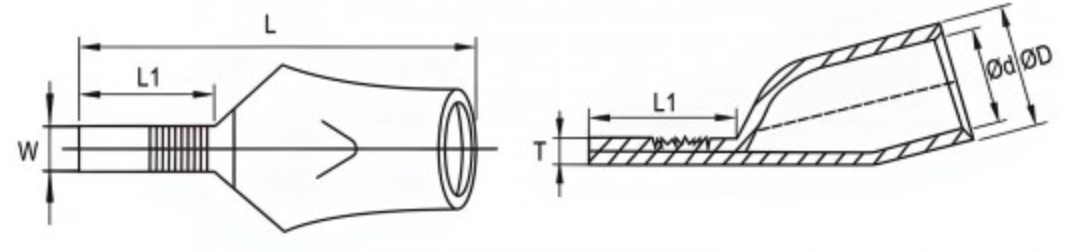

Характеристики наконечников DT(FN)

Найменування скорочене	Одиниця виміру	Переріз номін., (мм²)	Матеріал	ØD, (мм)	Ød, (мм)	L, (мм)	L₁, (мм)	W, (мм)	T, (мм)
DT(FN) 4/6.6×12	шт.	4	Мідь; Лудіння	5	3	24	12	6.6
DT(FN) 6/5×10	шт.	6	Мідь; Лудіння	6	4.2	27	10	4.8	1.6
DT(FN) 6/7×13	шт.	6	Мідь; Лудіння	5.9	3.9	28	13	7
DT(FN) 10/5×13	шт.	10	Мідь; Лудіння	6.9	4.9	28	13	5
DT(FN) 10/7×13	шт.	10	Мідь; Лудіння	6.9	4.9	28	13	7
DT(FN) 16/5×14	шт.	16	Мідь; Лудіння	8.1	5.9	31	14	5
DT(FN) 16/7×14	шт.	16	Мідь; Лудіння	8.1	5.9	31	14	7
DT(FN) 25/7×14	шт.	25	Мідь; Лудіння	10	7.3	33	14	7
DT(FN) 35/7×15	шт.	35	Мідь; Лудіння	11	8.2	42	15	6.8	2.6
DT(FN) 50/7×15	шт.	50	Мідь; Лудіння	13	10.3	46	15.5	6.8	2.7
DT(FN) 70/7×20	шт.	70	Мідь; Лудіння	14.7	11.2	50	20	7
DT(FN) 95/7×18	шт.	95	Мідь; Лудіння	18	14.3	55	16	6.8	3.4

Монтаж

Опресовування кабельних наконечників серії DT(FN) – важливий процес, який вимагає уваги і точності для забезпечення надійного електричного з’єднання. Ось загальні рекомендації щодо опресовування цих наконечників:

Підготовка дроту: Перед опресовуванням необхідно правильно підготувати дріт. Зніміть ізоляцію з кінця дроту на довжину, що відповідає глибині входу дроту в наконечник, не пошкоджуючи мідних жил.
Вибір інструменту для опресування: Використовуйте опресовувальний інструмент, що відповідає розміру наконечника. Різні моделі інструментів можуть включати ручні кліщі, механічні або гідравлічні преси.
Вставка дроту в наконечник: Переконайтеся, що дріт повністю вставлено в наконечник до упору.
Процес опресовування: Рівномірно опресовуйте наконечник у кількох місцях (залежно від його довжини) для забезпечення надійного контакту між жилами дроту і міддю наконечника.
Перевірка якості з’єднання: Після опресування важливо перевірити якість з’єднання. Наконечник повинен щільно охоплювати дріт, і не повинно бути видно зазорів або слабких місць.
Випробування з’єднання: Додатково можна провести електричне або механічне випробування для підтвердження надійності з’єднання.

Якісне виконання цих кроків допоможе мінімізувати ризики втрати контакту або інші проблеми в електричних з’єднаннях.
