Муфта кабельна кінцева 4ПКВтп – термоусаджувальна кінцева муфта для внутрішнього встановлення, призначена для окінцювання 4-жильних силових кабелів з пластмасовою ізоляцією на робочу напругу до 1 кВ. Рішення від українського виробника, перевірене на реальних об’єктах енергетики та промисловості.

Призначення та область застосування

Кінцева муфта 4ПКВтп застосовується при монтажі кабельних ліній у закритих приміщеннях: розподільних пристроях (РП), трансформаторних підстанціях (ТП), щитових, технологічних тунелях і кабельних каналах. Це основний вибір електромонтажника при підключенні кабелів типу ВВГ та АВВГ до розподільного обладнання, шин живлення або автоматичних вимикачів.

Муфта 4ПКВтп забезпечує надійну електричну ізоляцію, захист від вологи та механічних пошкоджень у місці введення кабелю в обладнання. Метод кріплення – термоусадка за допомогою теплового пістолета або газового пальника. Монтаж виконується швидко та не потребує спеціалізованого обладнання.

Технічні характеристики 4ПКВтп

Сумісні марки кабелів

Муфта 4ПКВтп підходить для кабелів з ПВХ ізоляцією – як броньованих, так і без броні:

• ВВГ, ВВГз, ВВбШв – мідні жили, ПВХ ізоляція
• АВВГ, АВВГз, АВВбШв – алюмінієві жили, ПВХ ізоляція
• ВБбШв, АВБбШв, АВБВ, ВБВ – броньовані кабелі
• АПвВГ, ПвВГ, АПвБбШв, ПвБбШп – кабелі з ПВЕ ізоляцією
• NYM, N(A)YY, NAYBY, N2XY, AXMK – кабелі за міжнародними стандартами

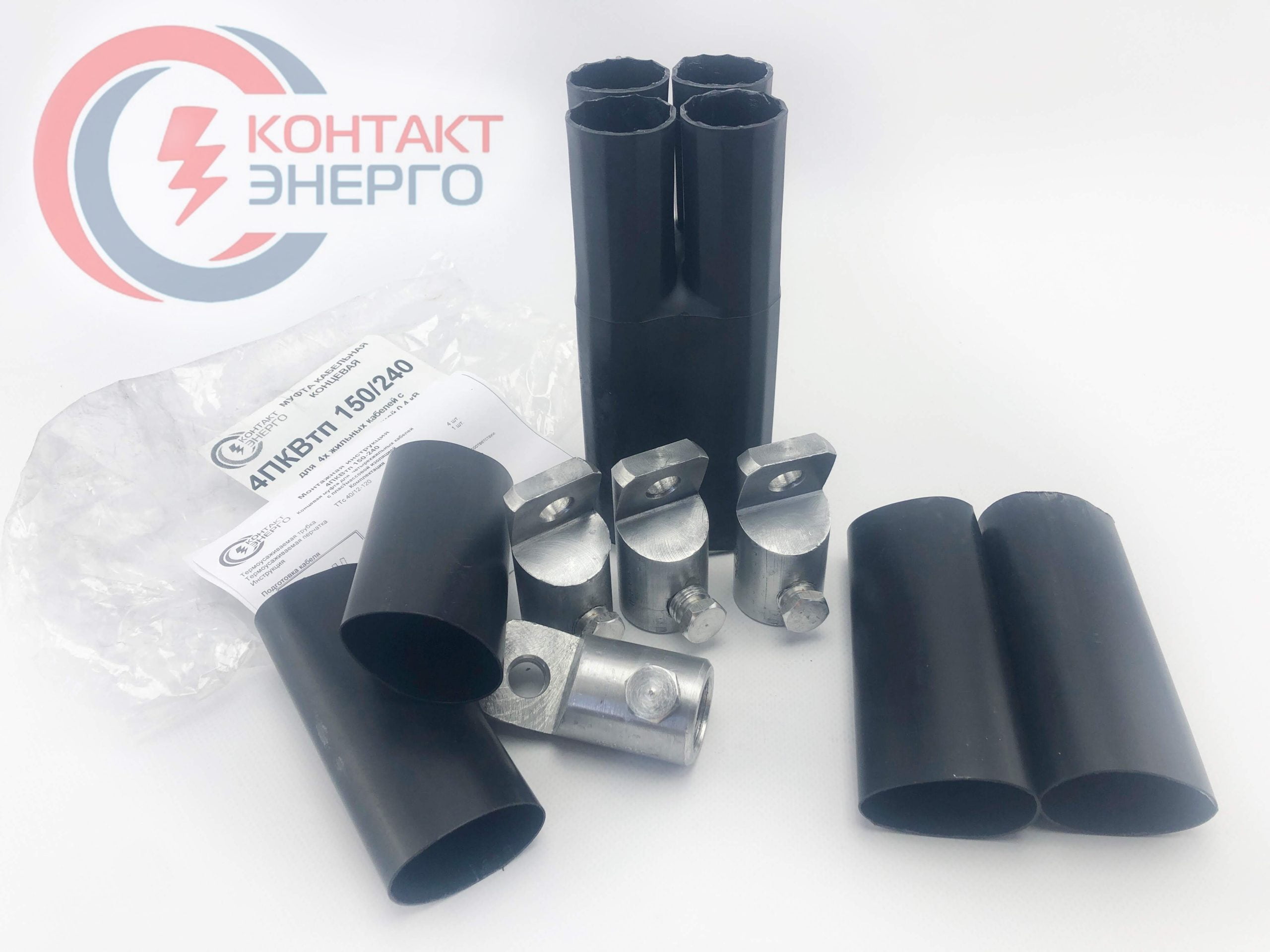

Комплектація муфти 4ПКВтп

Кожен комплект муфти 4ПКВтп містить усі необхідні елементи для повноцінного монтажу:

• Кабельна рукавичка (термоусаджувальна) – для розгалуження та герметизації у місці розводки жил
• Термоусаджувальні трубки з клейовим шаром – для ізоляції кожної жили окремо, забезпечують герметичне ущільнення
• Наконечники кабельні (у варіанті «з наконечниками») – для надійного приєднання жил до шин або клем обладнання
• Матеріали для підмотки та ущільнення

Комплектація «з наконечниками» заощаджує час монтажу – не потрібно підбирати та закуповувати наконечники окремо. Комплект «без наконечників» обирають, коли на об’єкті вже є своя специфіка наконечників або використовуються болтові з’єднувачі з зривними болтами.

Монтаж кінцевої кабельної муфти 4ПКВтп

Установка муфти виконується методом термоусадки і не вимагає заливки мастикою або розплавленням бітуму, що суттєво прискорює роботу. Загальна послідовність монтажу:

• Підготувати кінець кабелю: зняти зовнішню оболонку, розвести жили, зняти ізоляцію з жил
• Опресувати наконечники на жилах (якщо комплект з наконечниками)
• Надіти термоусаджувальні трубки на жили
• Встановити кабельну рукавичку та зафіксувати термоусадкою
• Прогріти трубки тепловим пістолетом або газовим пальником рівномірними рухами від центру до кінців

Увага: мінімальна температура для монтажу – –20°С. При роботі в умовах холоду рекомендується попередньо прогріти кабель.

Переваги муфти 4ПКВтп від Контакт-Енерго

• Виробництво в Україні – швидка наявність на складі, відсутність залежності від імпорту
• Термоусаджувальні трубки з клейовим шаром забезпечують герметичне ущільнення від вологи та пилу
• Широкий діапазон перетинів – одна позиція покриває об’єкти від малої до великої потужності
• Ціна-якість: конкурентна вартість при відповідності технічним вимогам ДСТУ IEC 60502
• Гарантія 3 роки від виробника
• Можливість замовити з наконечниками або без – гнучкість під конкретний проект

Як обрати типорозмір 4ПКВтп

Вибір перетину муфти залежить від перетину жил кабелю, що монтується:

Часті питання про муфту 4ПКВтп

Чим відрізняється 4ПКВтп від 4ПКНтп?

4ПКВтп – муфта внутрішнього встановлення, розрахована на використання в закритих сухих або вологих приміщеннях (РП, ТП, щитові). 4ПКНтп – зовнішнього встановлення, додатково захищена від прямого впливу атмосферних опадів, UV-випромінювання та ширшого перепаду температур. Якщо кабель виходить назовні або підключається у відкритому розподільному пристрої – обирайте 4ПКНтп.

Чи підходить 4ПКВтп для броньованого кабелю?

Так. Муфта 4ПКВтп сумісна як з кабелями без броні (ВВГ, АВВГ), так і з броньованими (АВБбШв, ВБбШв, ВБбШп). При монтажі на броньований кабель броня заземлюється окремим провідником через спеціальний хомут або затискач. Якщо потрібна муфта з вбудованою системою заземлення броні – уточніть при замовленні.

Який інструмент потрібен для монтажу?

Для термоусадки знадобиться тепловий пістолет (рекомендована температура 120-150°С) або пропановий газовий пальник. Також потрібні: ніж для зняття ізоляції, прес-кліщі для опресування наконечників, рулетка, маркер. Жодних хімічних компаундів, заливних мастик або спеціалізованого обладнання не потрібно – це одна з головних переваг термоусаджувальних муфт.

Скільки часу займає монтаж муфти 4ПКВтп?

Досвідчений електромонтажник встановлює муфту 4ПКВтп за 30-60 хвилин залежно від перетину кабелю та умов роботи. При першому монтажі рекомендуємо переглянути відео-інструкцію на сторінці товару – там детально показано всі етапи. Комплект з наконечниками скорочує час робіт порівняно з окремою закупівлею фурнітури.

Комплект з наконечниками чи без – що обрати?

Комплект «з наконечниками» підходить у більшості стандартних випадків: наконечники вже підібрані під перетин, із потрібним кроком отвору під болт. Варіант «без наконечників» обирають, якщо проект передбачає з’єднання без опресування (болтові клеми з зривними болтами), або якщо матеріал жили вимагає специфічного наконечника (наприклад, луджений для агресивного середовища).

Чи можна встановити 4ПКВтп при мінусовій температурі?

Мінімально допустима температура монтажу – –20°С. При роботі в холод кабель та компоненти муфти попередньо прогрівають у теплому приміщенні не менше 2 годин. Холодна гума важко розпрямляється, а термоусадка при низьких температурах усаджується нерівномірно, що може призвести до неякісної герметизації. Сама муфта після монтажу витримує експлуатацію від –50°С.

Замовити муфту кабельну кінцеву 4ПКВтп за вигідною ціною з доставкою по всій Україні можна в інтернет-магазині Контакт-Енерго. Наявність на складі в Києві. Відвантаження в день замовлення. Консультація фахівців: +38 (067) 273-61-77.
