Муфта кабельна кінцева 5ПКНтп

Муфта кабельна кінцева 5ПКНтп – термоусаджувальна для п’ятижильних кабелів до 1 кВ

Муфта кабельна кінцева 5ПКНтп призначена для виконання кінцевих заробок п’ятижильних силових кабелів з пластмасовою ізоляцією номінальною напругою до 1 кВ при монтажі на відкритому повітрі. П’ятижильне виконання муфти відповідає вимогам систем заземлення TN-S, де провідник захисного заземлення (PE) відокремлений від нейтрального провідника (N). Конструкція базується на термоусаджувальних елементах із внутрішнім термоплавким клейовим шаром, що забезпечує герметичне з’єднання без додаткових герметизуючих матеріалів.

Маркування 5ПКНтп розшифровується відповідно до ДСТУ та галузевих стандартів: 5 – кількість жил кабелю; П – кабелі з пластмасовою ізоляцією (ПВХ, поліетилен); К – кінцева муфта; Н – зовнішня (наружна) установка; тп – термоусаджувальні поліетиленові компоненти.

Де застосовується муфта 5ПКНтп

Муфти 5ПКНтп застосовуються при виконанні кінцевих заробок п’ятижильних кабельних ліній 0,4 кВ систем TN-S з роздільними провідниками N та PE. Типові об’єкти монтажу: вводи в промислові та цивільні будівлі, підключення до вводно-розподільних пристроїв (ВРП) і головних розподільних щитів (ГРЩ), кінці живильних кабелів трансформаторних підстанцій (КТП). Допускається монтаж на відкритому повітрі – на опорах, фасадах споруд і в кабельних колодязях за відсутності постійного затоплення. Муфта забезпечує ступінь захисту IP67 та стійкість до атмосферних опадів, конденсату, пилу та UV-випромінювання.

Сумісні марки кабелів:

• ВВГ 5x…, ВВГнг 5x…, ВВГнг-LS 5x…, ВВГнг-FRLS 5x… – мідні жили, ПВХ ізоляція
• АВВГнг 5x…, АВВГнг-LS 5x… – алюмінієві жили, ПВХ ізоляція
• ПвВГ, АПвВГ – поліетиленова ізоляція
• NYY-J 5x…, NYM 5x…, N2XY 5x… та імпортні аналоги 5-жильних кабелів з пластмасовою ізоляцією до 1 кВ

Технічні характеристики

Типорозміри 5ПКНтп та параметри вибору

* Довжина підготовки кабелю – орієнтовна. Точні монтажні розміри наведені в інструкції до комплекту.

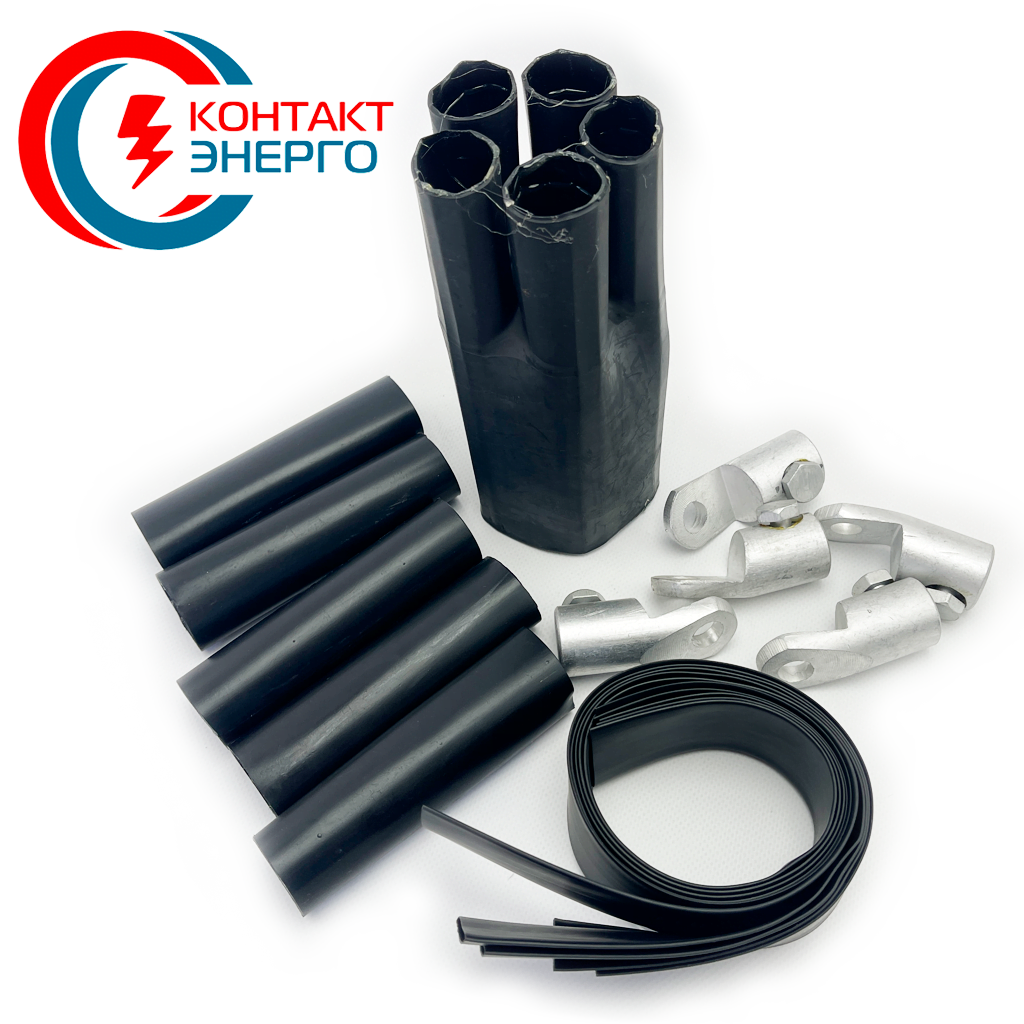

Що входить у комплект 5ПКНтп

Комплект муфти 4ПКНтп включає всі необхідні елементи для виконання повної кінцевої заробки:

• Термоусаджувальні трубки з внутрішнім термоплавким клейовим шаром – індивідуально на кожну жилу (5 шт.) та одна загальна (коренева) трубка
• Кабельна рукавичка (перчатка) – термоусаджувальний розгалужувач (5-пальцевий) для герметизації місця розгалуження жил з кабельної оболонки; забезпечує механічний захист і вологонепроникність вузла
• Кабельні наконечники болтові універсальні (у варіанті «з наконечниками») – підібрані відповідно до діапазону перерізів конкретного типорозміру
• Герметизуюча мастика або самоамальгамуюча стрічка – для додаткової гідроізоляції торців трубок

Виконання «без наконечників» призначене для випадків, коли монтажною організацією використовуються опресовані наконечники серії ТМ/ТА або болтові наконечники іншого типу під конкретні болтові клеми обладнання. Конструктив самої муфти в обох варіантах ідентичний.

Технічні переваги термоусаджувальної конструкції

Порівняно з традиційними методами ізолювання (намотування стрічок ПВХ або самовулканізуючої стрічки), термоусаджувальна конструкція з клейовим шаром має наступні технічні переваги:

• Герметичність: термоплавкий клей при усадці заповнює нерівності поверхні і формує з’єднання з ступенем захисту IP67 відповідно до IEC 60529 – забезпечує вологонепроникність навіть при тривалому контакті з водою
• Стійкість до кліматичних впливів: робочий діапазон температур від −50°C до +90°C; матеріал стійкий до ультрафіолетового випромінювання, озону та атмосферних опадів
• Механічна стабільність: термоусаджувальна рукавичка фіксує геометрію розгалуження жил і запобігає механічним пошкодженням оболонки в зоні виходу жил з кабелю
• Скорочення трудовитрат на монтаж: час виконання кінцевої заробки – 20–30 хвилин, що в 2–3 рази менше порівняно з намотуванням стрічкових ізоляційних матеріалів
• Відтворюваність результату: стандартизована технологія усадки мінімізує вплив кваліфікації монтажника на якість кінцевої заробки

Технологія монтажу

Монтаж муфти 4ПКНтп виконується з використанням газового або пропанового пальника (температура полум’я 350–500°C) або будівельного термофена (не менше 200°C при насадці). Спеціалізоване обладнання не потрібне. Послідовність монтажу:

1. Підготовка кінця кабелю: видалення зовнішньої захисної оболонки на розрахункову довжину; розведення жил; видалення заповнювача (за наявності); знежирення поверхонь ізольованих жил і оболонки.
2. Монтаж кабельної рукавички: насадження рукавички на розгалуження жил; термоусадка рівномірним прогрівом від основи (місця виходу з оболонки) до кінців пальців – до появи клейового розплаву по периметру торців.
3. Монтаж наконечників: зачищення ізоляції жил на довжину гільзи наконечника; встановлення та опресування наконечників ТМ/ТА (при опресованому варіанті) або затяжка болтових наконечників з контрольним моментом.
4. Ізоляція жил: насадження індивідуальних термоусаджувальних трубок на кожну жилу з перекриттям рукавички; усадка прогрівом від середини до обох торців.
5. Встановлення кореневої трубки (за наявністю в комплекті): насадження на кореневу зону рукавички; остаточна усадка.

Критерій якісної усадки – рівномірний вихід клейового розплаву по всьому периметру торців трубок. Перегрів неприпустимий: температура поверхні трубки в зоні усадки не повинна перевищувати 200°C. При наявності повітряних пузирів під трубкою – переробка з повною заміною елементів.

Як замовити і що вибрати

Муфта 4ПКНтп постачається у п’яти типорозмірах за діапазоном перерізів жил: 6–16, 25–50, 70–120, 150–240 і 185–300 мм². Вибір типорозміру здійснюється за фактичним перерізом жили кабелю, а не за зовнішнім діаметром або сумарним перерізом. При замовленні необхідно вказати марку та переріз кабелю для підтвердження сумісності.

Для об’єктового замовлення (від 10 комплектів) та уточнення технічних питань щодо вибору типорозміру звертайтесь до відділу продажів. Постачання здійснюється по всій території України.

Часті питання (FAQ)

Чим відрізняється 5ПКНтп від 4ПКНтп і коли потрібна п’ятижильна муфта?

5ПКНтп застосовується для п’ятижильних кабелів у мережах із системою заземлення TN-S, де нейтральний провідник (N) і захисний провідник (PE) є окремими: L1, L2, L3, N, PE. Це обов’язкова вимога для нових об’єктів згідно з ПУЕ та ДСТУ. 4ПКНтп – для чотирижильних кабелів систем TN-C або TN-C-S (L1, L2, L3, PEN). Якщо кабель має 5 жил – потрібна тільки 5ПКНтп.

Для яких кабелів 5ПКНтп є обов’язковою, а не взаємозамінною?

Муфта 5ПКНтп є обов’язковою при підключенні кабелів ВВГ 5x, АВВГнг 5x та їх аналогів. Застосування 4-пальцевої рукавички на 5-жильному кабелі неможливе конструктивно – одна жила залишиться незахищеною. Муфта сумісна з мідними і алюмінієвими жилами. При монтажі наконечників на алюмінієві жили – застосовувати антиоксидантну мастику і наконечники з алюмінію або алюмомідного сплаву.

Як правильно вибрати типорозмір муфти 5ПКНтп?

Типорозмір обирається за фактичним перерізом жили кабелю. Наприклад, для кабелю ВВГнг 4×95 мм² потрібен типорозмір 4ПКНтп-3 (діапазон 70–120 мм²). Зовнішній діаметр кабелю при цьому повинен відповідати допустимому діапазону для даного типорозміру – рекомендуємо звірити з таблицею типорозмірів вище або уточнити у менеджера.

Яка різниця між 5ПКНтп і 5ПКВтп?

Літера «Н» в маркуванні означає зовнішню (наружну) установку: матеріали трубок і рукавички мають UV-стійкість та підвищену атмосферостійкість. Муфта 5ПКВтп призначена виключно для закритих сухих приміщень. Використання внутрішньої муфти 5ПКВтп на вулиці або у вологих приміщеннях без штучного кліматичного захисту не допускається.

Як впливає п’ята жила (PE) на підключення наконечника?

Жила PE (захисне заземлення) підключається до шини PE розподільного пристрою і, як правило, має маркування жовто-зеленим кольором. Переріз PE-жили може відрізнятися від фазних. Наконечник на PE підбирається відповідно до її фактичного перерізу. У комплекті «з наконечниками» 5ПКНтп болтові наконечники підібрані для одного типорозміру, тому при різних перерізах фазних жил і PE рекомендується варіант «без наконечників» з підбором під конкретний кабель.

Скільки часу займає монтаж 5ПКНтп?

Середній час монтажу кінцевої заробки 5ПКНтп для досвідченого монтажника – 30-40 хвилин. На 10-15 хвилин більше, ніж 4ПКНтп, за рахунок п’ятої жили. При роботі вдвох і наявності гідравлічного пресу – 20-25 хвилин. Для першого монтажу рекомендуємо закласти 50-60 хвилин і детально ознайомитися з інструкцією перед початком.
