Муфта кабельная концевая 4ПКВтп

156,00 грн. – 1080,00 грн.

Сечение мм2	6-16мм² , 25-50мм² , 70-120мм² , 150-240мм² , 185-300мм²
Наявність наконечників	з наконечниками , без наконечників

Сечение мм2

Наявність наконечників

Артикул: Н/Д Категория: Концевые 1кВ

Описание

Муфта кабельная концевая 4ПКВтп

Муфта кабельная концевая 4ПКВтп — термоусаживаемая концевая муфта внутренней установки для заделки 4-жильных силовых кабелей с пластмассовой изоляцией на рабочее напряжение до 1 кВ. Решение от украинского производителя, проверенное на реальных объектах энергетики и промышленности.

Назначение и область применения

Концевая муфта 4ПКВтп применяется при монтаже кабельных линий в закрытых помещениях: распределительных устройствах (РУ), трансформаторных подстанциях (ТП), щитовых помещениях, технологических туннелях и кабельных каналах. Это основной выбор электромонтажника при подключении кабелей типа ВВГ и АВВГ к распределительному оборудованию, токопроводящим шинам или автоматическим выключателям.

Муфта 4ПКВтп обеспечивает надёжную электрическую изоляцию, защиту от влаги и механических повреждений в месте ввода кабеля в оборудование. Метод монтажа — термоусадка с помощью теплового пистолета или газовой горелки. Монтаж выполняется быстро и не требует специализированного оборудования.

Технические характеристики 4ПКВтп

Характеристика	Значение
Тип муфты	Концевая термоусаживаемая
Тип установки	Внутренняя
Количество жил кабеля	4
Рабочее напряжение	До 1 кВ (0,4–1,0 кВ)
Тип изоляции кабеля	ПВХ (пластмассовая)
Сечение жил, мм²	6–16; 25–50; 70–120; 150–240; 185–300
Комплектация	С наконечниками / без наконечников
Температура эксплуатации	от –50°С до +50°С
Монтаж при температуре	не ниже –20°С
Гарантийный срок	3 года
Производитель	ООО «Контакт-Енерго», Украина

Совместимые марки кабелей

Муфта 4ПКВтп подходит для кабелей с ПВХ изоляцией — как бронированных, так и без брони:

ВВГ, ВВГз, ВВбШв — медные жилы, ПВХ изоляция
АВВГ, АВВГз, АВВбШв — алюминиевые жилы, ПВХ изоляция
ВБбШв, АВБбШв, АВБВ, ВБВ — бронированные кабели
АПвВГ, ПвВГ, АПвБбШв, ПвБбШп — кабели с полиэтиленовой изоляцией
NYM, N(A)YY, NAYBY, N2XY, AXMK — кабели по международным стандартам

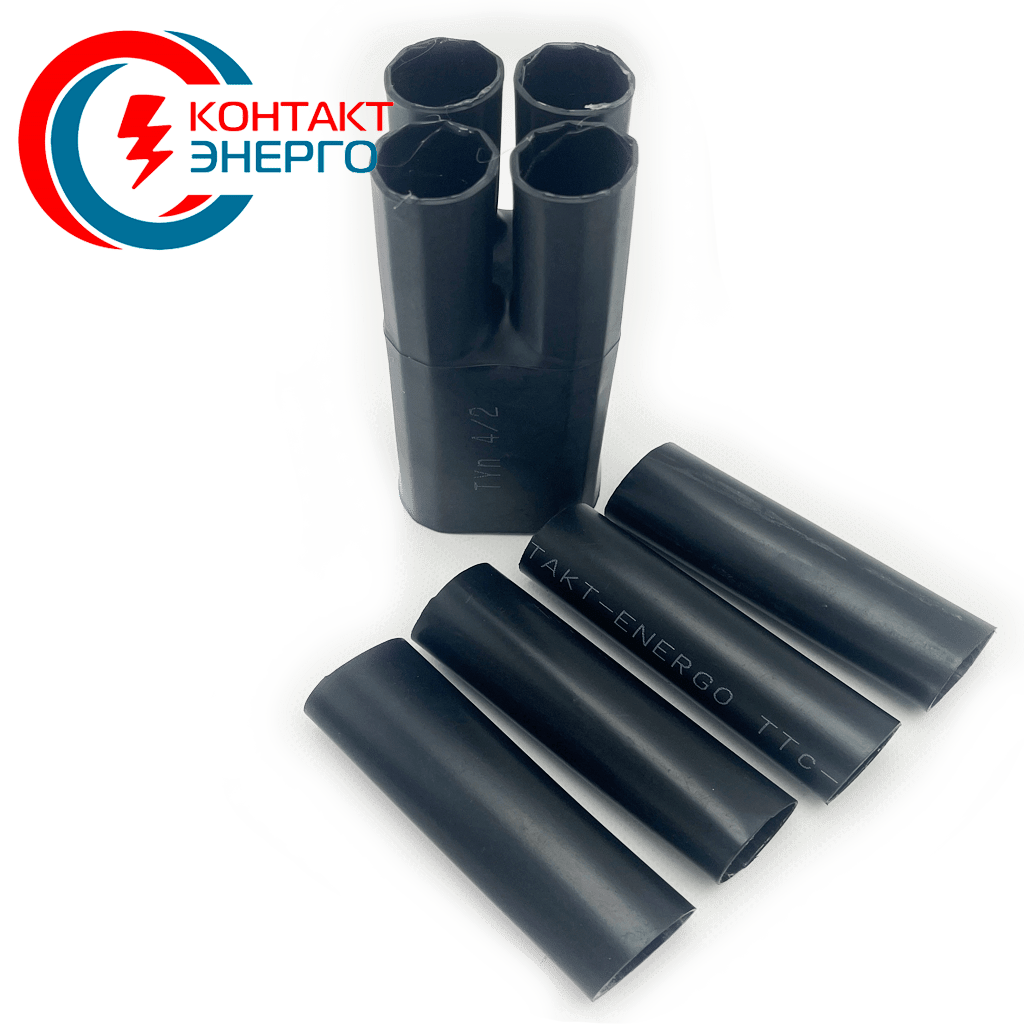

Комплектация муфты 4ПКВтп

Каждый комплект муфты 4ПКВтп содержит все необходимые элементы для полноценного монтажа:

Кабельная перчатка (термоусаживаемая) — для разветвления и герметизации в месте разводки жил
Термоусаживаемые трубки с клеевым слоем — для изоляции каждой жилы, обеспечивают герметичное уплотнение
Кабельные наконечники (в варианте «с наконечниками») — для надёжного подключения жил к шинам или клеммам оборудования
Материалы для подмотки и уплотнения

Комплект «с наконечниками» экономит время монтажа — не нужно подбирать и дозаказывать наконечники отдельно. Вариант «без наконечников» выбирают, когда на объекте уже есть своя специфика или используются болтовые зажимы со срывными болтами.

Монтаж концевой кабельной муфты 4ПКВтп

Установка муфты выполняется методом термоусадки без заливки мастикой или расплавления битума, что значительно ускоряет работу. Общая последовательность монтажа:

Подготовить конец кабеля: снять внешнюю оболочку, развести жилы, снять изоляцию с жил
Запрессовать наконечники на жилах (если комплект с наконечниками)
Надеть термоусаживаемые трубки на жилы
Установить кабельную перчатку и зафиксировать термоусадкой
Прогреть трубки тепловым пистолетом или газовой горелкой равномерными движениями от центра к концам

Внимание: минимальная температура для монтажа — –20°С. При работе на холоде рекомендуется предварительно прогреть кабель.

Преимущества муфты 4ПКВтп от Контакт-Енерго

Производство на Украине — быстрое наличие на складе, отсутствие зависимости от импорта
Термоусаживаемые трубки с клеевым слоем герметично защищают от влаги и пыли
Широкий диапазон сечений — одна позиция покрывает объекты от малой до большой мощности
Цена–качество: конкурентная стоимость при соответствии техническим требованиям DSTU IEC 60502
Гарантия 3 года от производителя
Возможность заказать с наконечниками или без — гибкость под конкретный проект

Как выбрать типоразмер 4ПКВтп

Выбор сечения муфты зависит от сечения жил монтируемого кабеля:

Типоразмер муфты	Сечение жил кабеля, мм²	Длина, мм
4ПКВтп 6-16	6; 10; 16	~400
4ПКВтп 25-50	25; 35; 50	~500
4ПКВтп 70-120	70; 95; 120	~600
4ПКВтп 150-240	150; 185; 240	~600
4ПКВтп 185-300	185; 240; 300	~650

Частые вопросы о муфте 4ПКВтп

Чем отличается 4ПКВтп от 4ПКНтп?

4ПКВтп — муфта внутренней установки, предназначенная для закрытых сухих или влажных помещений (РУ, ТП, щитовые). 4ПКНтп — муфта наружной установки, дополнительно защищённая от прямого воздействия атмосферных осадков, UV-излучения и широкого диапазона температур. Если кабель выходит наружу или подключается в открытом РУ — выбирайте 4ПКНтп.

Подходит ли 4ПКВтп для бронированного кабеля?

Да. Муфта 4ПКВтп совместима как с кабелями без брони (ВВГ, АВВГ), так и с бронированными (АВБбШв, ВБбШв, ВБбШп). При монтаже на бронированный кабель броня заземляется отдельным проводником через специальный хомут или зажим. Если нужна муфта со встроенной системой заземления брони — уточните при заказе.

Какой инструмент нужен для монтажа?

Для термоусадки потребуется тепловой пистолет (рекомендуемая температура 120-150°С) или пропановая горелка. Также нужны: нож для снятия изоляции, пресс-клещи для опрессовки наконечников, рулетка, маркер. Никаких химических компаундов, заливочных мастик или спецоборудования не нужно — это одно из главных преимуществ термоусаживаемых муфт.

Сколько времени занимает монтаж муфты 4ПКВтп?

Опытный электромонтажник устанавливает муфту 4ПКВтп за 30-60 минут в зависимости от сечения кабеля и условий работы. При первом монтаже рекомендуем посмотреть видео-инструкцию на странице товара — там подробно показаны все этапы. Комплект с наконечниками сокращает время работ по сравнению с отдельной закупкой фурнитуры.

Комплект с наконечниками или без — что выбрать?

Комплект «с наконечниками» подходит в большинстве стандартных случаев: наконечники уже подобраны под сечение, с нужным шагом отверстия под болт. Вариант «без наконечников» выбирают, если проект предусматривает соединение без опрессовки (болтовые зажимы со срывными болтами), или если материал жилы требует специфичного наконечника (например, лужёный для агрессивной среды).

Можно ли установить 4ПКВтп при минусовой температуре?

Минимальная допустимая температура монтажа — –20°С. При работе в холод кабель и компоненты муфты предварительно прогревают в тёплом помещении не менее 2 часов. Холодная резина плохо распрямляется, а термоусадка при низких температурах усаживается неравномерно, что может привести к некачественной герметизации. Сама муфта после монтажа выдерживает эксплуатацию от -50°С.

Заказать кабельную муфту концевую 4ПКВтп по выгодной цене с доставкой по всей Украине можно в интернет-магазине Контакт-Енерго. Наличие на складе в Киеве. Отгрузка в день заказа. Консультация специалистов: +38 (067) 273-61-77.

Монтаж

Необходимый инструмент и материалы

Тепловой пистолет (строительный фен) с температурой 120–200°С или пропановая горелка
Монтёрский нож или стриппер для снятия изоляции кабеля
Пресс-клещи гидравлические или механические для опрессовки наконечников
Рулетка или линейка
Маркер или мел для нанесения меток
Напильник или шлифовальная шкурка (для зачистки концов жил)
Ветошь / салфетка для обезжиривания

Размеры подготовки кабеля

Перед монтажом нанести метки на кабель в соответствии с таблицей ниже (размеры указаны для кабелей без брони / с бронёй):

Типоразмер муфты	Сечение жил, мм²	A — снятие внеш. оболочки, мм	B — снятие брони / экрана, мм	C — снятие изол. жил, мм	D — оголение жилы, мм
4ПКВтп 6-16	6; 10; 16	250 / 270	— / 50	35	15
4ПКВтп 25-50	25; 35; 50	310 / 330	— / 60	40	20
4ПКВтп 70-120	70; 95; 120	390 / 420	— / 70	45	22
4ПКВтп 150-240	150; 185; 240	450 / 490	— / 80	50	25
4ПКВтп 185-300	185; 240; 300	490 / 530	— / 90	55	28

Примечания:

A — от торца кабеля до края внешней оболочки (общая обработанная длина)
B — длина оголённого бронепокрова от места среза оболочки (для небронированного кабеля — «—»)
C — длина зачищенной жильной изоляции от края поясной изоляции
D — длина оголённой жилы (зона опрессовки наконечника)

Порядок монтажа

Шаг 1. Проверка комплектации и подготовка

Проверить комплектность муфты согласно разделу 2.
Убедиться в целостности всех термоусаживаемых элементов — трещины, расслоения, деформации не допускаются.
Выдержать комплект при температуре помещения не менее 30 минут (если хранился при отрицательной температуре).
При монтаже в условиях холода (ниже 0°С) — прогреть кабель в тёплом помещении не менее 2 часов.

⚠ ВНИМАНИЕ

Минимальная температура монтажа — –20°С. При более низких температурах монтаж запрещается без предварительного прогрева кабеля.

Шаг 2. Подготовка конца кабеля

Отмерить от торца кабеля размер A (из таблицы разд. 4) и нанести метку.
Снять внешнюю защитную оболочку кабеля до метки. Срез выполнять ровным и перпендикулярным оси кабеля, не повреждая жильную изоляцию.
(Для бронированных кабелей) Удалить бронепокров на длину B от края оболочки. Острые концы проволоки брони подогнуть или обмотать самовулканизирующейся лентой — для предотвращения повреждения термоусаживаемых трубок. Подключить проводник заземления брони хомутом или пайкой.
Развести жилы в стороны на необходимую длину для удобства монтажа.
Снять поясную изоляцию между жилами (если есть) до корня разветвления.
Обезжирить жилы и поверхность оболочки салфеткой.

Шаг 3. Подготовка жил и опрессовка наконечников

Снять изоляцию с каждой жилы на длину C+D от края поясной изоляции.
Зачистить концы жил от оксидной плёнки напильником или шлифшкуркой. Для алюминиевых жил нанести контактную пасту.
Заранее НАДЕТЬ на каждую жилу термоусаживаемую трубку — трубка должна находиться ниже по жиле, пока не выполнена опрессовка!
Вставить жилу в хвостовик наконечника на глубину D. Убедиться, что жила упирается в торец трубки наконечника.
Опрессовать наконечник пресс-клещами с матрицей соответствующего размера. Количество вмятин: 1–2 для сечения до 50 мм², 2–3 для 70–300 мм².
Острые заусенцы после опрессовки сгладить напильником.

⚠ ВАЖНО

Категорически запрещается опрессовывать наконечники ударным методом (молоток + зубило). Используйте только специальный прессовый инструмент.

Шаг 4. Установка кабельной перчатки

Убедиться, что поверхность кабеля в месте установки перчатки сухая и обезжиренная.
Надеть термоусаживаемую перчатку РТ-4 на основание кабеля так, чтобы пальцы охватывали каждую жилу как можно глубже.
Проверить, что края перчатки перекрывают внешнюю оболочку кабеля не менее чем на 30 мм.
Прогреть перчатку тепловым пистолетом или горелкой. Начинать от центра (основания), постепенно переходя к каждому пальцу. Движения равномерные, без задержки в одной точке.
Контроль: перчатка должна равномерно облегать жилы, клеевой валик должен выступить по всему периметру каждого отверстия перчатки (признак полной термоусадки).

Шаг 5. Термоусадка жильных трубок

Сдвинуть термоусаживаемую трубку с жилы на место — она должна перекрывать наконечник и заходить на перчатку минимум на 20 мм.
Прогревать трубку от центра к концам равномерными вращательными движениями пистолета вокруг жилы.
Повторить для всех 4 жил.
Контроль: трубка плотно облегает жилу и наконечник, клеевой герметик выступил по торцам трубки.

Шаг 6. Установка поясной трубки (при необходимости)

Надеть поясную трубку на основание муфты поверх перчатки.
Трубка должна заходить на внешнюю оболочку не менее чем на 40 мм.
Усадить трубку равномерным прогревом от центра к краям.

Шаг 7. Контроль качества после монтажа

Визуально проверить отсутствие пузырей, трещин, неравномерностей усадки на всех элементах.
Проверить наличие клеевого валика по периметру всех стыков термоусаживаемых элементов.
Проверить надёжность опрессовки наконечников — жила не должна вытягиваться из наконечника вручную.
Убедиться, что фазная изоляция жил не повреждена в месте снятия изоляции.
(Для бронированных кабелей) Проверить надёжность соединения заземляющего проводника брони.

Предупреждения и требования безопасности

🔴 ОПАСНОСТЬ

Монтаж кабельных муфт выполняется только квалифицированным электромонтажным персоналом при снятом напряжении с кабеля и выполнении всех организационно-технических мероприятий согласно ПТЭ и ПБЭ.

⚠ ВНИМАНИЕ — ТЕРМОУСАДКА

При работе с тепловым пистолетом или газовой горелкой соблюдайте правила пожарной безопасности. Не направляйте открытое пламя на горючие материалы. Не перегревайте термоусаживаемые элементы — это приводит к деформации или разрушению изоляции.

⚠ ВНИМАНИЕ — АЛЮМИНИЕВЫЕ ЖИЛЫ

При монтаже на кабели с алюминиевыми жилами обязательно применяйте контактную смазку для предотвращения окисления в месте опрессовки. Используйте наконечники, предназначенные для алюминия (ТАМ или биметаллические ТАМ-ТМЛ).

ℹ ВНИМАНИЕ — ПОВТОРНОЕ ИСПОЛЬЗОВАНИЕ

Термоусаживаемые элементы являются одноразовыми. Демонтированная муфта повторному монтажу не подлежит.

Условия хранения и гарантия

Параметр	Значение
Гарантийный срок	3 года с даты изготовления
Срок хранения	2 года в оригинальной упаковке
Срок службы после монтажа	Не менее 30 лет
Температура хранения	от –20°С до +40°С
Влажность при хранении	Не более 80% при +20°С
Условия хранения	В сухом месте, без прямого солнечного излучения, без контакта с ГСМ

ООО «Контакт-Енерго» | г. Киев, ул. Радунская 30 | k-energo.com.ua

+38 (067) 273-61-77 | +38 (050) 501-01-22
