Муфта кабельна кінцева ПКВтО 10-20

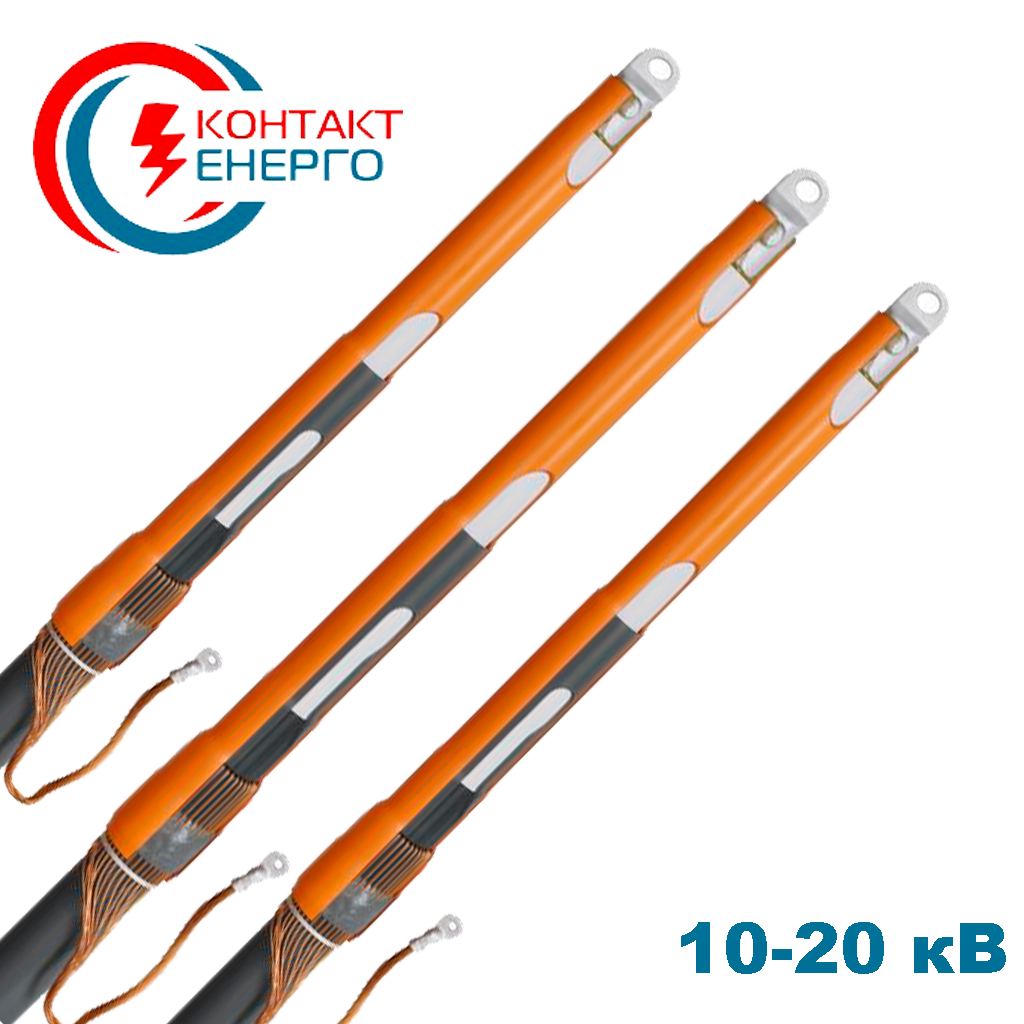

Кінцева кабельна муфта 10-20 кВ ПКВтО

На відміну від муфт КВтп-10 і КНтп-10 для трижильного паперово-масляного кабелю, ПКВтО 10-20 розрахована на сучасний одножильний кабель з ізоляцією зі зшитого поліетилену (XLPE) – такі кабелі завжди мають мідний або алюмінієвий екран з дротів поверх ізоляції, і саме розрив цього екрана в місці заробки створює головну проблему: різкий стрибок напруженості електричного поля в точці обриву. Тому ключовий елемент комплекту – трубка-регулятор поля: вона розтягує перехід від екранованої до неекранованої ізоляції на більшу довжину і знімає концентрацію поля, без якої заробка на 10-20 кВ просто не витримає тривалої роботи під напругою. Далі йдуть звичні для термоусаджувальних кінцевих муфт елементи: ізоляційна трубка на жилу, герметики Р і В для вологозахисту, болтовий наконечник 2НБ на струмопровідну жилу і окремі наконечники для виведення екранувального дроту на заземлення. Якщо заробка виходить назовні – на опору, у відкриту шафу чи на майданчик ТП просто неба – у комплекті є ізоляційна юбка: вона нарощує шлях витоку по поверхні муфти і захищає від перекриття вологою чи забрудненням. Для внутрішньої установки юбку не монтують – конструкція без неї коротша.

Технічні характеристики

Сумісні марки кабелів

Муфта ПКВтО 10-20 сумісна з одножильними кабелями напругою 10-20 кВ з ізоляцією зі зшитого поліетилену:

(А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г – з мідними або алюмінієвими (А) жилами, залежно від маркування.

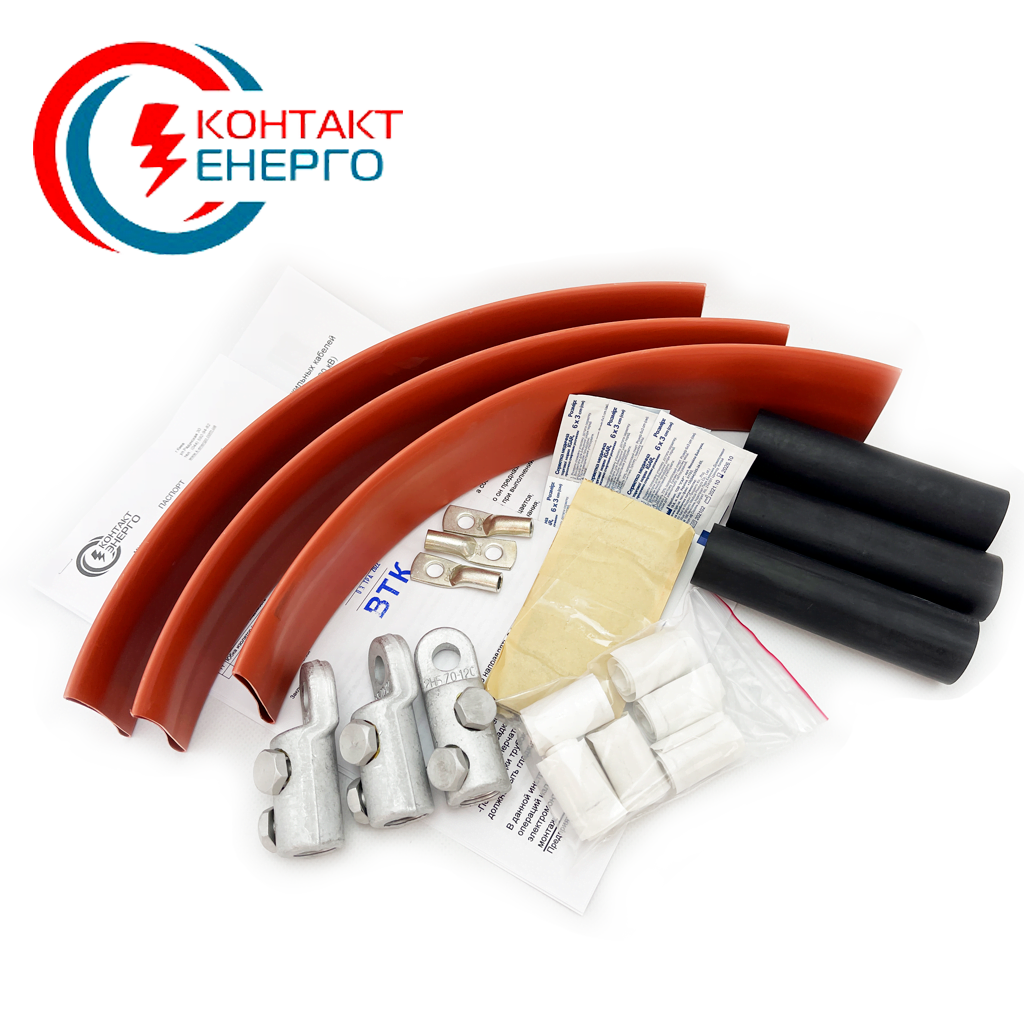

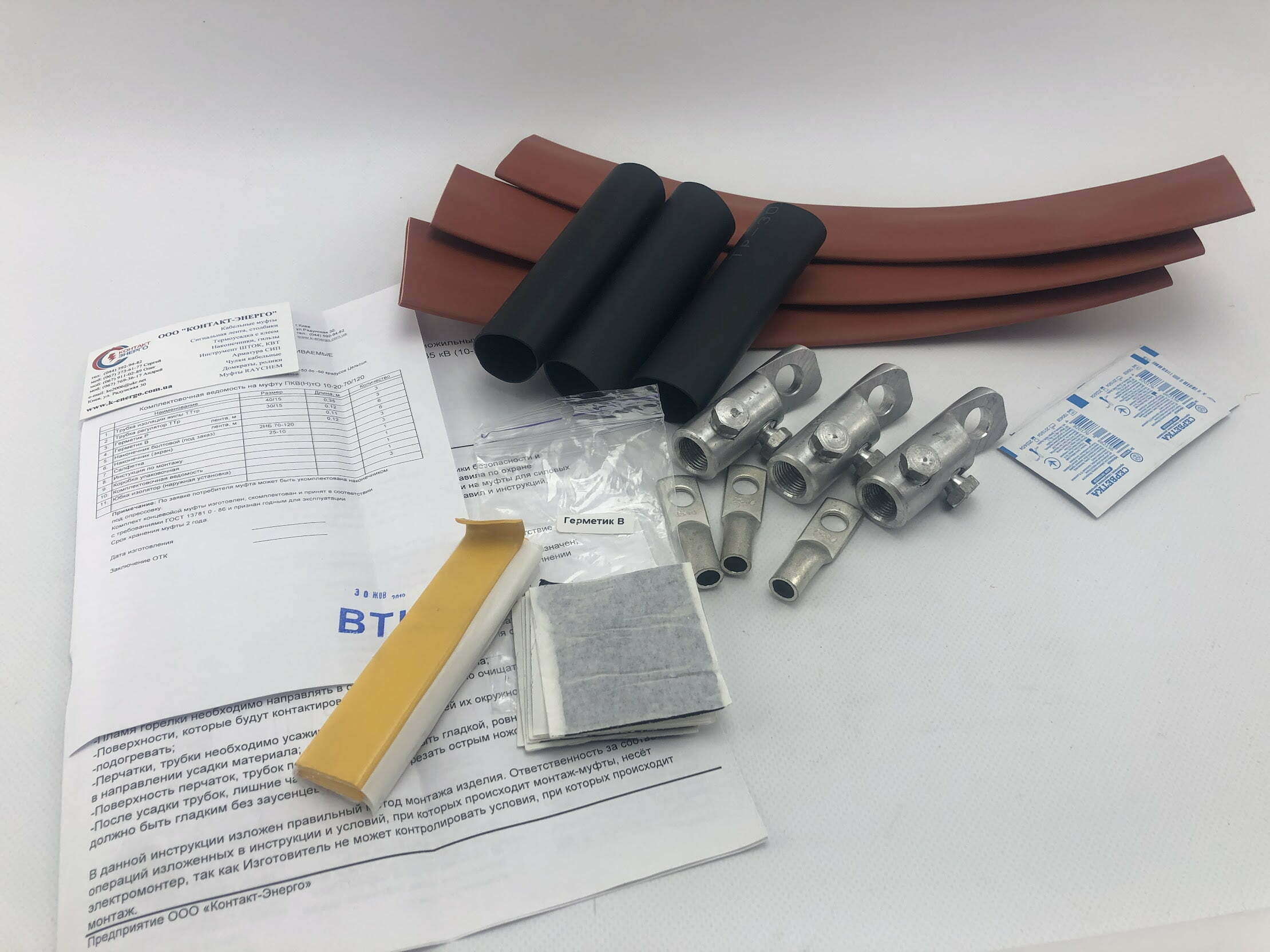

Що входить у комплект ПКВтО 10-20 (на три фази)

Комплект розрахований одразу на всі три фази кабельної лінії і містить:

• Трубка-регулятор поля (3 шт) – знімає концентрацію напруженості в місці обриву екрана
• Трубка ізоляції жили (3 шт)
• Герметики Р і В (стрічки, на 3 фази)
• Болтові наконечники 2НБ на струмопровідну жилу (3 шт)
• Наконечники для виведення екранувального дроту на заземлення (3 шт)
• Ізоляційна юбка для зовнішньої установки (3 шт)
• Серветки для знежирення поверхні
• Інструкція з монтажу
• Пакувальні матеріали

Призначення та сфера застосування

Муфта ПКВтО 10-20 призначена для кінцевої заробки одножильних кабелів 10-20 кВ з ізоляцією зі зшитого поліетилену при підключенні до комірок РП, ТП, силових трансформаторів і КРУ – як усередині приміщень, так і на відкритих майданчиках чи опорах за умови встановлення ізоляційної юбки з комплекту. Комплект розрахований на всі три фази одразу, тому для типової кабельної лінії достатньо одного замовлення без окремого підбору по кожній жилі. Ціна залежить від перерізу жили і на момент публікації складає орієнтовно 1248-10100 грн – розкид пояснюється широким діапазоном перерізів від 25-50 до 800 мм², тож для точної вартості конкретного типорозміру звіряйтеся зі сторінкою товару або уточнюйте в менеджера.

Загальна послідовність монтажу ПКВтО 10-20

1. Підготуйте кінець кабелю: зніміть зовнішню оболонку і розпустіть екранувальні дроти на розрахункову довжину, не пошкоджуючи ізоляцію жили.
2. Виведіть екранувальні дроти в джгут і встановіть на них наконечник для підключення до контуру заземлення.
3. Знежирте поверхню ізоляції і надіньте трубку-регулятор поля на місце обриву екрана, виконайте термоусадку рівномірним прогрівом.
4. Надіньте і термоусадіть ізоляційну трубку на жилу поверх регулятора поля.
5. Встановіть болтовий наконечник 2НБ на струмопровідну жилу; для зовнішньої установки додатково змонтуйте ізоляційну юбку.
6. Точні монтажні розміри й черговість операцій дивіться в інструкції з комплекту – вони залежать від перерізу жили і типу установки.

Переваги термоусаджувальної конструкції ПКВтО 10-20

• Один комплект закриває і внутрішню, і зовнішню установку – ізоляційна юбка вже входить до постачання
• Трубка-регулятор поля знімає концентрацію напруженості на розриві екрана – критично для ресурсу заробки на 10-20 кВ
• Окремі наконечники для екранувального дроту – коректне і надійне заземлення екрана без саморобних рішень
• Діапазон перерізів від 25-50 до 800 мм² – підходить як для розподільних, так і для потужних живильних ліній
• Комплект одразу на три фази – не потрібно окремо підбирати елементи під кожен кабель лінії

Кому підійде ПКВтО 10-20

Муфта ПКВтО 10-20 підійде електромонтажним бригадам, які працюють із сучасним одножильним кабелем XLPE на 10-20 кВ – підключення трансформаторних підстанцій, розподільних пристроїв, силових вводів. Якщо на об’єкті використовується трижильний кабель зі старою паперово-масляною ізоляцією, ця муфта не підійде – для нього потрібна лінійка КВтп-10 (внутрішня) або КНтп-10 (зовнішня) з іншим складом комплекту, без регулятора поля, зате з потенціаловирівнювальними герметиками під паперову ізоляцію.
