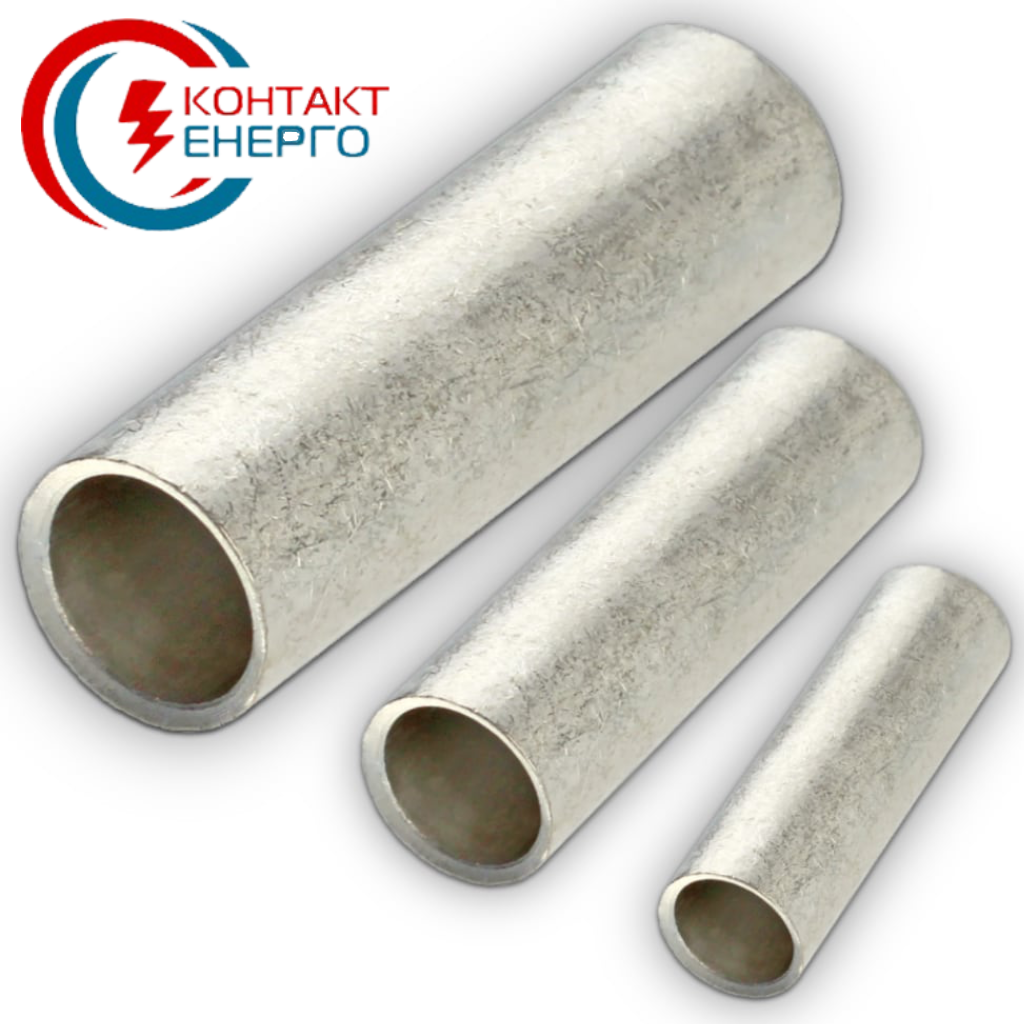

Гільзи мідні луджені ГМЛ (ГОСТ)

10,17 грн. – 75,00 грн.

Перетин мм2	1,5мм² , 2,5мм² , 4мм² , 6мм² , 10мм² , 16мм² , 25мм² , 35мм² , 50мм²

Перетин мм2

Артикул: Невідомо Категорія: Гільзи

Гільзи кабельні мідні луджені ГМЛ

Сполучні кабельні гільзи застосовуються для з’єднання мідних кабельних жил методом опресування. Сполучна кабельна гільза мідна луджена під обпресування дозволяє забезпечити надійне механічне та електричне з’єднання кабельних жил.

Гільзи кабельні мідні луджені ГМЛ (ГОСТ)
тип: ГМЛ
(ГОСТ)
Призначені для з’єднання опресування мідних кабелів і проводів.
Матеріал: електротехнічна мідь марки М2
Покриття: олово-вісмутове лудіння (кліматичне виконання «Т2»)
Робоча напруга: до 10 кВ
Гільзи мають наскрізну конструкцію
Матове лудіння з добавками вісмуту забезпечує підвищену корозійну стійкість захисного покриття.
Внутрішній та зовнішній діаметри гільз (ГОСТ) відповідають розмірам труб, з яких виготовляються наконечники (ГОСТ)
Гільзи по (ГОСТ) розраховані на кабелі та проводи 5-го та 6-го класів гнучкості.

Технічні характеристики

гильза ГМЛ КВТ

Тип	L	d	d₁
ГМЛ 1.5	15	3.3	1.8
ГМЛ 2.5-2.6)	20	5	2.6
ГМЛ 4-3	20	5	3
ГМЛ 6-4	30	6	4
ГМЛ 10-5	30	8	5
ГМЛ 16-6	30	9	6
ГМЛ 25-7	40	10	7
ГМЛ 25-8	40	11	8
ГМЛ 35-9	50	12	9
ГМЛ 50-11	50	14	11
ГМЛ 70-13	53	16	13
ГМЛ 95-15	67	19	15
ГМЛ 120-17	67	22	17
ГМЛ 150-19	67	25	19
ГМЛ 185-21	75	27	21
ГМЛ 240-24	75	32	24

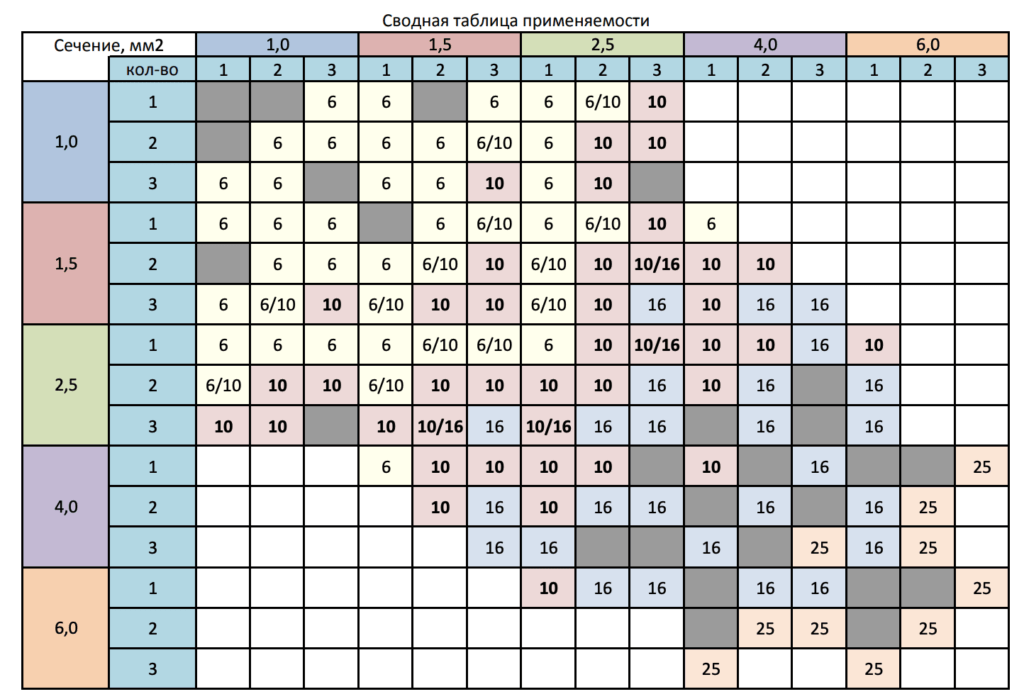

Таблиця паралельних зʼєднень

параллельное соединение проводов

Монтаж

Підготовка інструментів і матеріалів: перед початком роботи необхідно підготувати гідравлічний прес із набором матриць, ніж для зняття ізоляції, щітку для зняття оксидів, штангенциркуль для підбору з’єднувальної гільзи.
Вибір гільзи: з’єднувальні гільзи бувають різних видів, товщини та діаметра вхідного отвору, тому не завжди однією і тією самою матрицею можна пресувати дві різні гільзи під дріт однакового перетину.
Опресовування кабелю: для якісного опресовування кабельних з’єднувальних гільз необхідно очистити жилу від ізоляції, підібрати відповідний з’єднувач і правильно підібрати гідравлічний прес.
Рекомендації з опресовування: жила має чітко відповідати діаметру гільзи, якщо матеріал гільзи алюміній, то слід підібрати з’єднувальну гільзу такого самого перерізу, що й переріз дроту. Якщо матеріал виробу мідь, то необхідно використовувати мідні або мідно-луджені кабельні гільзи “Контакт-Енерго”.
Якість пресування: правильне опресування кабельного наконечника або гільзи гарантує надійне з’єднання, яке буде тривалий час не створювати проблем.
