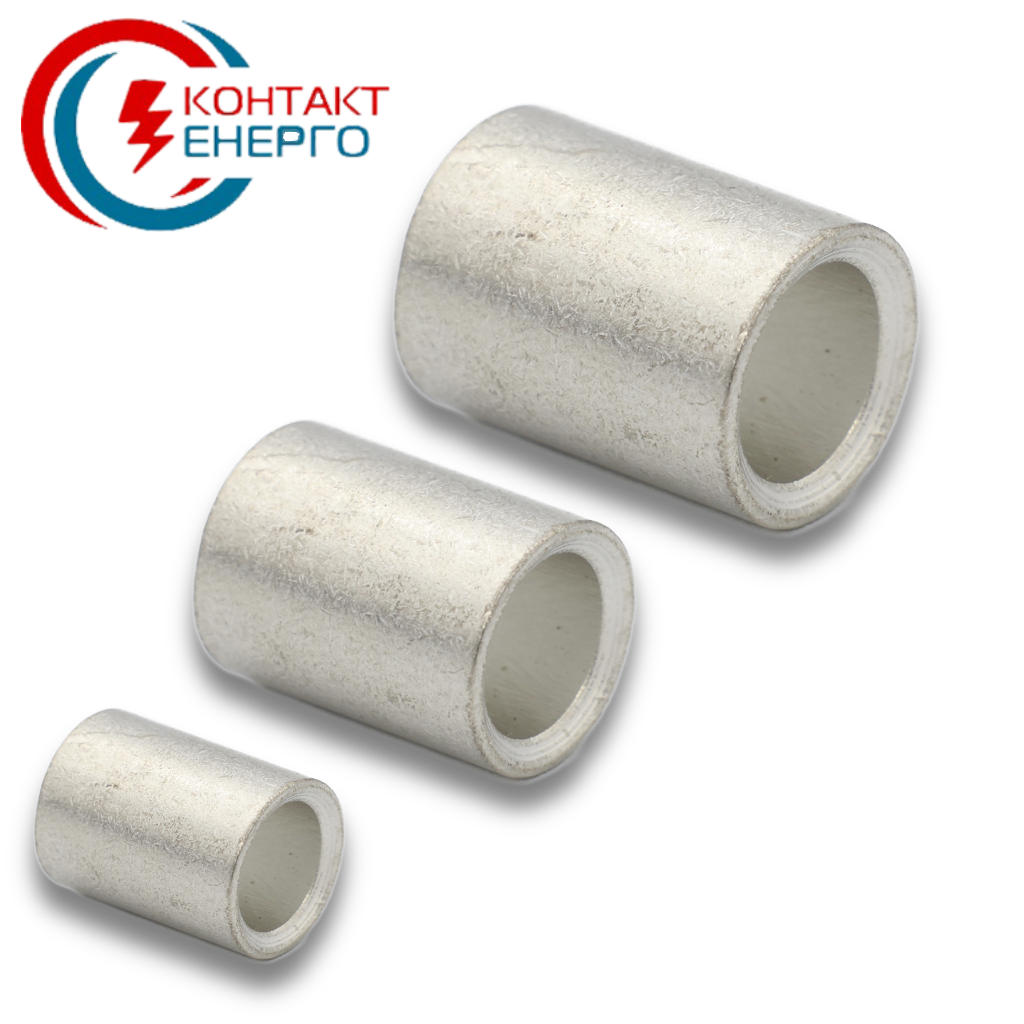

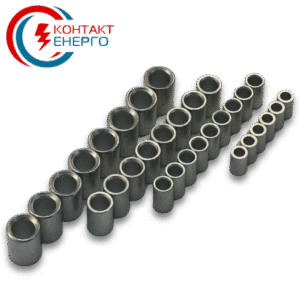

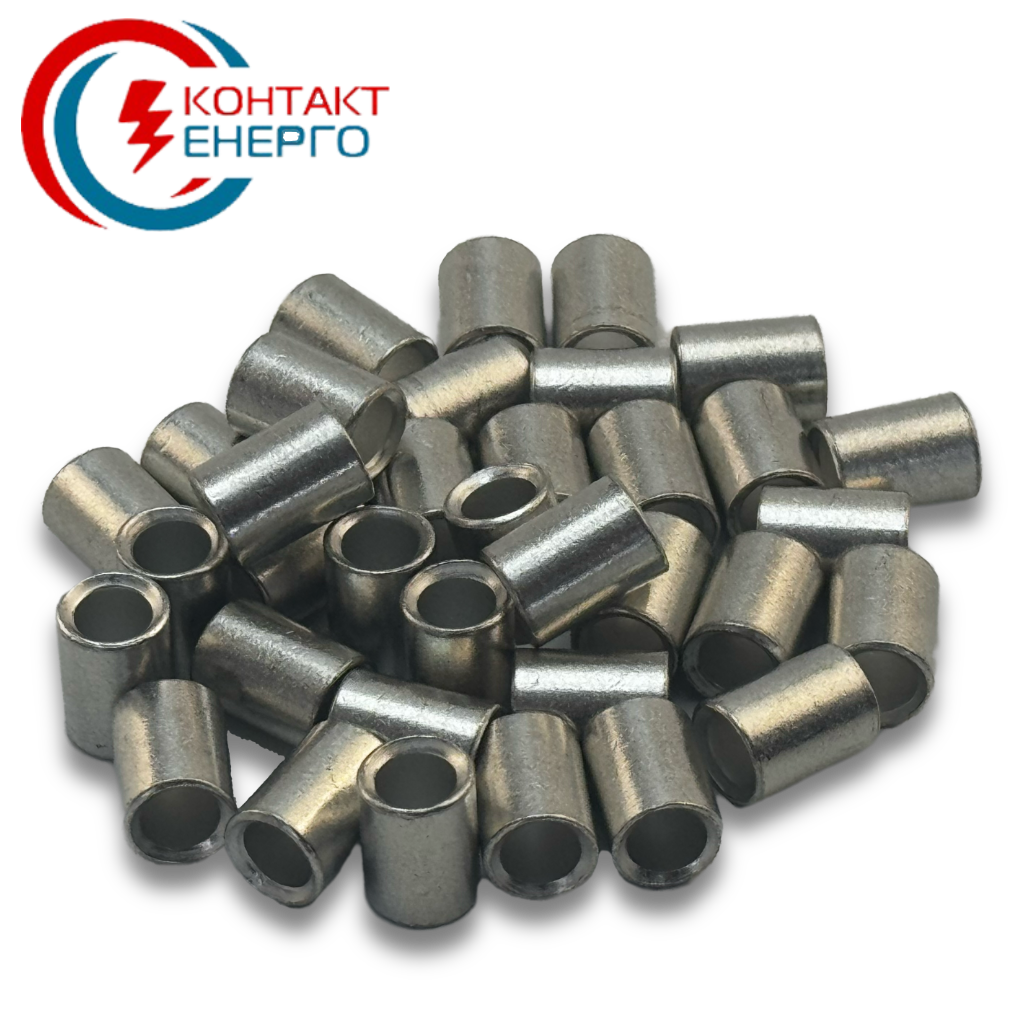

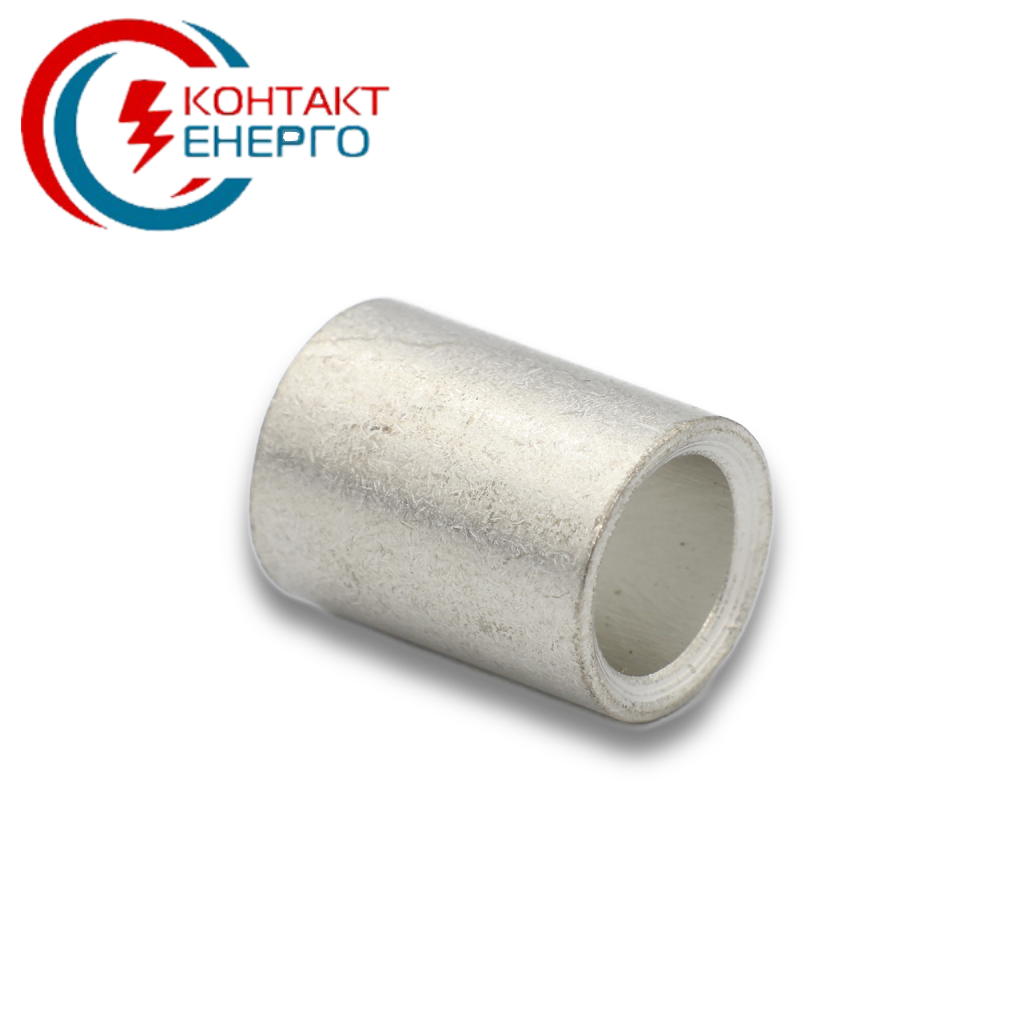

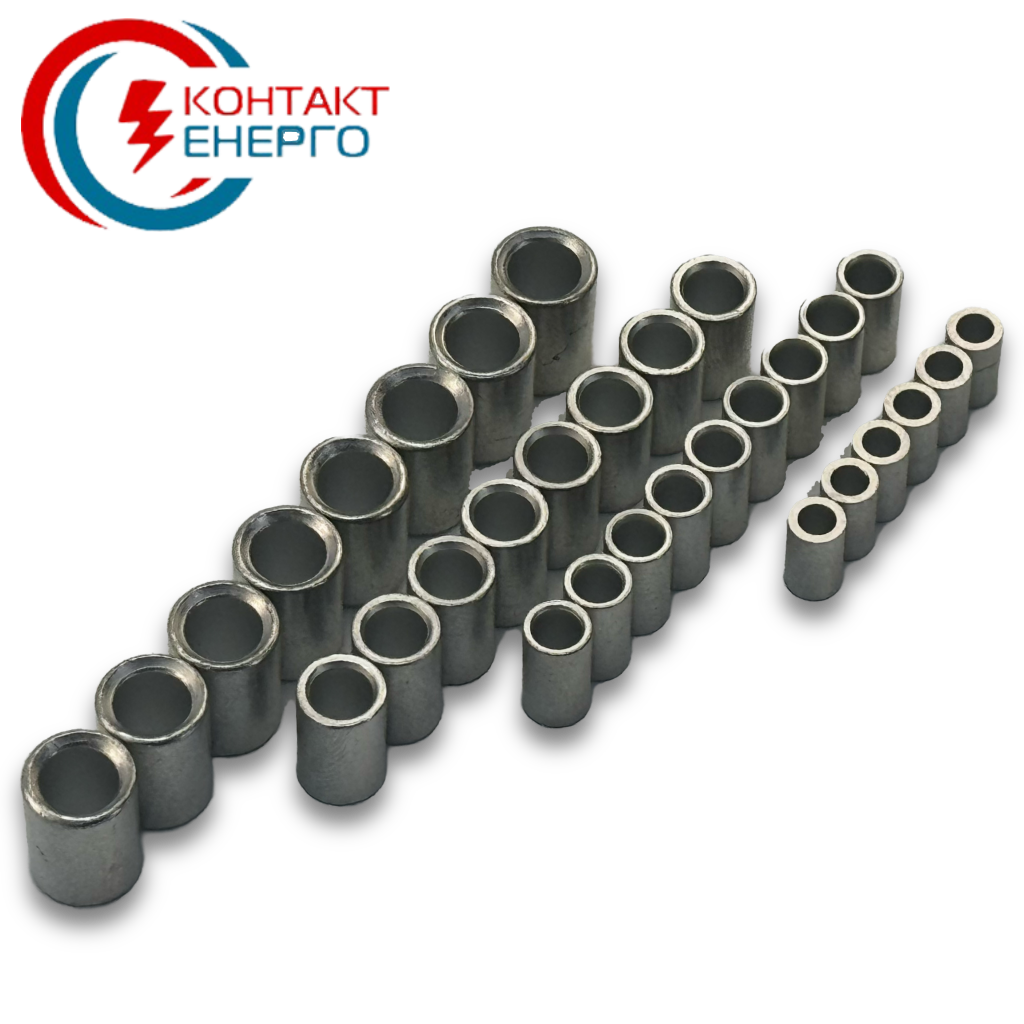

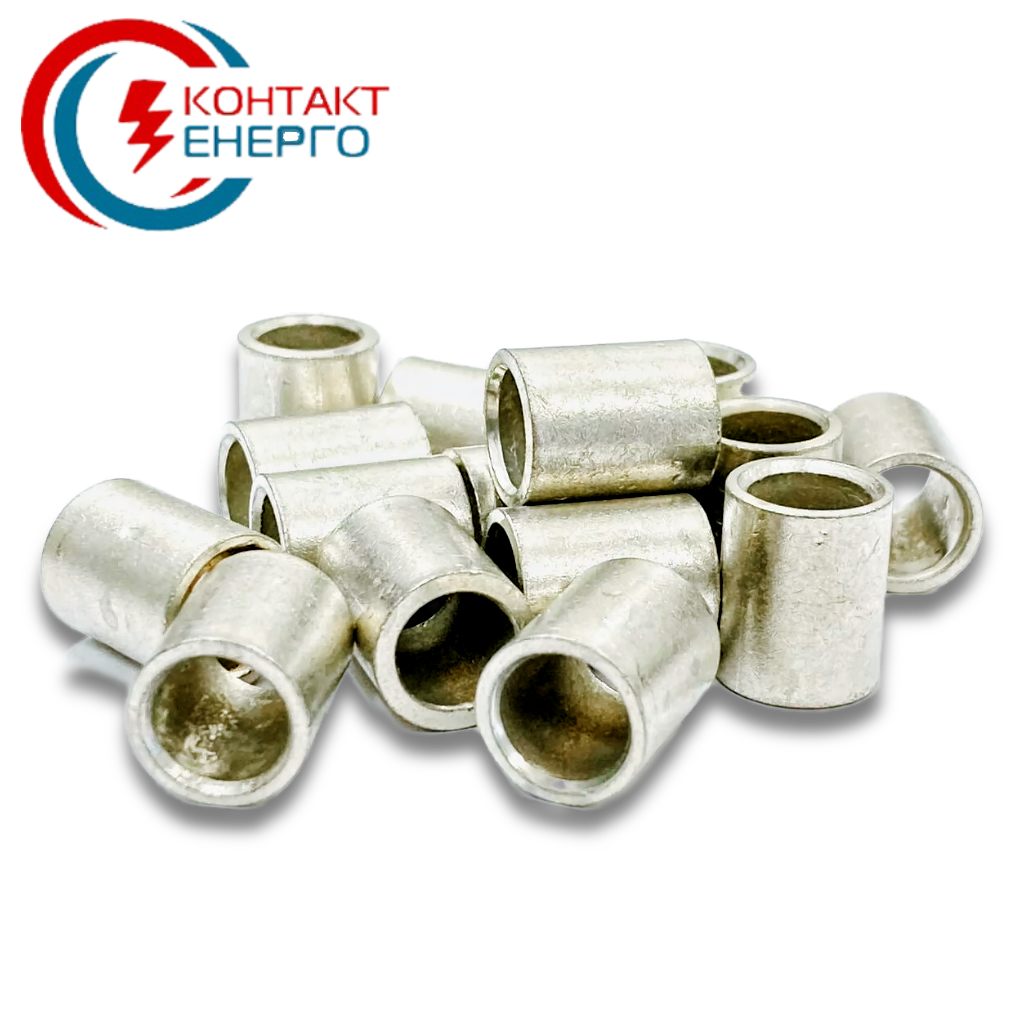

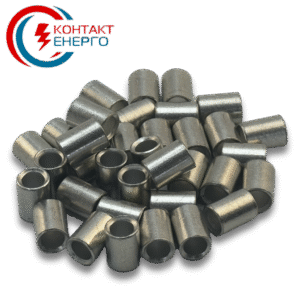

Гільзи мідні лужені ГМЛ-П

5,00 грн. – 25,00 грн.

Перетин	10мм² , 16мм² , 25мм² , 4 мм² , 6мм²

Перетин

Артикул: Невідомо Категорія: Гільзи

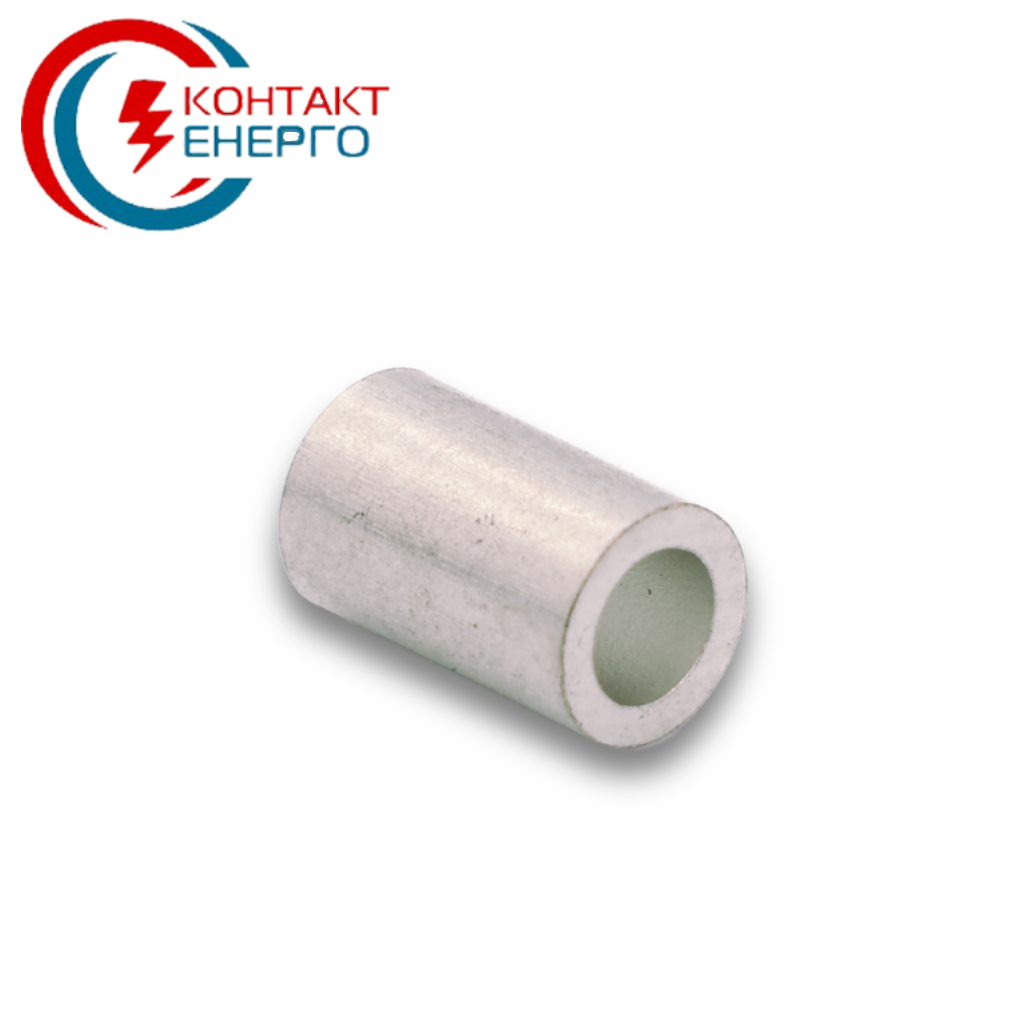

Гільзи мідні лужені ГМЛ-П (GTY-P) для паралельного з’єднання кабельних жил

Гільзи мідні лужені ГМЛ-П (GTY-P) – надійне рішення для швидкого та безпечного паралельного з’єднання електричних проводів під час монтажу електропроводки у житлових, комерційних та промислових приміщеннях.

Вироби виготовлені з високоякісної міді марки М1 з луженим покриттям, що забезпечує надійний захист від корозії, стабільний електричний контакт і тривалий термін служби навіть у вологих умовах.

Конструкція гільзи ГМЛ-П дозволяє одночасно з’єднувати кілька кабельних жил методом опресування, гарантуючи рівномірний розподіл струму та мінімальні втрати напруги в місці з’єднання.

Переваги гільз GTY-P

Матеріал – мідь марки М1 з луженням для захисту від окислення
Короткий корпус – зручне встановлення в розподільчих коробках та підрозетниках
Монтаж опресуванням – швидко, надійно, без додаткових інструментів
Широкий діапазон перерізів – від 4 до 25 мм²
Сумісність – з мідними кабелями різних перерізів

Технічні характеристики

Артикул	Переріз, мм²	∅D, мм	∅d, мм	L, мм	Матеріал
GTY-P 4	4	4,3	2,6	7	Мідь М1, лудження
GTY-P 6	6	5,1	3,3	9	Мідь М1, лудження
GTY-P 10	10	6,5	4,4	10	Мідь М1, лудження
GTY-P 16	16	8,0	5,5	11	Мідь М1, лудження
GTY-P 25	25	9,7	6,9	13	Мідь М1, лудження

Де застосовуються гільзи ГМЛ-П

Гільзи електромонтажні ГМЛ-П використовуються:

при монтажі електропроводки у квартирах, будинках та офісах
для з’єднання жил у розподільчих коробках та підрозетниках
у щитових та розподільчих панелях
при підключенні освітлення, розеток та інших споживачів

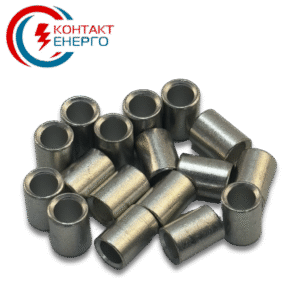

Кабельні гільзи ГМЛ-П мідні ГМП-П Гильза кабельная

Гільзи GTY-P обирають електрики, монтажники та будівельні організації по всій Україні завдяки простоті монтажу та гарантованій якості з’єднання.

Замовте гільзи ГМЛ-П в «Контакт-Енерго»

Обирайте потрібний переріз – 4, 6, 10, 16 або 25 мм² – і замовляйте з доставкою по Україні. Гарантуємо якість продукції та оперативну обробку замовлень.

Монтаж

Монтаж гільз ГМЛ-П (GTY-P) — інструкція з встановлення

Що знадобиться для монтажу

Гільзи ГМЛ-П відповідного перерізу
Прес-кліщі (кримпер) для опресування
Стриппер або монтажний ніж для зняття ізоляції
Ізолювальна трубка (термоусадка) або ізолента

Покрокова інструкція

Крок 1 — Підготовка проводів Зніміть ізоляцію з кожного провідника, який потрібно з’єднати. Довжина оголеної жили повинна дорівнювати довжині гільзи або бути на 1–2 мм більшою — це забезпечує повний контакт жили по всій внутрішній поверхні гільзи. Для GTY-P це:

Артикул	Довжина зачистки
GTY-P 4 (L:7 мм)	7–9 мм
GTY-P 6 (L:9 мм)	9–11 мм
GTY-P 10 (L:10 мм)	10–12 мм
GTY-P 16 (L:11 мм)	11–13 мм
GTY-P 25 (L:13 мм)	13–15 мм

⚠️ Скручувати жили між собою не потрібно — гільза після опресування сама забезпечує надійне з’єднання.

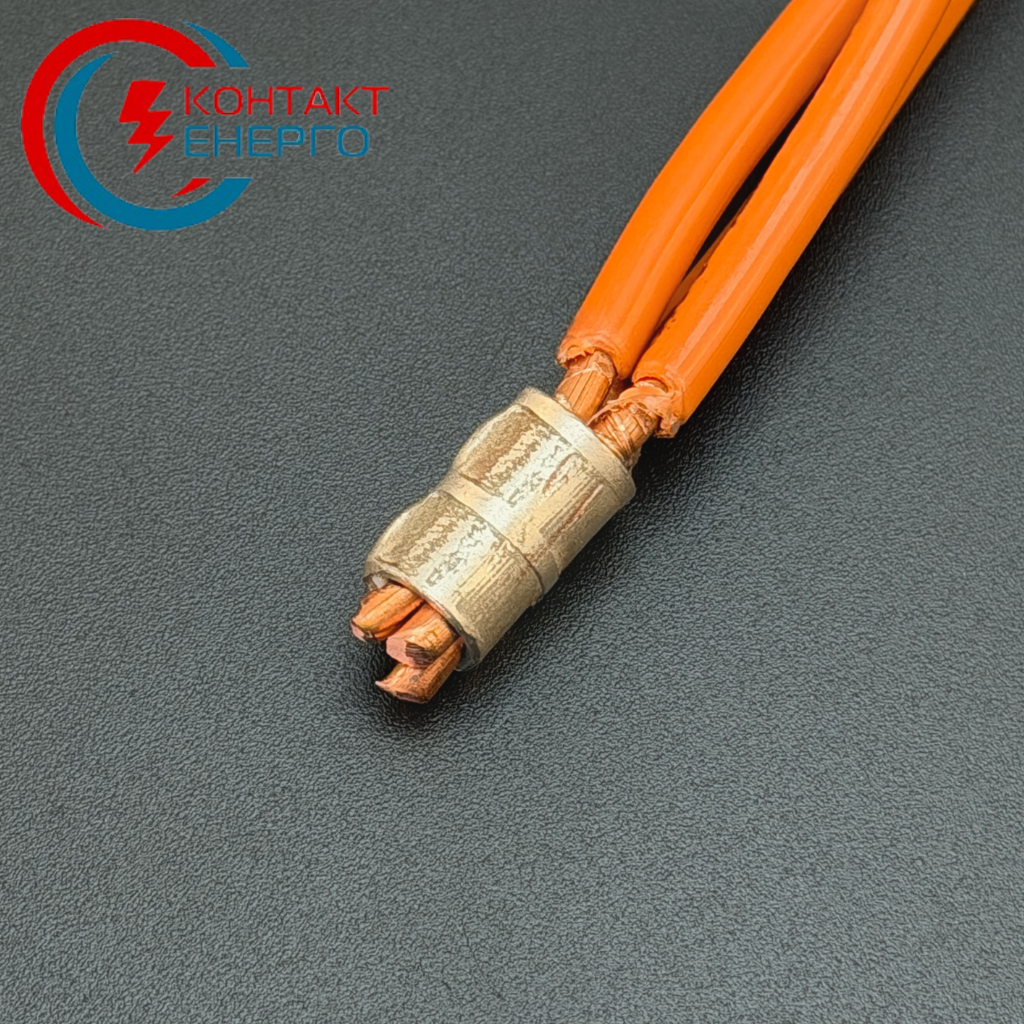

Крок 2 — Введення проводів у гільзу Складіть усі провідники паралельно і введіть їх одночасно з одного боку гільзи — так само, як при звичайній скрутці, але без скручування. Провідники мають щільно розміститись всередині та досягти протилежного торця гільзи.

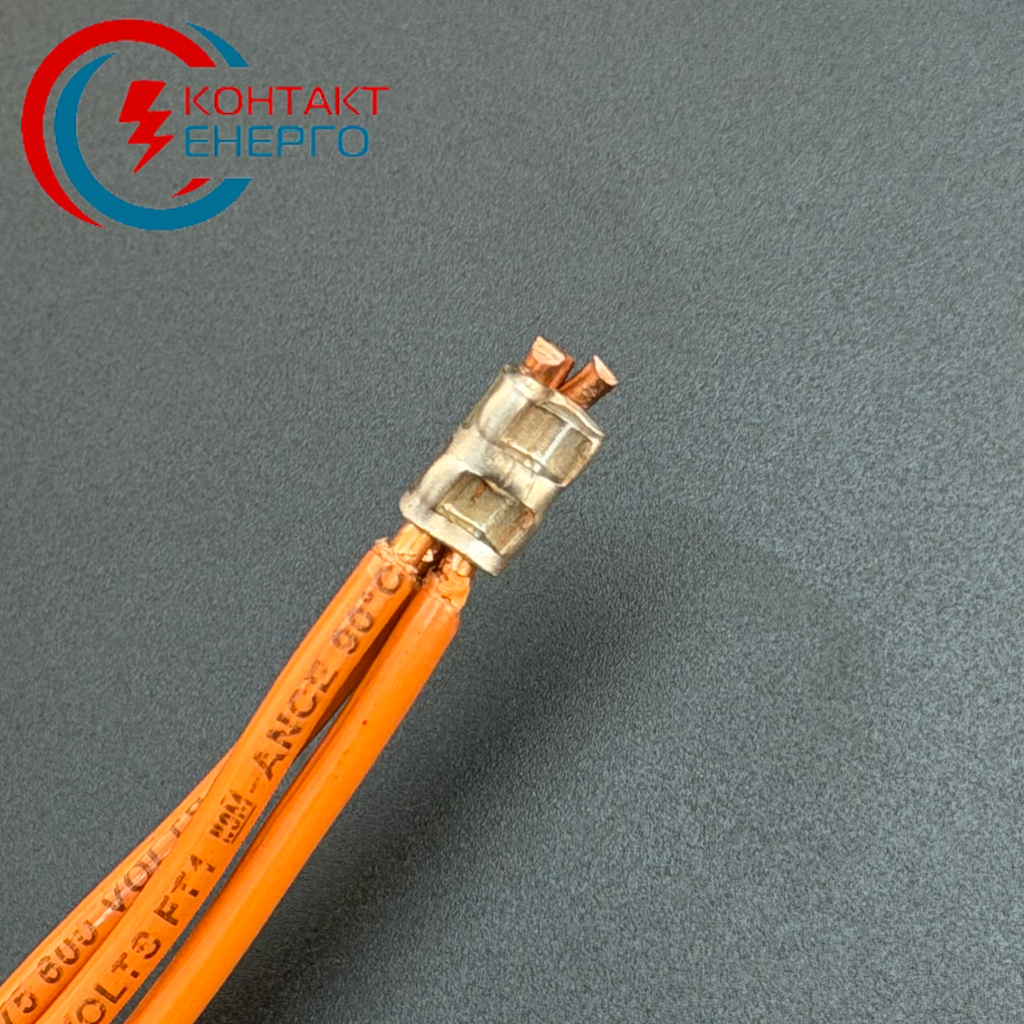

✅ Жили повинні виступати з протилежного боку гільзи на 1–2 мм — це підтверджує правильну глибину введення.

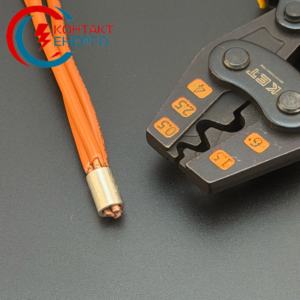

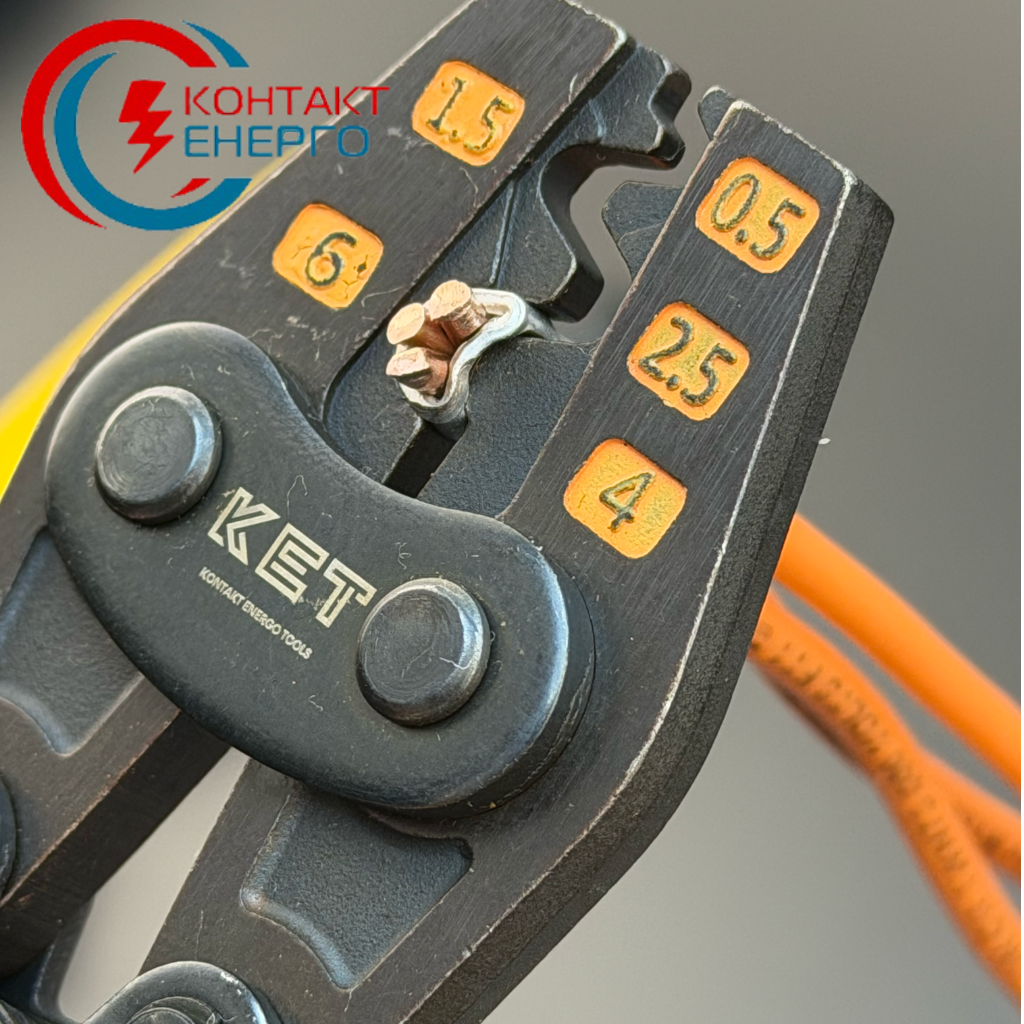

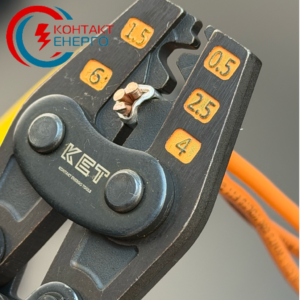

Крок 3 — Опресування Встановіть гільзу з проводами у прес-кліщі (кримпер), підібравши матрицю відповідно до перерізу гільзи. Виконайте один обтиск по центру гільзи. Обтиск повинен бути рівномірним по всьому периметру.

✅ Правильно обтиснута гільза не прокручується і не витягується при потягуванні за провід.

Крок 4 — Ізоляція з’єднання Після опресування місце з’єднання необхідно заізолювати:

Термоусадкова трубка — надіньте заздалегідь на один із проводів, насуньте на гільзу та прогрійте будівельним феном. Це найнадійніший спосіб.
Ізолента — намотайте щільно в 2–3 шари з перекриттям ізоляції проводу на 10–15 мм з кожного боку.

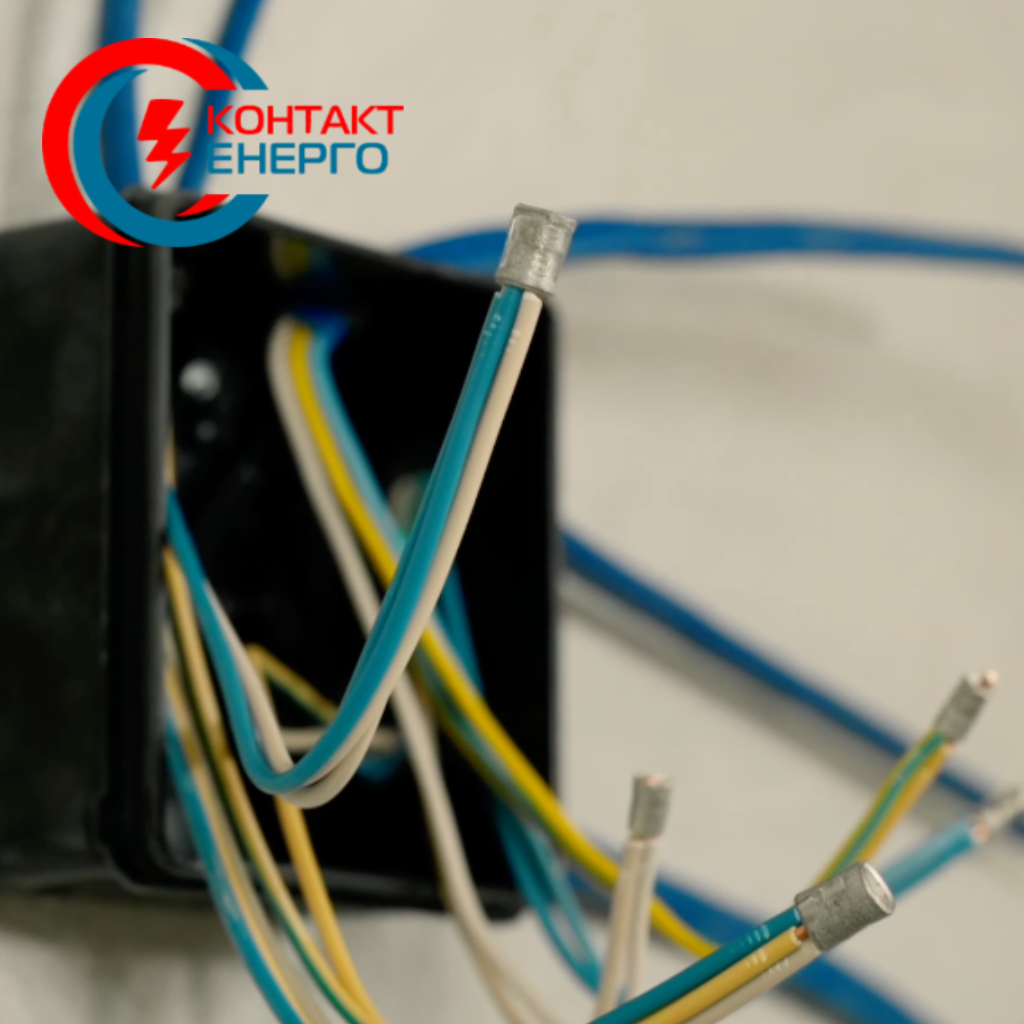

Крок 5 — Укладання в коробку Готове з’єднання акуратно вкладіть у розподільчу коробку або підрозетник. Гільзи GTY-P мають короткий корпус, що спрощує розміщення навіть при обмеженому просторі всередині коробки.

Важливі правила монтажу

Використовуйте гільзу лише з мідними проводами – алюмінієві жили несумісні з ГМЛ-П

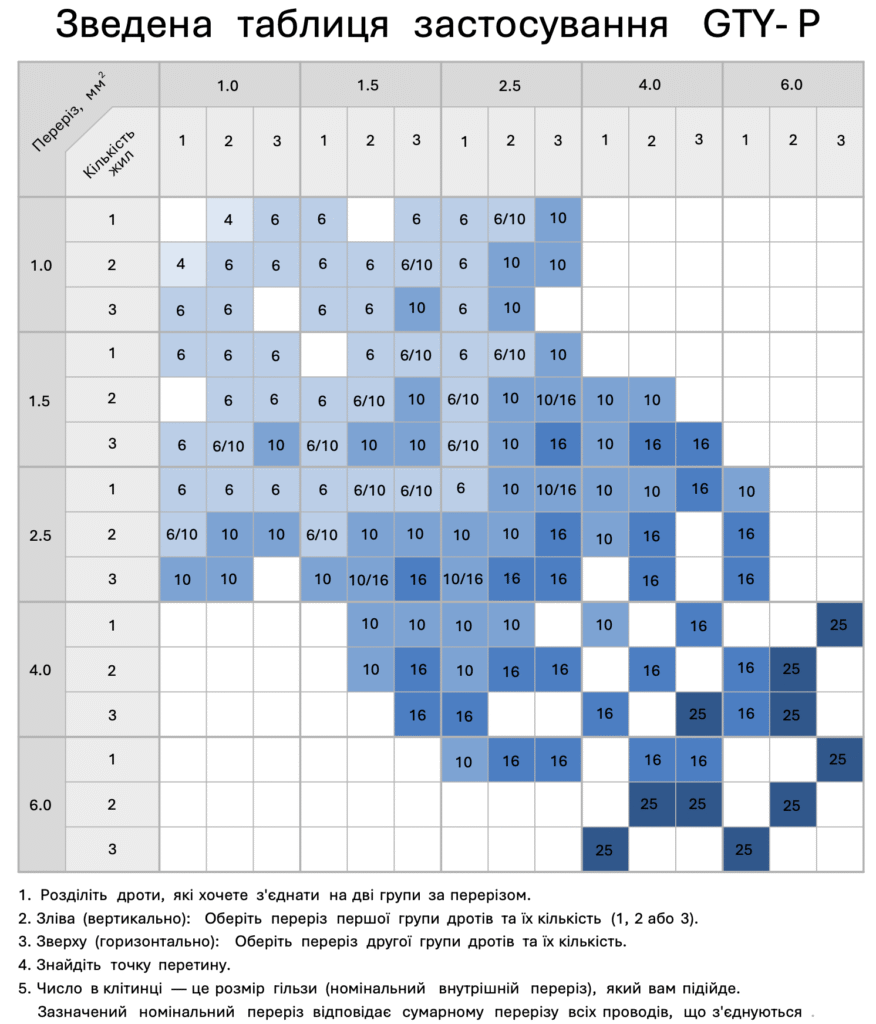

Підбирайте переріз гільзи точно під сумарний переріз усіх жил, що з’єднуються
Не використовуйте гільзу повторно після опресування – деформований корпус не забезпечить надійного контакту
Роботи виконуйте лише при знеструмленій мережі
