Кінцеві ізольовані ковпачки КІЗ

Кінцеві ізольовані заглушки (ковпачки) КІЗ під опресування 0,5-25 мм²

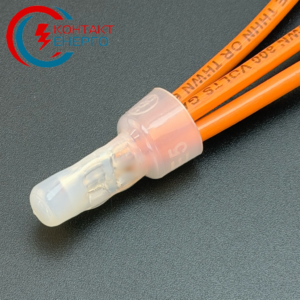

Кінцеві ізольовані заглушки КІЗ – це ковпачки під опресування для нерозбірного з’єднання кількох мідних проводів в одній точці. Всередині безшовна лужена гільза з міді М1, по суті та сама ГМЛ-П, тільки вже в напівпрозорому нейлоновому корпусі без галогенів. Обтискаються прес-кліщами з клиноподібним обтиском «крапка» (ПК-16М, ПК-6М, ПК-16). Шість типорозмірів на сумарний переріз від 0,5 до 25 мм².

Ковпачок КІЗ – це з’єднувальний затискач, у якому мідна гільза під опресування одразу закрита ізолюючим корпусом. Якщо чесно, конструктивно це звичайна лужена гільза ГМЛ-П, на яку виробник уже вдягнув «шапку» з поліаміду. Різниця в одному: після обтиску нічого не треба ізолювати. Ні термоусадки, ні ізоленти – з’єднання готове.

Головна відмінність від скрутних ковпачків ЗІЗ – з’єднання нерозбірне. Обтиснута гільза тримає жили механічно, не розкручується від вібрації і не слабне з роками, як буває з конічною пружиною. Для розподільчих коробок, куди після здачі об’єкта ніхто не заглядає, це якраз те, що треба.

Корпус напівпрозорий. Видно, чи дійшли жили до дна гільзи і де саме пройшов обтиск, тож контроль якості буквально на око. Монтажники це цінують: не треба розбирати з’єднання, щоб переконатися, що все зроблено правильно.

Технічні характеристики

Таблиця розмірів ковпачків КІЗ

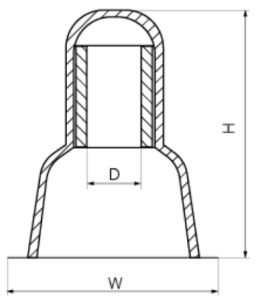

Розміри ковпачків КІЗ наведені за кресленням: H – загальна висота ковпачка, D – внутрішній діаметр мідної гільзи, W – зовнішній діаметр основи (спідниці) корпусу. Усі розміри в міліметрах.

Комбінації в останній колонці орієнтовні. Головне правило просте: сумарний переріз пучка має вкладатися в діапазон типорозміру, а жили мають заходити в гільзу діаметром D щільно, але без зусилля.

Основні характеристики КІЗ

Кінцеві ізольовані заглушки під опресування, тип КІЗ – коротко про головне:

• Призначені для з’єднання мідних проводів методом опресування
• Матеріал контактної частини: безшовна мідна трубка марки М1
• Покриття: електролітичне лудіння
• Матеріал корпусу: нейлон, не містить галогенів
• Матеріал корпусу не підтримує горіння
• Термостійкість ізоляції: 105 °C
• Напівпрозорий корпус дозволяє контролювати глибину введення жил і процес опресування
• Гарантована якість і надійність електричних з’єднань
• Швидкий, легкий і безпечний монтаж
• На відміну від розбірних з’єднань ізолюючими ковпачками ЗІЗ, опресування дає нерозбірне з’єднання, захищене від несанкціонованого втручання

КІЗ і гільза ГМЛ-П: у чому зв’язок

Ковпачок КІЗ – це, по суті, мідна лужена гільза ГМЛ-П, яку ізолювали ще на заводі і закрили з одного боку. Принцип з’єднання той самий: жили заводяться в мідну трубку і обтискаються, а надійність контакту дає саме деформація міді, а не пружина чи гвинт.

Різниця в двох моментах. Перший: гільза в КІЗ глуха (кінцева), тому жили заводяться з одного боку і з’єднання виходить «відгалужувальним» – ідеально для коробок. Другий: ізоляція вже на місці, тому відпадає окремий крок з термоусадкою. На практиці це економить хвилину на кожному вузлі, а в квартирі таких вузлів десятки.

Звідси й інструмент: оскільки всередині та сама гільза, що й у ГМЛ-П, обтискається вона тими самими кліщами з клиноподібним пуансоном.

Яким інструментом обтискати КІЗ

Ковпачки КІЗ монтуються прес-кліщами з клиноподібною формою обтиску, тобто з профілем «крапка», – такими як ПК-16М, ПК-6М або ПК-16. Клиноподібний пуансон вдавлює гільзу в одній точці прямо крізь корпус: мідь деформується і затискає жили, а еластичний поліамід при цьому не розривається.

Кліщі з шестигранним чи трапецієвидним профілем для ізольованих наконечників сюди не підходять. Вони обтискають по колу, через що гільза або недотиснута, або корпус розчавлений. Неприємно, коли з’єднання в коробці відгорає через рік саме через неправильний інструмент.

Як змонтувати ковпачок КІЗ

1. Підберіть типорозмір КІЗ за сумарним перерізом з’єднуваних жил (див. таблицю розмірів).
2. Зачистіть жили: приміряйте по самому ковпачку, щоб оголена мідь доходила до дна гільзи, а ізоляція проводу трохи заходила в спідницю корпусу.
3. Складіть жили разом і вирівняйте торці. Щоб пучок не розсипався, його можна злегка скрутити.
4. Заведіть пучок у ковпачок до упору – через напівпрозорий корпус видно, що торці дійшли до дна.
5. Встановіть ковпачок у гніздо кліщів відповідного перерізу так, щоб пуансон ліг на середину гільзи, і стисніть ручки до кінця ходу.
6. Перевірте з’єднання: потягніть кожну жилу окремо, жодна не повинна вийти. Невдало обтиснутий ковпачок замінюють новим, повторно КІЗ не використовуються.

Порада з практики: не обтискайте біля краю спідниці. Пуансон має лягти на мідну гільзу, а не на порожній пластик, і через прозорий корпус це добре видно ще до того, як ви стиснете ручки.

Переваги ковпачків КІЗ

• Нерозбірне з’єднання – не розкручується від вібрації і не слабне з часом
• Лужена мідна гільза, як у ГМЛ-П: стабільний контакт і захист від окислення
• Ізоляція вже на місці – не потрібні термоусадка та ізолента
• Напівпрозорий корпус з поліаміду дозволяє бачити глибину заходу жил і місце обтиску
• Шість типорозмірів на сумарний переріз від 0,5 до 25 мм²
• Компактність – коробка з КІЗ закривається легше, ніж зі скрутками під ізолентою
• Монтаж поширеними кліщами ПК-16М, ПК-6М, ПК-16

Призначення та сфера застосування

Кінцеві ізольовані заглушки КІЗ призначені для з’єднання та відгалуження мідних проводів у розподільчих і монтажних коробках, підрозетниках, світильниках, щитах. Часто ними збирають у вузол нульові та захисні провідники, де важлива саме надійність, а розбирати з’єднання надалі ніхто не планує.

До речі, в одному ковпачку з’єднують тільки однорідні метали. Мідь з міддю – так, мідь з алюмінієм – ні: для цього існують окремі рішення з пастою чи перехідними затискачами.

Порівняння: КІЗ, ЗІЗ і гільза ГМЛ-П

Ковпачки КІЗ, скрутні ковпачки ЗІЗ і гільзи ГМЛ-П вирішують одне завдання – з’єднання кількох проводів, але відрізняються способом монтажу та надійністю.

Кому підійдуть

Ковпачки КІЗ оберуть електромонтажники, які роблять проводку «раз і назавжди»: квартири під ключ, офіси, комерційні об’єкти. Також їх беруть ті, хто вже має кліщі ПК-16М чи ПК-6М для гільз ГМЛ і не хоче окремо возитися з термоусадкою на кожному з’єднанні.
