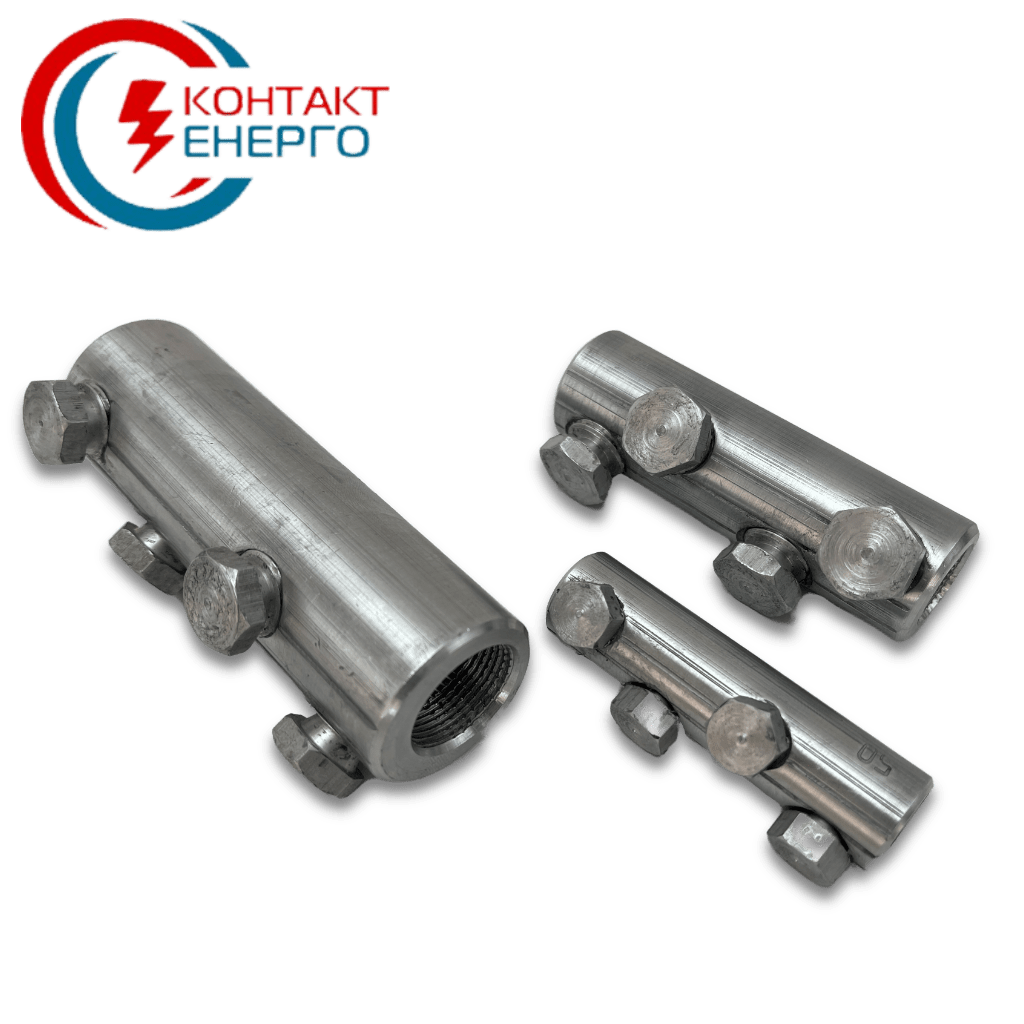

Універсальний болтовий з’єднувач 4ГБС

Діапазон цін: від 168.00грн. до 356.00грн.

Перетин мм2	10-25мм², 150-240мм², 25-50мм², 6-16мм², 70-120мм²

Перетин мм2

Артикул: Невідомо Категорія: Гільзи

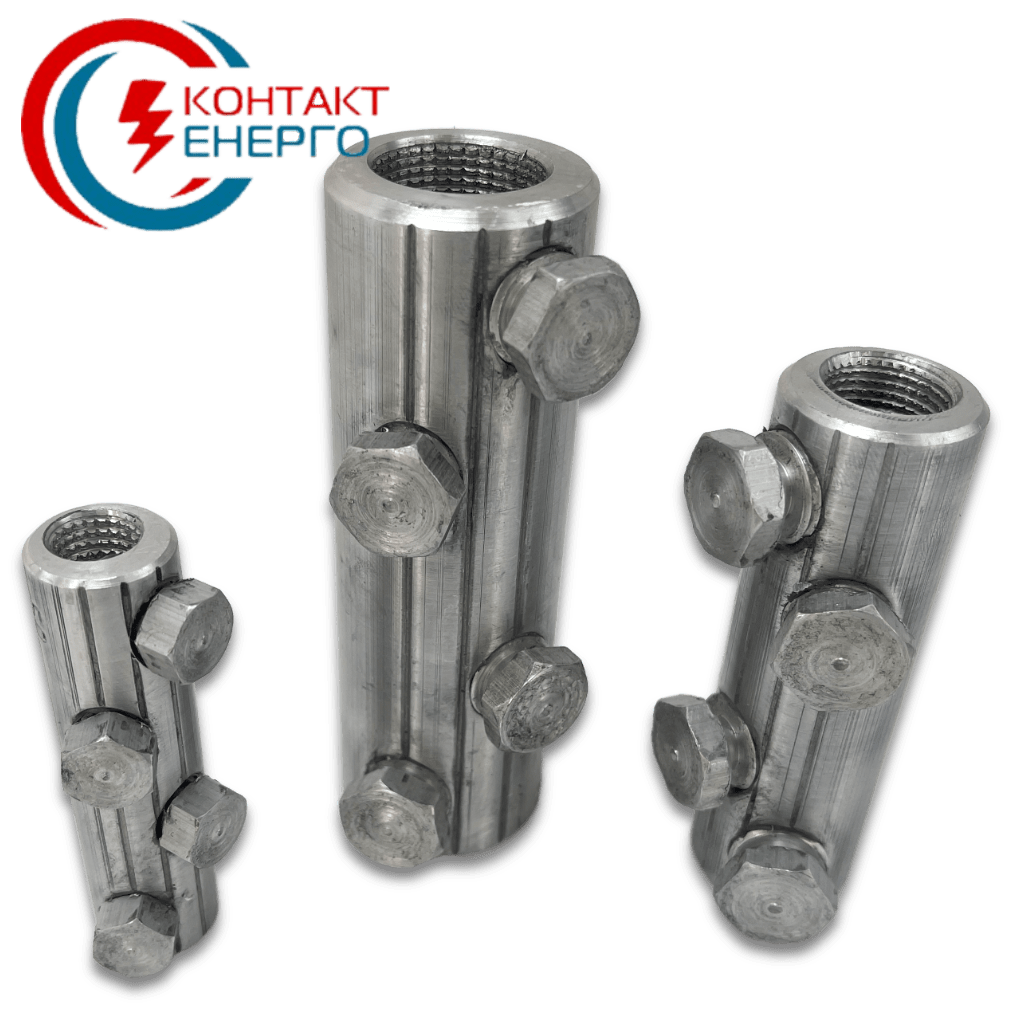

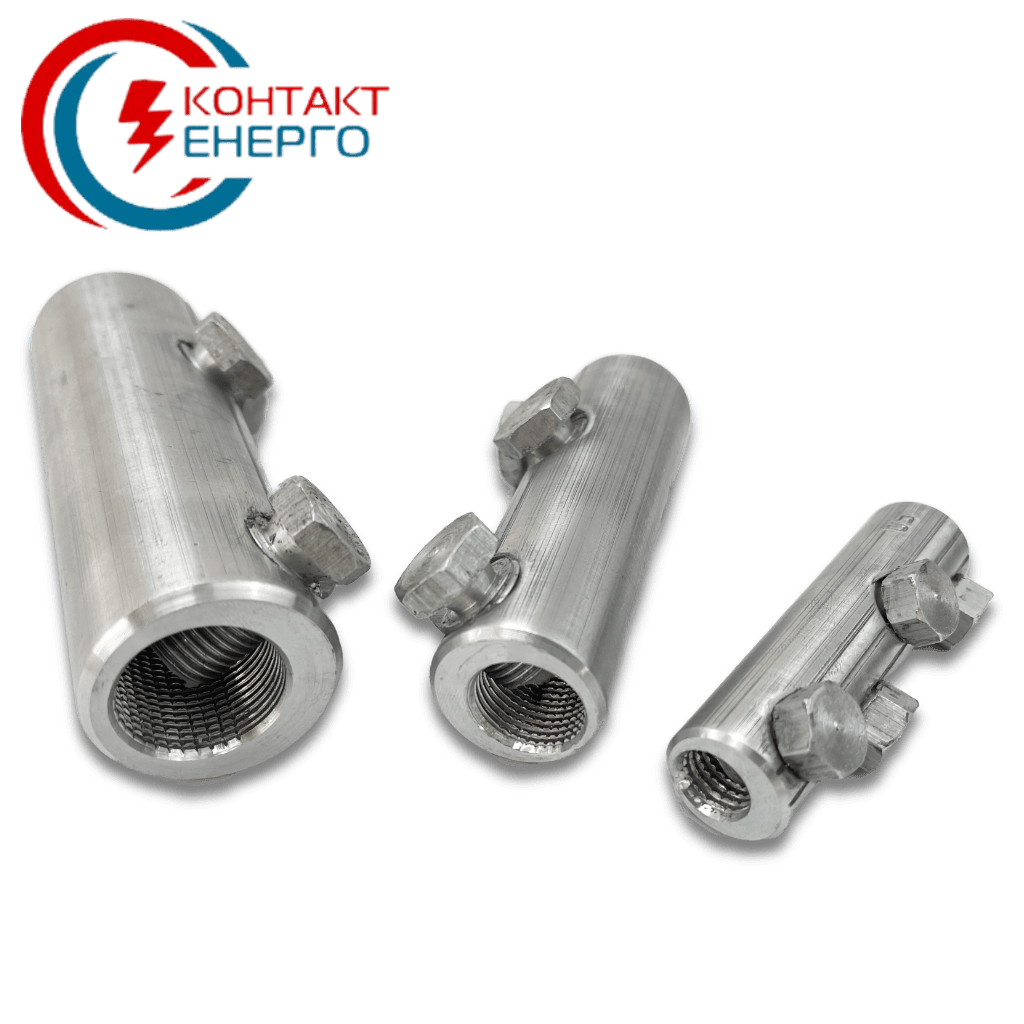

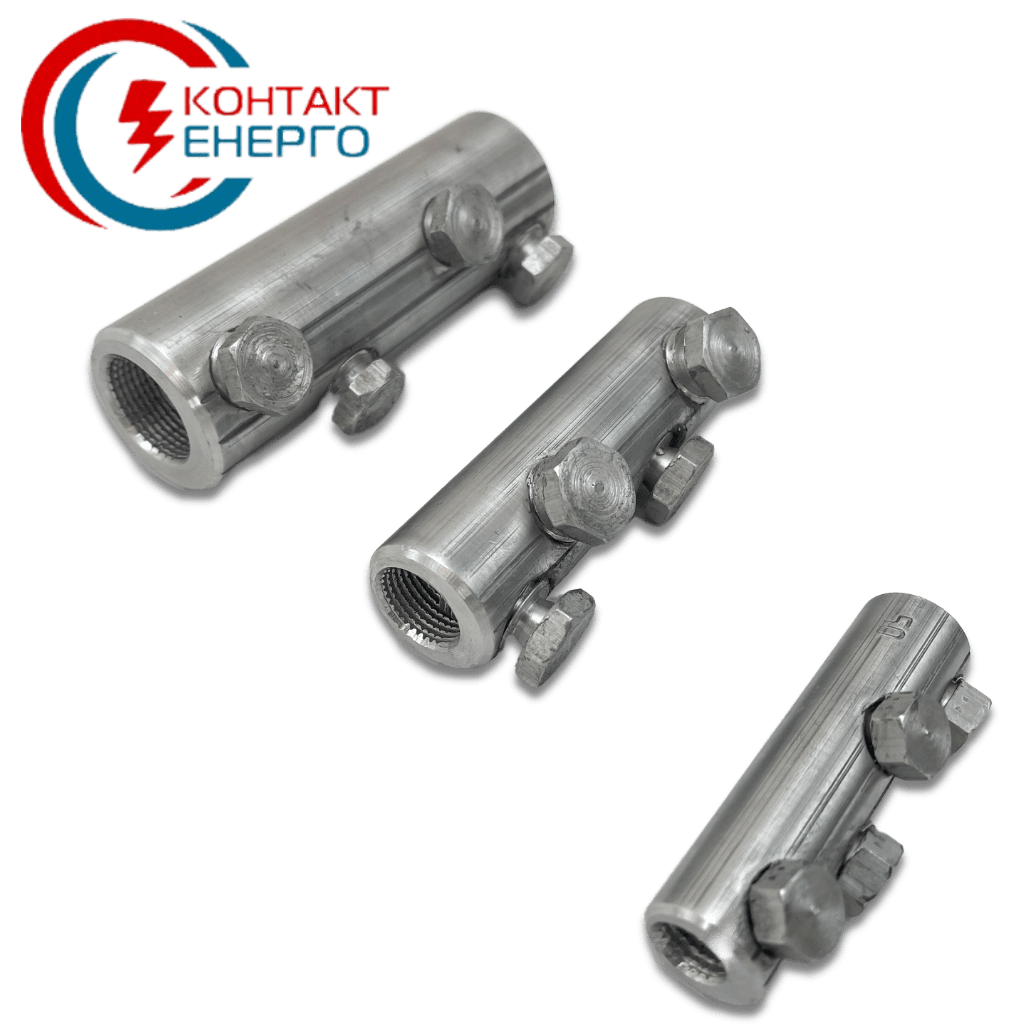

Універсальні болтові кабельні гільзи 4ГБС

Універсальні болтові кабельні гільзи 4ГБС “Контакт-Енерго” призначені для з’єднання будь-якого типу кабельних жил: алюмінієвих і мідних, круглих і секторних, моножильних і багатодротяних. Кожен болтовий з’єднувач є мультирозмірним і розрахований на діапазон перетинів кабелю. Корпуси болтових з’єднувачів 4ГБС “Контакт-Енерго” виготовлено зі спеціального алюмінієвого сплаву, що має високу електричну провідність і корозійну стійкість рифлена накатка на внутрішній поверхні циліндричної частини з’єднувача 4ГБС збільшує площу та механічну міцність контактного з’єднання. Конструкція болтів має кілька проточок з рівних шийок завдяки чому зрив головки відбувається нижче або врівень поверхні з’єднувача. Рекомендовані для монтажу термоусадочних муфт та оснащення ремонтно-аварійних служб.

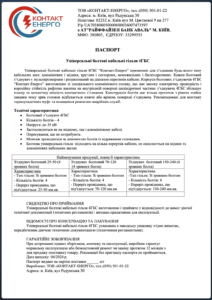

Технічні характеристики

Болтовий з’єднувач 4ГБС
Кількість болтів – 4
Напруга: до 35 кВ
Застосовуються як на мідному, так і алюмінієвому кабелі.
Опресування, що не потребують.
Монтаж проводиться за допомогою болтів із відривними головками.
Болтова універсальна гільза підходить на кілька перерізів кабелю, не окислюється на мідних та алюмінієвих кабельних жилах.

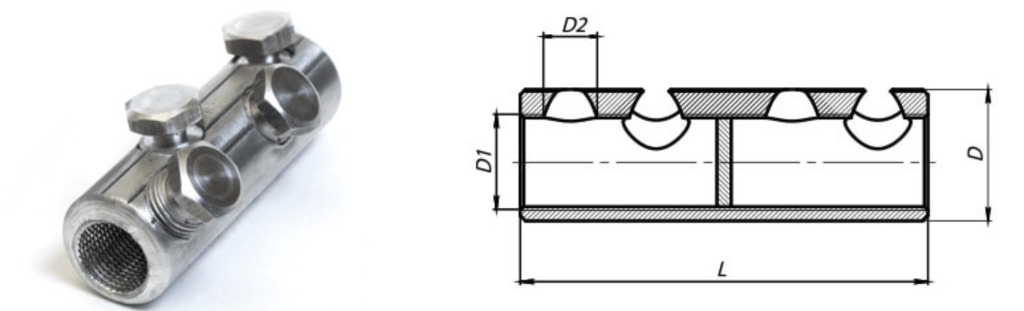

Гильза кабельная 4ГБС

Обозначение типа соединителя болтового	Сечение соединяемых жил, мм² по ГОСТ 22483-77	Размеры, мм				Кол-во болтов	Масса, кг не менее
Обозначение типа соединителя болтового	Сечение соединяемых жил, мм² по ГОСТ 22483-77	L	D	D1	D2	Кол-во болтов	Масса, кг не менее
4ГБС 25-50	25-50	75	20	М12х1,0	М12х1,25	4	0,052
4ГБС 70-120	70-120	90	28	М18х1,5	М16х1,5	4	0,120
4ГБС 150-240	70-120	114	37	М24х1,5	М16х1,5	4	0,260

Монтаж

Технологія з’єднання і окінцювання жил силових кабелів з використанням болтових з’єднувачів і наконечників включає такі кроки:
Видалити ізоляцію з кінців жил кабелю на довжину, що дорівнює глибині заходу жили в з’єднувач (наконечник) плюс 5 мм.
Знежирити внутрішню поверхню з’єднувача (наконечника) і поверхню оголених ділянок жил за допомогою розчинника.
Ввести зачищені ділянки жил у порожнини з’єднувачів (наконечників) до упору і зробити попереднє затягування болтів.
Жорстко зафіксувати з’єднувач (наконечник) спеціальним інструментом-струбциною і зробити плавне остаточне затягування болтів до зриву головок.
Під час монтажу болтових наконечників першою зривається головка болта, розташованого ближче до лопатки; під час монтажу з’єднувача – голівки болтів, що найближчі до центральної розділової перегородки. Якщо в місцях зриву болтів утворилися виступи і нерівності, їх слід видалити напилком, попередньо захистивши ізоляцію жили від металевої тирси.

Переваги

Призначені для з’єднання будь-якого типу кабельних жил: алюмінієвих і мідних, круглих і секторних, моножильних і багатодротяних
Кожен болтовий з’єднувач є мультирозмірним і розрахований на діапазон перетинів кабелю
Х-подібне кутове розташування болтів відповідає європейським стандартам і гарантує механічну міцність з’єднання
Ексцентриковий отвір під кабельну жилу в корпусі з’єднувача
Робоча напруга: до 35 кВ
Матеріал корпусу і болтів: спеціальний алюмінієвий сплав
Кріплення на жилі здійснюється методом загвинчування болтів зі зривною головкою. Болтові головки зриваються при досягненні встановленого моменту, що забезпечує оптимальні механічні та електричні властивості контактного з’єднання
Конструкція болтів має кілька проточок – зривних “шийок”, завдяки чому зрив голівки відбувається врівень або нижче поверхні з’єднувача
З’єднувачі мають внутрішню конструктивну перегородку, що визначає глибину заходу кабельної жили
Рифлена накатка на внутрішній поверхні циліндричної частини з’єднувачів збільшує площу і механічну міцність контактного з’єднання
На кожному з’єднувачі вибито маркування із зазначенням номінального діапазону перетинів кабелю і логотипу виробника
Рекомендовані для монтажу термоусаджуваних муфт і оснащення ремонтно-аварійних служб
Діапазони застосування болтових наконечників і з’єднувачів збігаються з діапазонами термоусаджуваних кабельних муфт, що робить їх ідеальним доповненням для комплектації наборів кабельних муфт
