Гільзи алюміневі ГА

8,00 грн. – 96,00 грн.

Перетин мм2	10мм² , 16мм² , 25мм² , 35мм² , 50мм² , 70мм² , 95мм² , 120мм² , 150мм² , 185мм² , 240мм² , 300мм²

Перетин мм2

Артикул: Невідомо Категорія: Гільзи

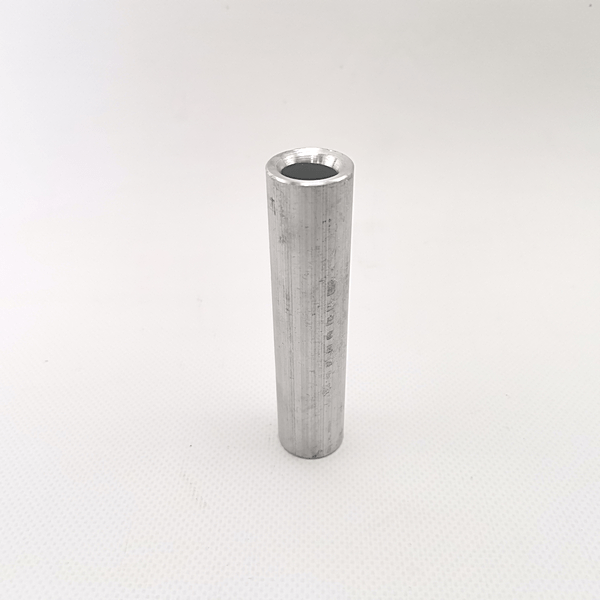

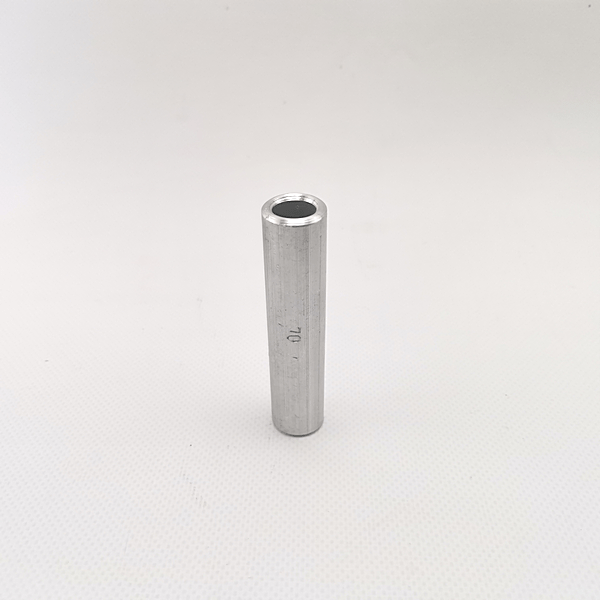

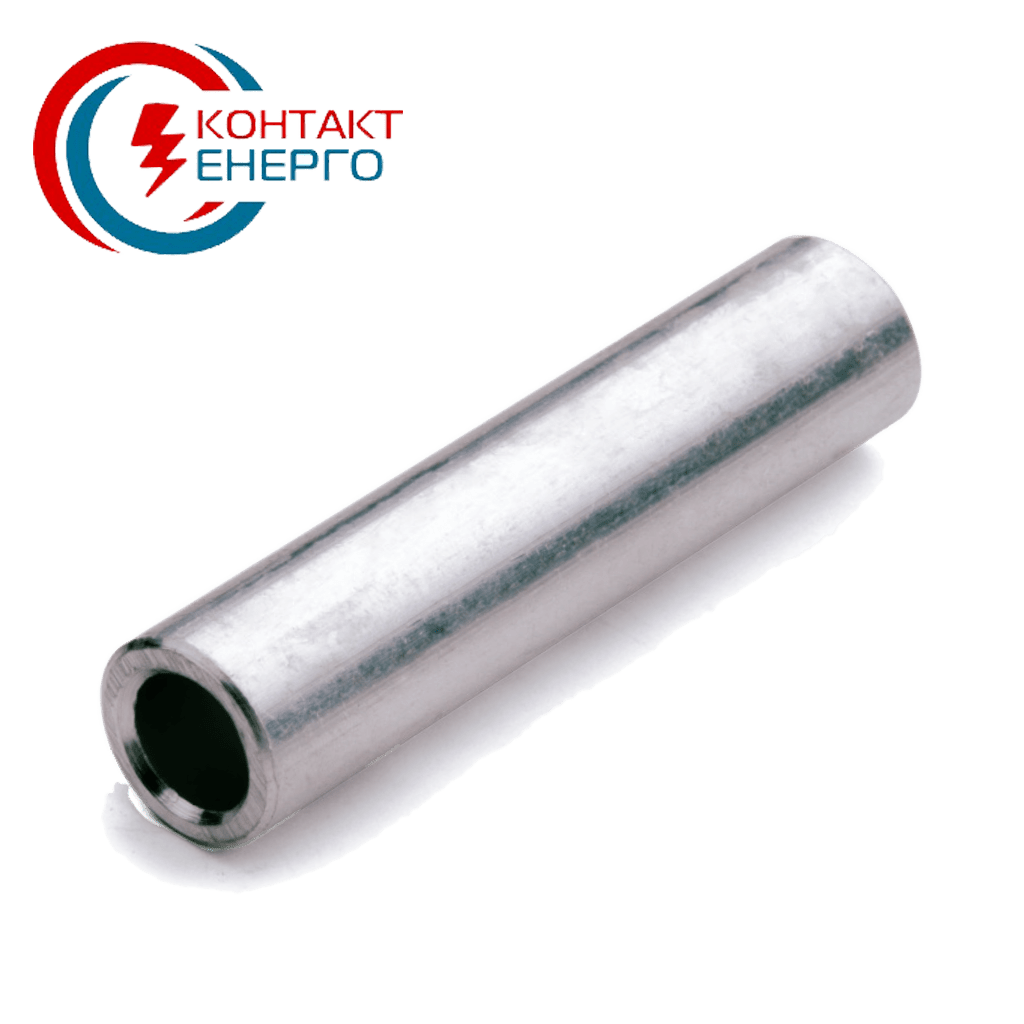

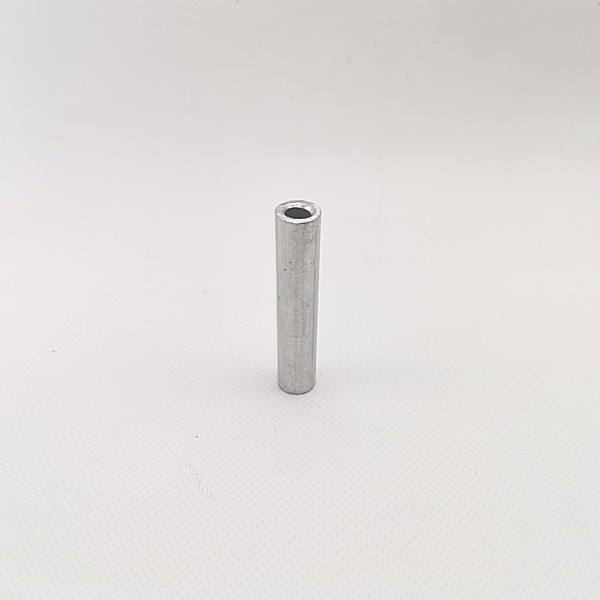

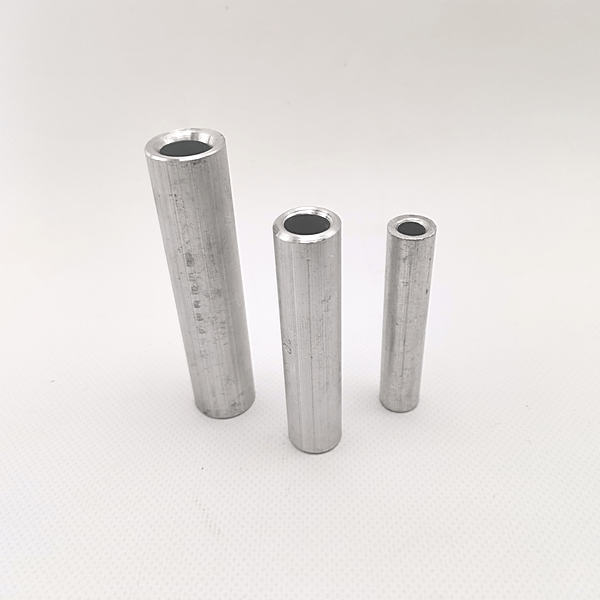

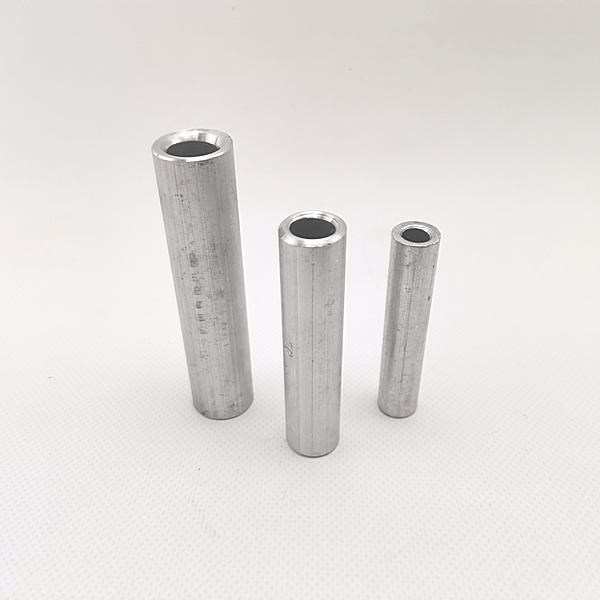

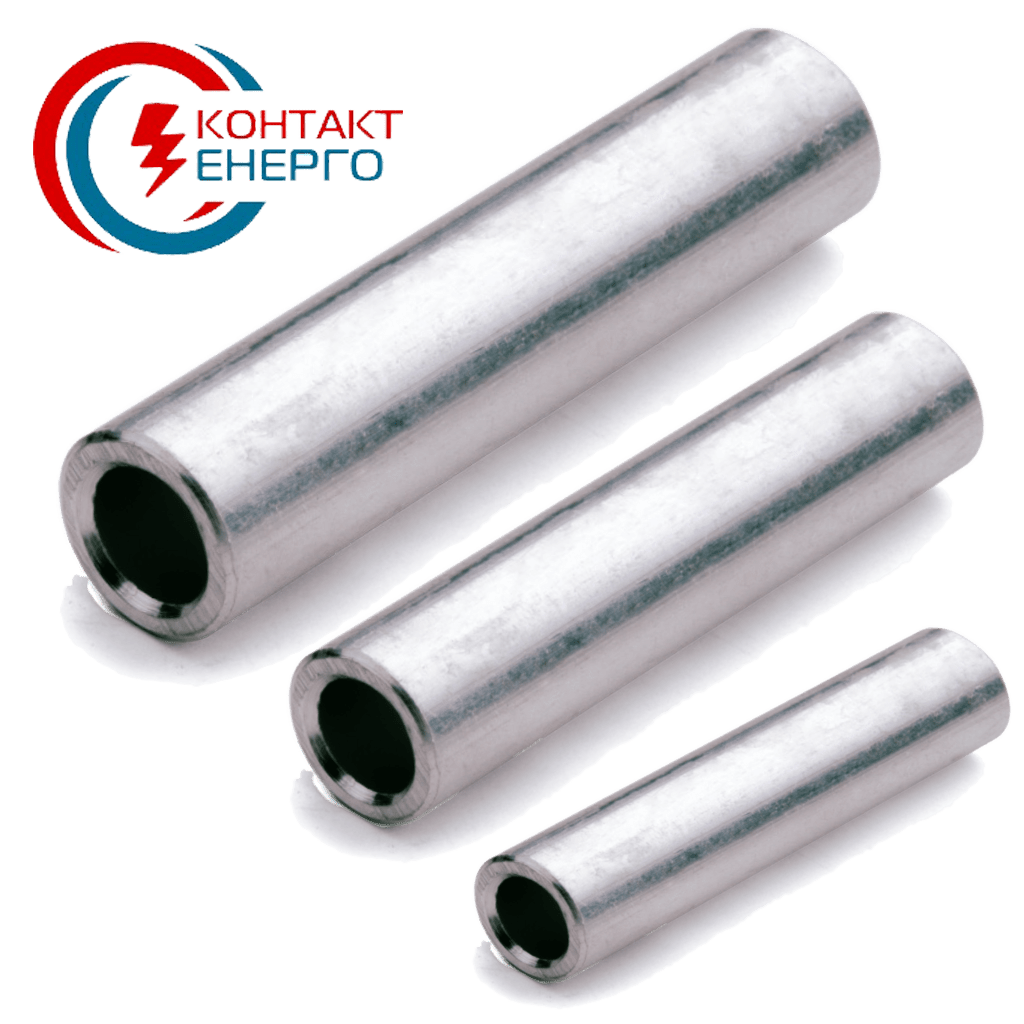

Гільзи кабельні сполучні алюмінієві ГА

Гільзи сполучні алюмінієві призначені для з’єднання проводів та кабелів з алюмінієвими жилами. Перетин від 10 до 300 мм2 на напругу до 35 кВ. На жилах кабельні гільзи монтуються за допомогою пресу. Алюмінієві кабельні гільзи дозволяють швидко та якісно з’єднувати жили кабелю забезпечуючи надійний механічний та електричний контакт. Гільзи для кабелю поставляються як окремо, так і в комплектації кабельних муфт.

Характеристики

Призначені для з’єднання опресовуванням алюмінієвих кабелів і проводів без осьового навантаження
Перети ввід 10мм2 до 300мм2
Гільзи мають наскрізну конструкцію
Матеріал: алюміній марки АД1
Робоча напруга: до 35 кВ

Алюмінієві з’єднувальні кабельні гільзи: оптимальне рішення для вашого електромонтажу

У світі сучасних електротехнічних рішень якість з’єднань відіграє ключову роль. “Контакт-Енерго” представляє вам алюмінієві з’єднувальні кабельні гільзи, ідеальні для забезпечення надійності та довговічності ваших кабельних з’єднань.

Алюмінієві з’єднувальні гільзи призначені для з’єднання алюмінієвих провідників. Завдяки використанню високоякісного електротехнічного алюмінію, ці гільзи забезпечують чудову електричну провідність і надійність з’єднання. Відповідно до ГОСТ 23469.2-79, наші гільзи ідеально підходять для застосування в мережах напругою до 10 кВ.

Застосування та технічні характеристики:

Наші алюмінієві гільзи підходять для широкого спектра застосувань, включно з будівництвом, ремонтними роботами та монтажем ліній електропередач. Вони доступні в різних розмірах, від 16 до 300 мм², що дозволяє вибрати оптимальне рішення для будь-якого завдання.

Переваги:

Обираючи алюмінієві з’єднувальні кабельні гільзи від “Контакт-Енерго”, ви отримуєте:

Високу електричну провідність;
Надійність і довговічність з’єднання;
Стійкість до корозії;
Простоту і зручність монтажу.

Висновок:

Алюмінієві з’єднувальні кабельні гільзи від “Контакт-Енерго” – ваш вибір для забезпечення надійних і довговічних кабельних з’єднань. Забезпечте безпеку та ефективність своїх електромонтажних робіт за допомогою наших високоякісних продуктів.

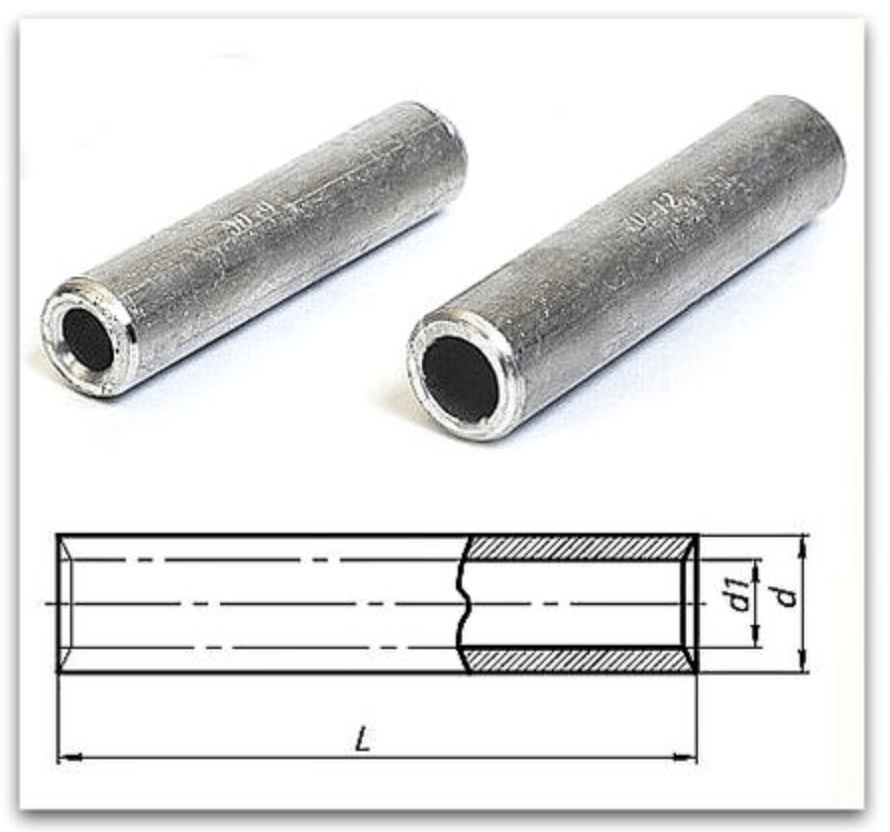

Таблиця розмірів

гільзи кабельні алюміневі

Технічні характеристики

Розмір	Маркування	L, мм	d, мм	d1, мм	Маса 1000 шт., кг
16-5,3	16	60	10	5,3	8,5
25-7,1	25	63	12	7,1	12,1
35-8	35	71	14	8,0	17,0
50-9	50	71	16	9,0	25,3
70-12	70	80	18	12,0	29,0
95-13	95	85	20	13,0	41,1
120-14	120	100	22	14,0	58,0
150-17	150	100	24	17,0	58,2
185-19	185	100	26	19,0	65,7
240-20	240	110	28	20,0	85,0
300-24	300	140	34	24,0	162,1

ГОСТ 23469.2-79

Рекомендації

Після зачищення кінців алюмінієвих жил з використанням кордощітки на жили наноситься провідна контактна паста “САВЕП Контакт-Енерго”. Внутрішню поверхню гільзи також слід зачистити і змастити пастою, після чого завести в неї жили із заходом на половину довжини гільзи і зробити опресовування.

Нижче наведено рекомендації щодо опресовування неізольованих силових алюмінієвих кабельних гільз.

Для підготовки жили кабелю перед початком монтажних робіт, необхідно переконатися, що кабель не під напругою. Слід зробити рівний і перпендикулярний зріз кабелю. Ізоляцію на жилі потрібно видалити на відстань, що дорівнює глибині заходу провідника в кабельну гільзу, плюс 5 мм. Якщо ви працюєте з кабелем, який має паперову маслопросочену ізоляцію, необхідно очистити забруднення і знежирити кінець жили кабелю. Зовнішню поверхню жили необхідно очистити від оксидних плівок. Перед опресовуванням необхідно попередньо скруглити секторні жили.

Вибір і монтаж гільз

Під час вибору розміру кабельної гільзи необхідно враховувати перетин і клас гнучкості кабельної жили. Матеріал гільзи має відповідати матеріалу жили. Якщо потрібно з’єднати алюмінієвий кабель з мідним, слід використовувати алюмомедні з’єднувачі, а для з’єднання алюмінієвих і мідних кабелів – перехідні алюмомедні гільзи. Наявність або відсутність лудіння на гільзі залежить від умов експлуатації.

Перед монтажем алюмінієвих кабельних гільз необхідно зачистити внутрішню поверхню і струмоведучу жилу наждачним папером для видалення оксидних плівок, а потім змастити провідною контактною пастою САВЕП. Використання спеціальних провідних паст значно покращує електричний контакт.

Для опресування з’єднувальних гільз необхідно зафіксувати кінець жили в гільзі до упору. Під час монтажу з’єднувальних гільз важливо дотримуватися кількості та послідовності опресовувань. У разі гексагонального обтиску опресовування необхідно проводити до повного змикання матриць. У разі недостатнього опресування, рекомендується провести повторне опресування матрицею на розмір менше.

Після опресування кабельної гільзи необхідно видалити утворений облой за допомогою зачисного інструменту. Для герметизації з’єднання і захисту від корозії рекомендується посадити термоусаджувану трубку на місце з’єднання. Після усадки трубка повинна надійно закривати гільзу і заходити на ізоляцію жили. Для більш надійного з’єднання слід використовувати термоусаджувані муфти Контакт-Енерго, з’єднувальні гільзи як структурні елементи.
