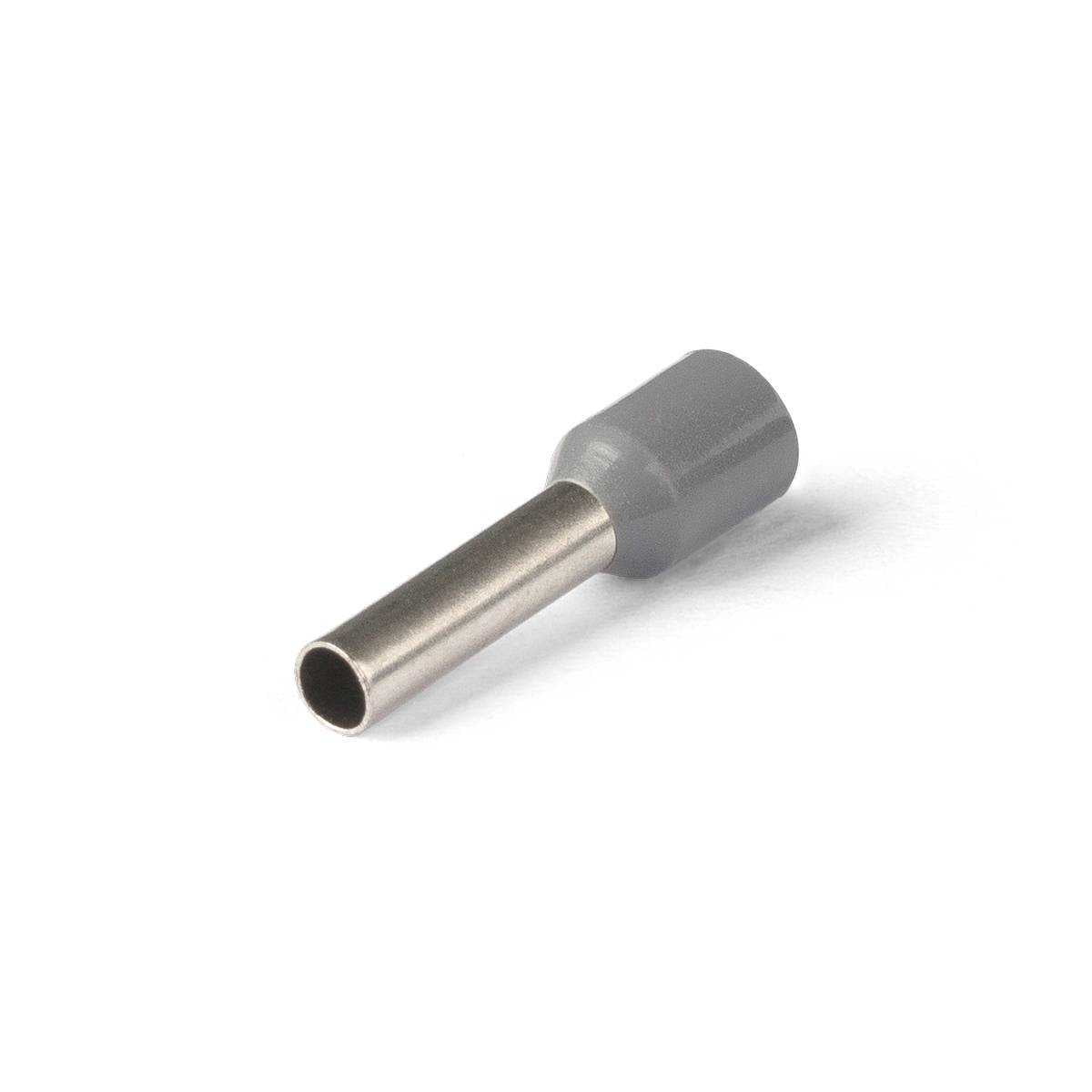

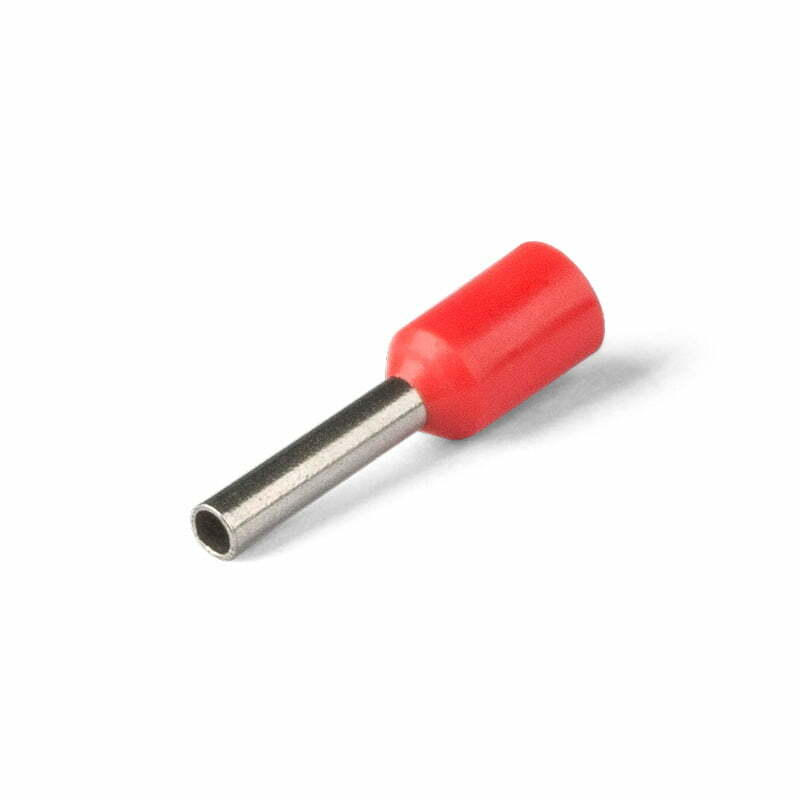

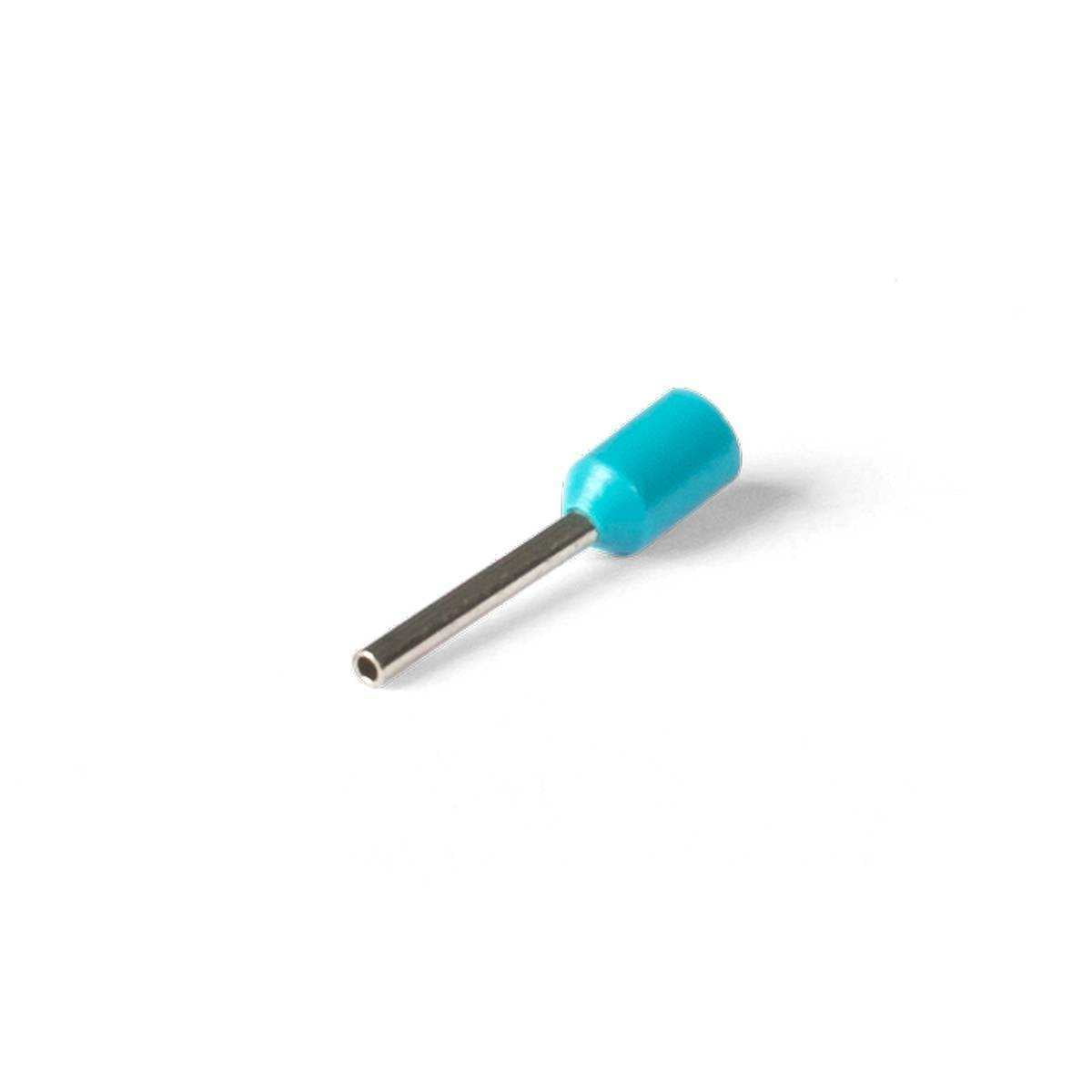

Наконечник втулковий НШВІ

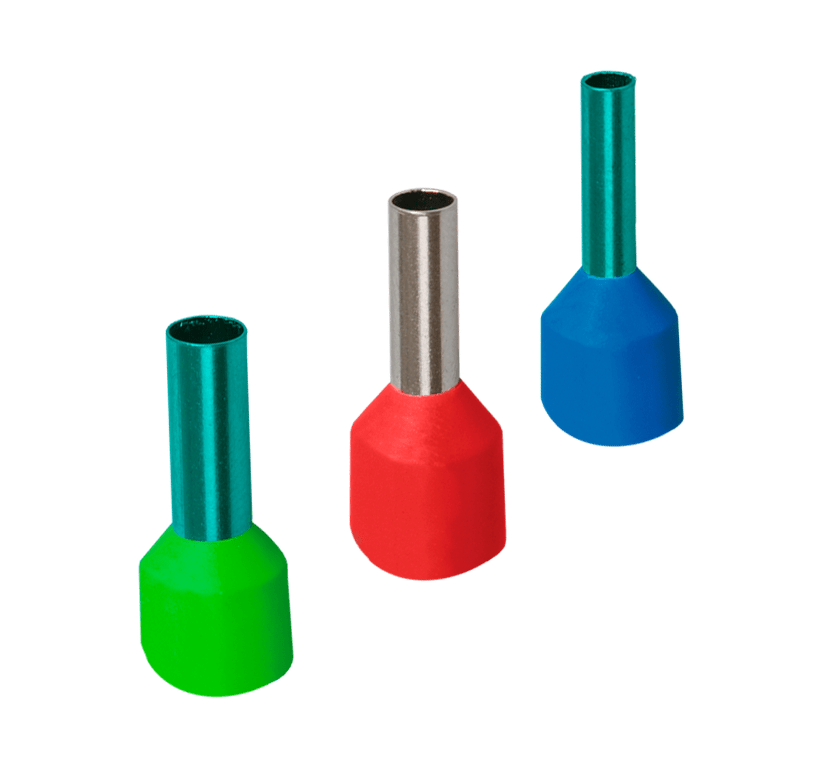

Наконечники втулкові НШВІ

Гнучкий багатожильний провідник, закручений прямо під гвинт клемної колодки, – це майже завжди тимчасове рішення. Дроти під тиском гвинта розповзаються, крайні жилки випинають убік і за кілька місяців вібрації або циклів нагрів-охолодження частина з них обривається чи вилазить назовні. Втулковий наконечник НШВІ вирішує це просто: перетворює розкуйовджений кінець багатожильного проводу на щільний монолітний штифт, який заходить під гвинт чи пружинну клему так само акуратно, як суцільна жила.

Опис

• Для монтажу одного дроту
• Призначені для оконцевания методом опресування гнучких багатодротяних мідних провідників. Трансформують кінці багатожильних дротів у монолітні штифти.
• Сучасна альтернатива обов’язковому облуджування кінців багатожильних провідників при приєднанні до клем
• Максимальна напруга: 690 В
• Розміри ізольованих манжет та втулок наконечників НШВІ розраховані для монтажу одного провідника відповідного перерізу
• Матеріал конектора: мідь марки М1
• Покриття конектора: електролітичне лудіння
• Матеріал ізоляції: поліпропілен. Не містить галогенів
• Термостійкість ізоляції: 105 °C
• Конічна форма манжети, тип «Easy Entry», полегшує заклад багатожильного дроту всередину мідної втулки
• Обтискання дроту поверх мідної втулки

Навіщо взагалі втулка, якщо можна просто скрутити

Спробуйте затиснути гнучкий провід гвинтовою клемою без наконечника – і побачите, що затискається лише частина перерізу, а решта жилок просто мнеться під тиском гвинта. Перехідний опір такого контакту нестабільний: сьогодні все працює, а через рік вібрації або кількох циклів нагріву контакт «сідає», опір зростає, з’єднання починає грітися. Гільза НШВІ обтискається по всьому перерізу одразу, тому притискна сила гвинта клеми розподіляється по суцільному металу, а не по розсипчастому пучку дротів.

З чого зроблений і чому саме так

Гільза – мідь марки М1 з гальванічним лудінням, те саме поєднання, що і в силових наконечниках, тільки в мініатюрі. Ізоляційний комір – поліпропілен, безгалогенний, тобто при нагріві чи в аварійній ситуації не виділяє токсичних галогеновмісних сполук – вимога, яка дедалі частіше прописується в проєктах для громадських і житлових будівель. Термостійкість ізоляції – 105°C, робоча напруга – до 690 В, тобто запасу вистачає і для звичайного щита 220/380 В, і для приводів та частотників, де короткочасні перенапруги не рідкість.

Технічні характеристики

Монтаж: опресування, а не пайка

Наконечник НШВІ кріпиться виключно опресуванням – спеціальними кліщами з шестигранною чи трапецієподібною матрицею під конкретний переріз. Паяти втулку на жилу не варто навіть якщо здається, що так «надійніше»: запаяний кінець втрачає гнучкість рівно в точці переходу до м’якого проводу, а це якраз те місце, де при вібрації метал найшвидше втомлюється й ламається. Опресоване з’єднання, навпаки, залишає перехід пружним по всій довжині.

Типова помилка монтажників – обтиснення пасатижами «на око» замість кліщів з профільною матрицею. Круглий чи неправильний обтиск не фіксує гільзу по всьому периметру, ізоляційний комір може тріснути чи з’їхати, а сам контакт вийде нестабільним. Другий поширений недогляд – зайва довжина зачищеної жили: якщо жилки виглядають за межі гільзи ще до обтиску, частина з них при монтажі в клему може замкнути на сусідній контакт.

Для яких застосувань підходить

НШВІ – це про клемні з’єднання, а не про болтові. Типове застосування – клемні колодки на DIN-рейці, контактори, автоматичні вимикачі невеликих номіналів із гвинтовими чи пружинними клемами, частотні перетворювачі, клемники щитів автоматики та слаботочних систем. Якщо ж кабель заходить на потужний силовий автомат із вузькою лопаткою під болт або на шину – тут потрібен уже інший клас виробів, про це нижче.
