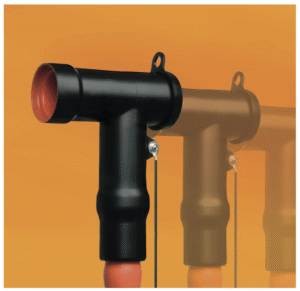

Ізоляційний T-подібний адаптер RICS-51xx Raychem для підключення кабелів 10-20 кВ до КРУ з газовою ізоляцією

Якщо ви підключаєте силовий кабель 10 або 20 кВ до елегазового чи вакуумного розподільного пристрою – без T-подібного адаптера не обійтися. Кабельний відсік сучасного КРУ повністю закритий металом: повітряного проміжку для нормальної ізоляції там немає. RICS-51xx від Raychem (TE Connectivity) якраз і вирішує цю задачу – він герметично ізолює точку з’єднання наконечника кінцевої муфти і бушинга розподільного пристрою.

Ця сторінка – про серію RICS-51xx: що за артикули, які перерізи перекривають, з якими муфтами POLT вони сумісні і як не заплутатися з вибором при замовленні.

Де і навіщо застосовується RICS-51xx

• КРУ з газовою ізоляцією (елегаз SF6 або вакуумні) – стандарт для міських підстанцій, промислових ТП і вузлових РП. Вони компактні, але це створює проблему: коли кабель приходить у закритий металевий відсік через прохідний ізолятор-бушинг, в точці T-з’єднання виникає концентрація електричного поля, яку повітря вже не «тримає».
• Адаптер RICS-51xx надягається поверх кінцевої муфти на механічний наконечник і притискається до конуса бушинга типу C (EN 50181). Товстостінний еластомерний корпус перебирає на себе ізоляцію цього стику – і КРУ працює без часткових розрядів і пробоїв навіть при постійній вологості та забрудненні.
• Типові об’єкти застосування: міські КТП і РП з КРУ виробництва ABB, Schneider Electric, Siemens, а також вітчизняних виробників; підстанції промислових підприємств; відновлення та модернізація існуючих розподільних пристроїв.

Конструкція і матеріали

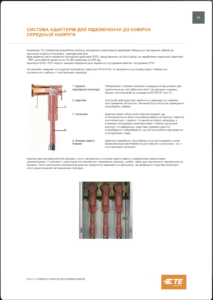

З чого зроблений адаптер

Корпус – товстостінний еластомер з підвищеною електричною міцністю. Матеріал трекінгостійкий і стійкий до ерозії, витримує вологість, забруднення і тривалі підвищені рівні напруженості поля. Це не просто гумова насадка – геометрія корпусу розрахована так, щоб рівномірно розподілити поле по всій поверхні стику.

Як монтується

Корпус насувається на кінцеву муфту з механічним наконечником вручну – без інструменту і без термоусадки. Наконечник з’єднується з бушингом сталевою шпилькою з гайкою, яку затягують динамометричним ключем з моментом, зазначеним в інструкції. Зворотній бік адаптера герметизується різьбовою заглушкою. Якщо потрібно – адаптер так само легко демонтується і монтується повторно.

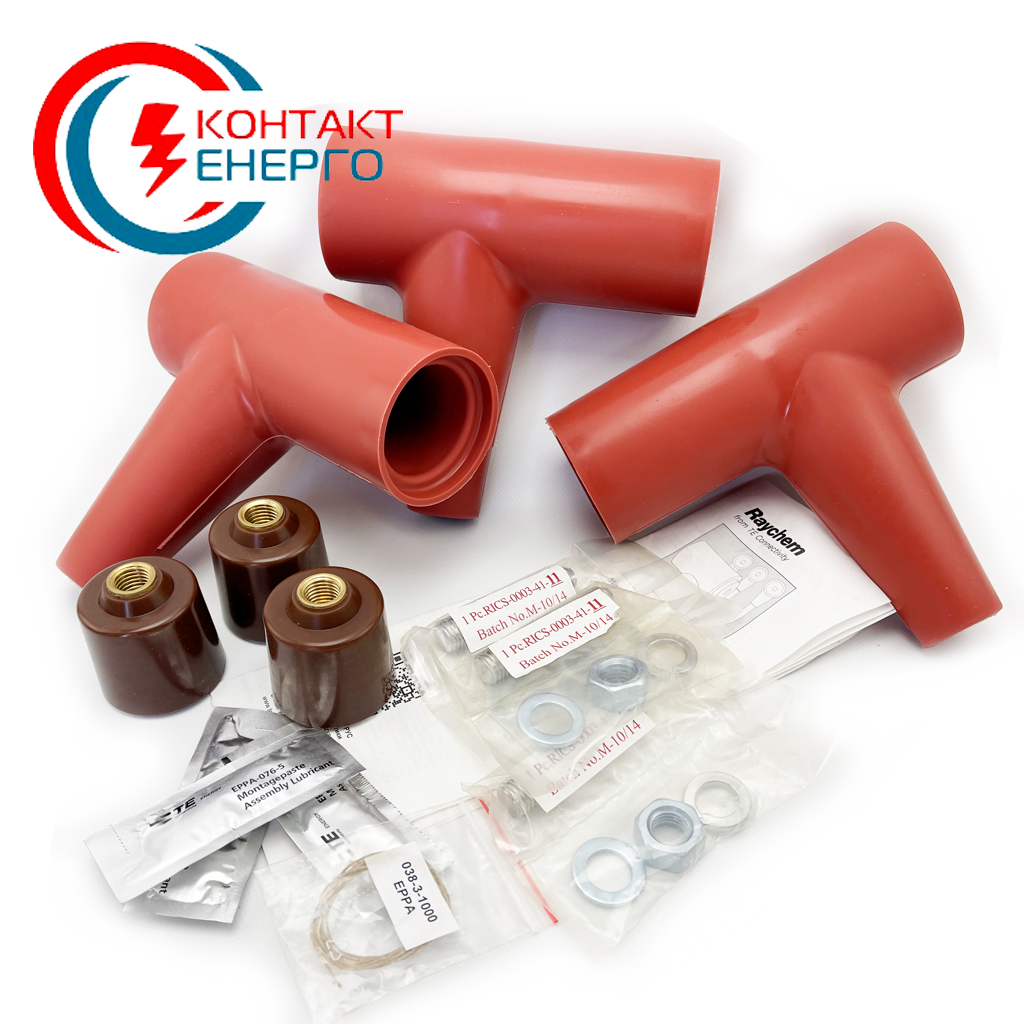

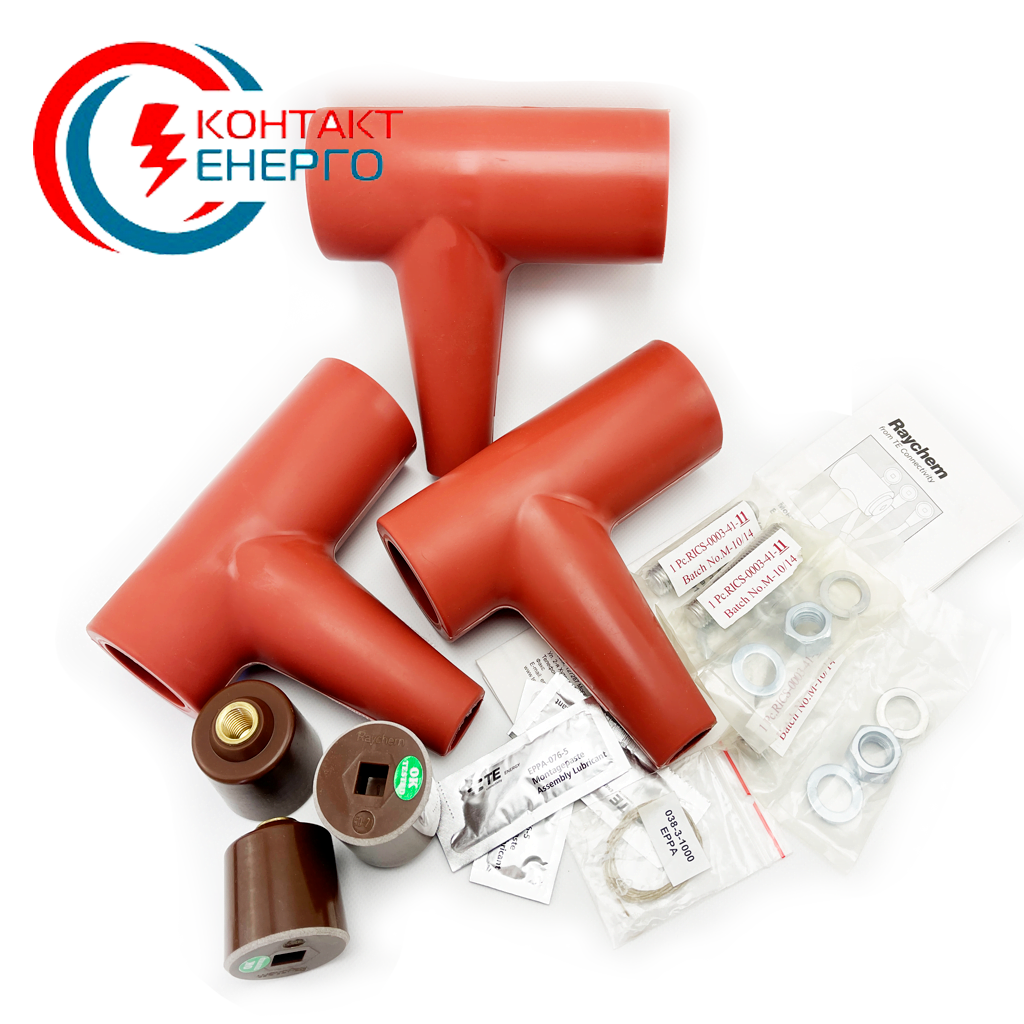

Комплект поставки – 3-фазний: корпус, заглушка, сталева шпилька з гайкою і шайбами, монтажна інструкція. Кінцева муфта POLT замовляється окремо.

Технічні характеристики та артикули RICS-51xx

Серія включає три базових розміри (5123, 5133/5137, 5143/5147) плюс модифікації з каналом для ОПН (5139, 5149). Ось повна таблиця:

Примітки до таблиці:

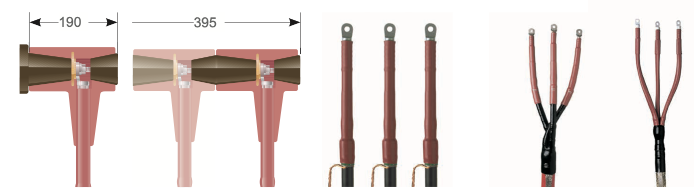

• Підвійне підключення (суфікс 7) – можливість підключити до одного бушинга два кабелі одночасно; актуально при транзитних схемах.
• Модифікації з ОПН (5139, 5149) мають додатковий канал для підключення обмежувача перенапруг RDA безпосередньо на шпильку адаптера.
• RICS-5123 підходить для перерізів 25–70 мм²: зазвичай це кабелі 35–50 мм² або малі перерізи на відгалужених лініях.
• Один комплект – 3 фази.

Сумісність з кінцевими муфтами POLT-24

RICS-51xx розрахований на спільну роботу з кінцевими муфтами серії POLT-24/1XI і POLT-24/3XI. Важлива деталь: при використанні адаптера RICS обов’язково вибирайте муфту з модифікацією -L16 (болт М16), а не L12 або L20 – інакше наконечник просто не сяде в адаптер правильно.

Для кабелів з паперово-просоченою ізоляцією (БПП) разом з RICS-51xx використовуються муфти серії GUST-12 або GUST-24 — уточнюйте при замовленні.

Як вибрати потрібний артикул

Три питання – і артикул визначений:

• Який переріз жили кабелю? → 25–70 мм² → RICS-5123; 70–150 мм² → RICS-5133 або 5137; 120–300 мм² → RICS-5143 або 5147.
• Одне чи два кабелі на цей бушинг? → Одне — базовий артикул (3, без 7); два — артикул із суфіксом 7 (RICS-5137, RICS-5147).
• Потрібен ОПН на цей вузол? → Так — замовляйте RICS-5139 або RICS-5149 з відповідним RDA.

Якщо напруга мережі 10 кВ – артикул той самий, RICS-51xx однаково підходить для 6/10 і 12/20 кВ. Якщо у вас 6 кВ – теж підійде з запасом.

Відповідність стандартам і сумісність з КРУ

Адаптери RICS-51xx пройшли типові випробування за CENELEC HD 629.1 S2, VDE 0278 і ANSI IEEE 386, а також за внутрішньою специфікацією Raychem PPS 3013. Проведено випробування під водою: циклічні, діелектричні та на герметичність – навіть там адаптер не підводить.

Перевірена сумісність з більшістю КРУ, що застосовуються в Україні та Європі: ABB SafeRing/SafePlus, Schneider Electric RM6/SM6, Siemens 8DJH, а також з апаратами вітчизняного виробництва з бушингами типу C за EN 50181. Протоколи типових випробувань надаються за запитом.
