Кінцева 20 кВ POLT-24 Raychem TE

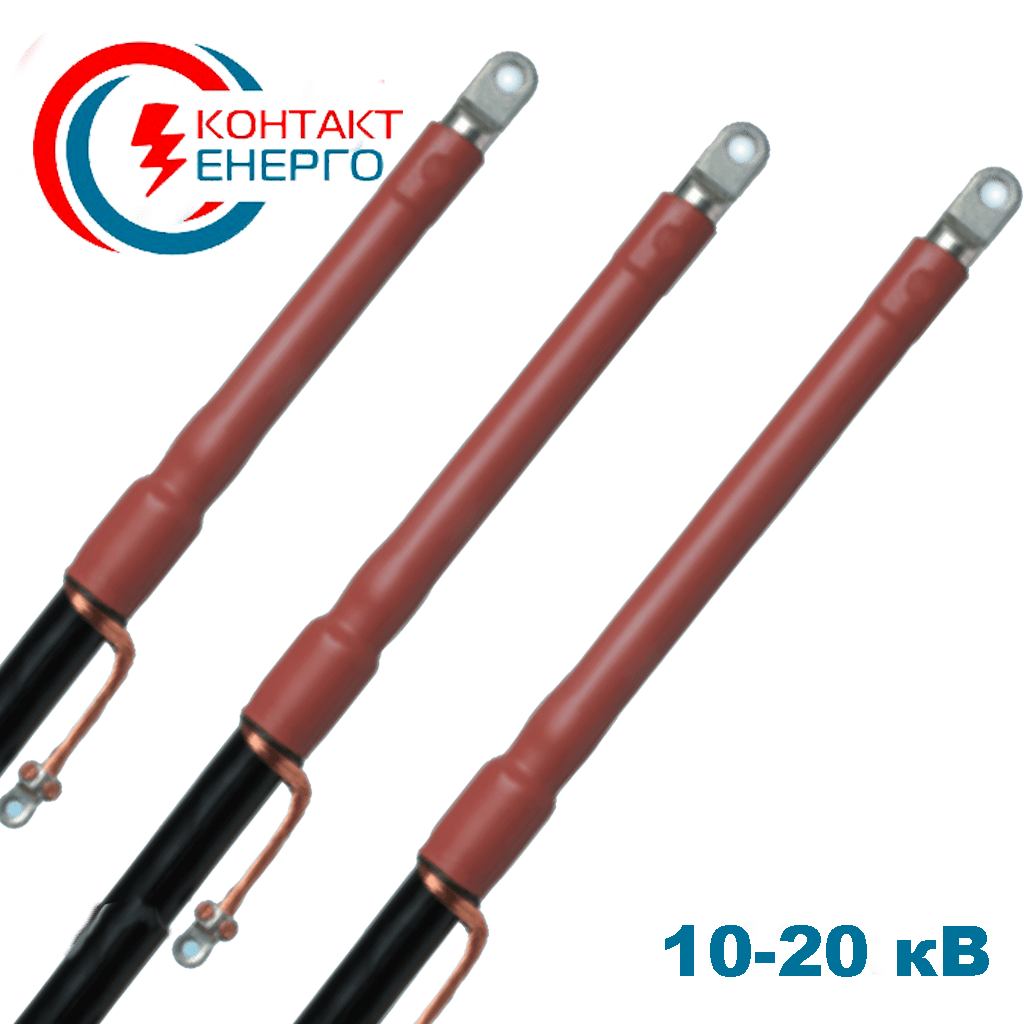

Кінцеві муфти Raychem POLT-24 для одножильних кабелів 20 кВ – внутрішнє встановлення

Кінцеві кабельні муфти від компанії RAYCHEM POLT-24 Tyco застосовуються для гертетизації обробки кінця кабелю та відновлення електроізоляції. Муфти Райхем POLT-24 застосовуються для кабелів 20 кВ. Дріт екрану кабелю або заземлюючий провідник герметизуються клейкою мастикою. Жовта стрічка для розподілу напруженості електричного поля намотується в області зрізу кабелю напівпровідного екрану. На внутрішній поверхні трекінгостійкої ізоляційної трубки нанесений шар герметизації мастики з властивостями вирівнювання напруженості електричного поля. Вона ізолює та герметизує жилу між закінченням зовнішнього покриву кабелю та кабельним наконечником. Для заземлення стрічкового екрану застосовується непаяна арматура, яка замовляється окремо.

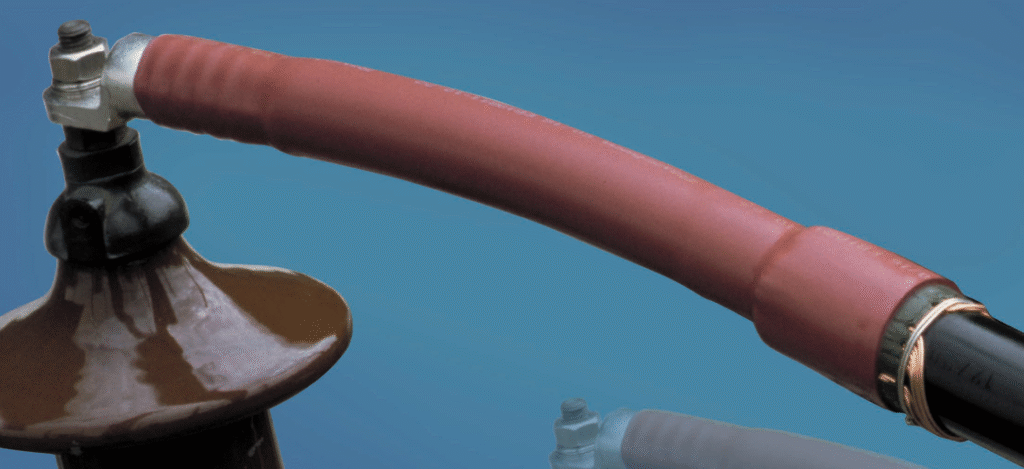

Якщо ви закінцьовуєте одножильний СПЕ або ЕПР кабель 20 кВ у закритому приміщенні – розподільчій підстанції, трансформаторній камері чи кабельному тунелі – POLT-24/1XI від Raychem (TE Connectivity) це те, що реально вирішує задачу. Не тому що так написано в каталозі, а тому що ці муфти монтують електрики по всій Україні вже понад двадцять років і повертаються за ними знову.

На цій сторінці – повні технічні характеристики шести модифікацій POLT-24/1XI, пояснення різниці між артикулами і підказки, як не помилитися з вибором під конкретний кабель і апарат.

Характеристики

• Напруга 20 кВ
• Тип: POLT-24
• Для кабелів з ізоляцією зі зшитого поліетилену та екраном з мідних або алюмінієвих дротів.
• Типи кабелів, що монтуються: (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г

Серія POLT-24/1XI: що це і для яких кабелів

POLT-24/1XI розрахована на напругу Uo/U = 12/20 кВ – тобто підходить і для мереж 10 кВ, і для 20 кВ. Муфта одножильна: три кабелі три фази, один комплект. Працює з кабелями СПЕ (XLPE) і ЕПР без будь-яких адаптацій. Типові марки кабелів: АПвПг, АПвВ, ПвП2г, N(A)2XS2Y, HXCMK, AHXAMK-W та інші з пластмасовою ізоляцією і мідним екраном.

Як влаштована муфта і чому вона працює без проблем

У зоні зрізу напівпровідного екрана намотується жовта стрічка – вона вирівнює напруженість електричного поля і знімає пікові навантаження на ізоляцію. Поверх усього усаджується трекінгостійка трубка з термоплавким клеєм на основі оксиду цинку всередині. Клей не просто герметизує — він додатково розподіляє поле по поверхні жили. Проволоки екрана або заземлювальний провідник замотуються в трекінгостійку мастику. Результат: муфта герметична, навіть якщо вона роками стоїть у вологому тунелі або підтопленому колодязі.

Нюанс для КРУ з газовою ізоляцією: якщо підключаєте до бушинга типу C за EN 50181 через адаптер RICS-51xx — замовляйте модифікацію -L16, а не L12 чи L20. Розмір болта повинен збігатися з різьбою бушинга.

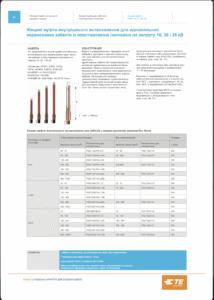

Таблиця характеристик POLT-24/1XI

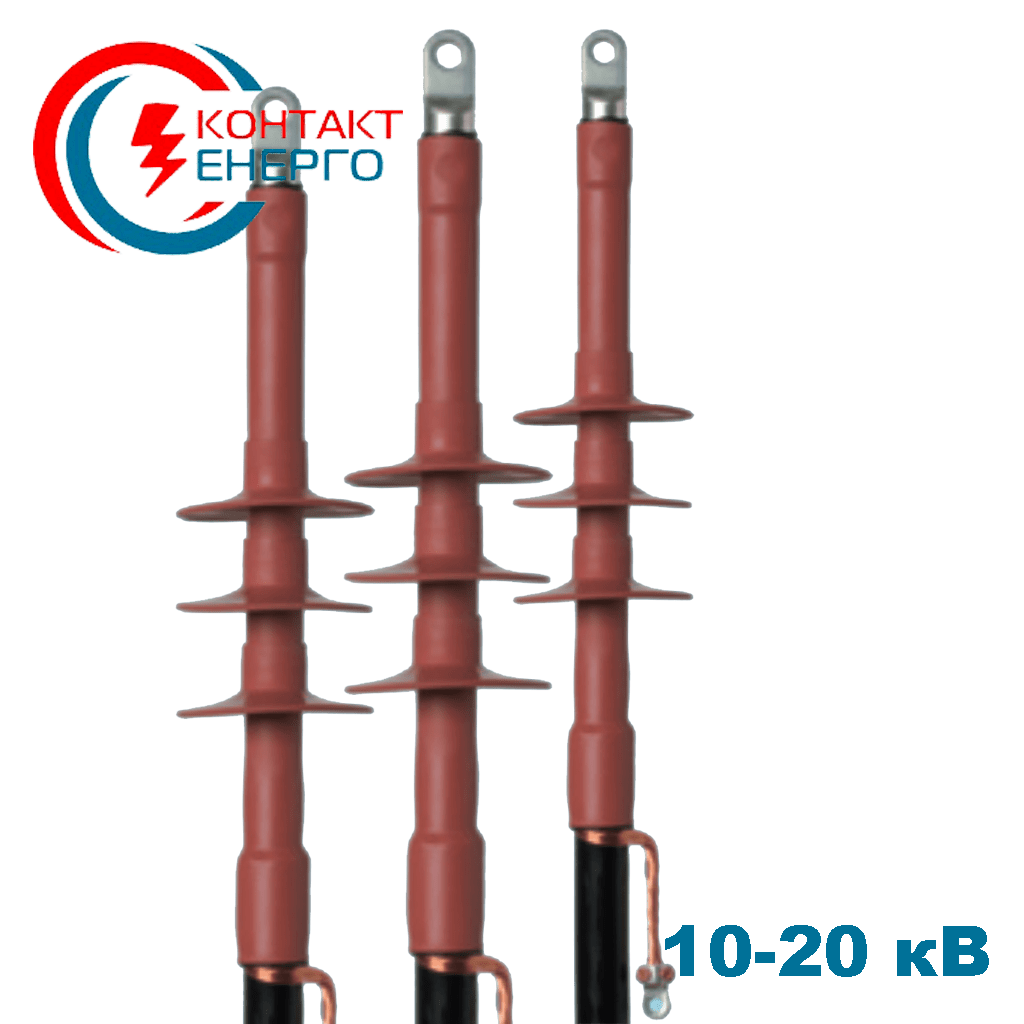

Кінцеві муфти зовнішнього встановлення для кабелів із мідним дротяним екраном без броні

Важливо знати:

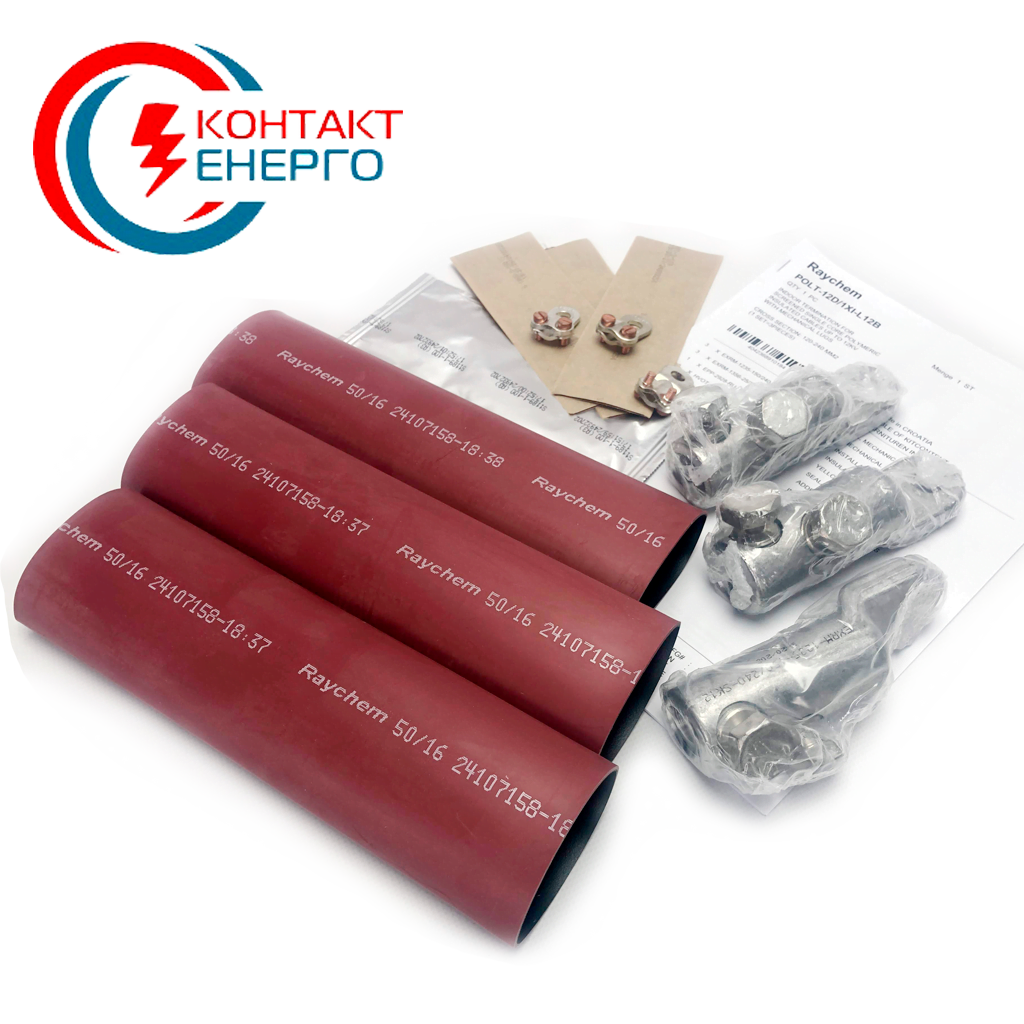

• Один комплект – матеріали для 3-х фаз.
• L12 – болтовий наконечник під болт М12; L16 – під М16; L20 – під М20.
• Для кабелів з броньовою оплеткою (-T або -W) арматура заземлення замовляється окремо.
• Кабелі з ламінованим алюмінієвим екраном (AHXAMK-W): потрібна арматура SMOE-62589 або SMOE-62609.

Всі шість артикулів POLT-24/1XI – у одній таблиці

Щоб не гортати каталог — ось вся лінійка разом:

Як читати артикул і не помилитися з вибором

Артикул виглядає страшнувато, але насправді читається просто — кожен елемент щось конкретне означає:

Алгоритм вибору простий: напруга мережі 20 кВ → POLT-24; монтаж у приміщенні → 1XI; знайдіть переріз жили в таблиці і подивіться, яка модифікація його охоплює; перевірте розмір болта в шині апарата і виберіть L12, L16 або L20 відповідно. Якщо є сумніви – телефонуйте, ми підберемо.

Де ці муфти реально використовують

З нашого досвіду поставок – ось де їх найчастіше замовляють:

• Закінцювання кабелів СПЕ і ЕПР на КТП, РП, ТП міських електромереж – найбільш масовий випадок.
• Підключення до елегазових і вакуумних КРУ через адаптери RICS – там без POLT-24/1XI-L16 взагалі нікуди.
• Нові будівництва та реконструкція – від житлових кварталів до промислових майданчиків.
• Відновлення пошкоджених кінцювань на промпідприємствах – металургія, хімія, гірнича галузь.
• Відновлення електроінфраструктури – особливо актуально зараз, у рамках держпрограм і міжнародних проектів.
• Тендерні закупівлі Укренерго, обленерго, комунальних підприємств через ProZorro – муфти мають всі потрібні документи і відповідають IEC 60502-4.

Чому монтажники знову і знову вибирають Raychem POLT

Є дешевші аналоги. Але ось що кажуть ті, хто їх пробував і повернувся до Raychem:

• ZnO-клей всередині трубки сам вирівнює поле – не потрібно вручну намотувати стрічки, помилитися при монтажі практично неможливо.
• Усадка тільки феном, без відкритого вогню — в тунелях і закритих камерах це не побажання, а вимога безпеки.
• Широкий діапазон перерізів у межах одного типорозміру: D перекриває 50–240 мм² – тримаєте менше позицій на складі.
• Одна муфта підходить і до СПЕ, і до ЕПР – не треба тримати два різних артикули для одного перерізу.
• Матеріал трубок трекінгостійкий – після 10–15 років у сирому підвалі вони не розтріскуються і не кришаться.
• Відповідність IEC 60502-4 і HD 629 — документи є, для тендеру підходять, проектувальники не мають зауважень.
