Муфта кабельна кінцева GUST 12 Raychem TE

Кінцеві муфти Raychem GUST-12 для трижильних кабелів з паперовою ізоляцією 6-10 кВ

Чимала частина кабельного господарства в Україні – це старі мережі на кабелях з паперово-просоченою ізоляцією (ПП): АСБ, ААБ, ААБУ, АСБУ, СБ2л і подібні марки 6 і 10 кВ. Коли такий кабель треба закінцювати або відновити – GUST-12 від Raychem (TE Connectivity) є перевіреним і давно відомим рішенням. Ці муфти розроблені саме для трижильних кабелів у загальній металевій оболонці, і на ринку вони вже не один десяток років.

На цій сторінці – технічні характеристики, повні таблиці артикулів для внутрішнього і зовнішнього встановлення, і підказки щодо вибору довжини жил і комплектації.

Що таке GUST-12 і для яких кабелів вона підходить

GUST-12 – термоусаджувальна кінцева муфта для трижильних кабелів з паперово-просоченою ізоляцією (ПП) у спільній алюмінієвій або свинцевій оболонці, з броньовим захистом або без нього, на напругу 3,6/6 і 6/10 кВ.

Типові марки кабелів: АСБ, ААБУ, АСБУ, СБ2л, АСБ2лГ, СБ, АСБГ, а також зарубіжні N(A)KBA і N(A)KLEY. Одна й та сама муфта підходить і для кабелів 6 кВ, і для 10 кВ – що зручно при заміні в мережах змішаного номінальну.

Муфта випускається в двох виконаннях: для внутрішнього монтажу (розподільні підстанції, трансформаторні камери, РП) і для зовнішнього (опори, портали, фасади будівель).

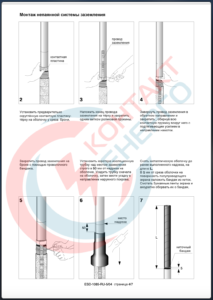

Конструкція і принцип монтажу

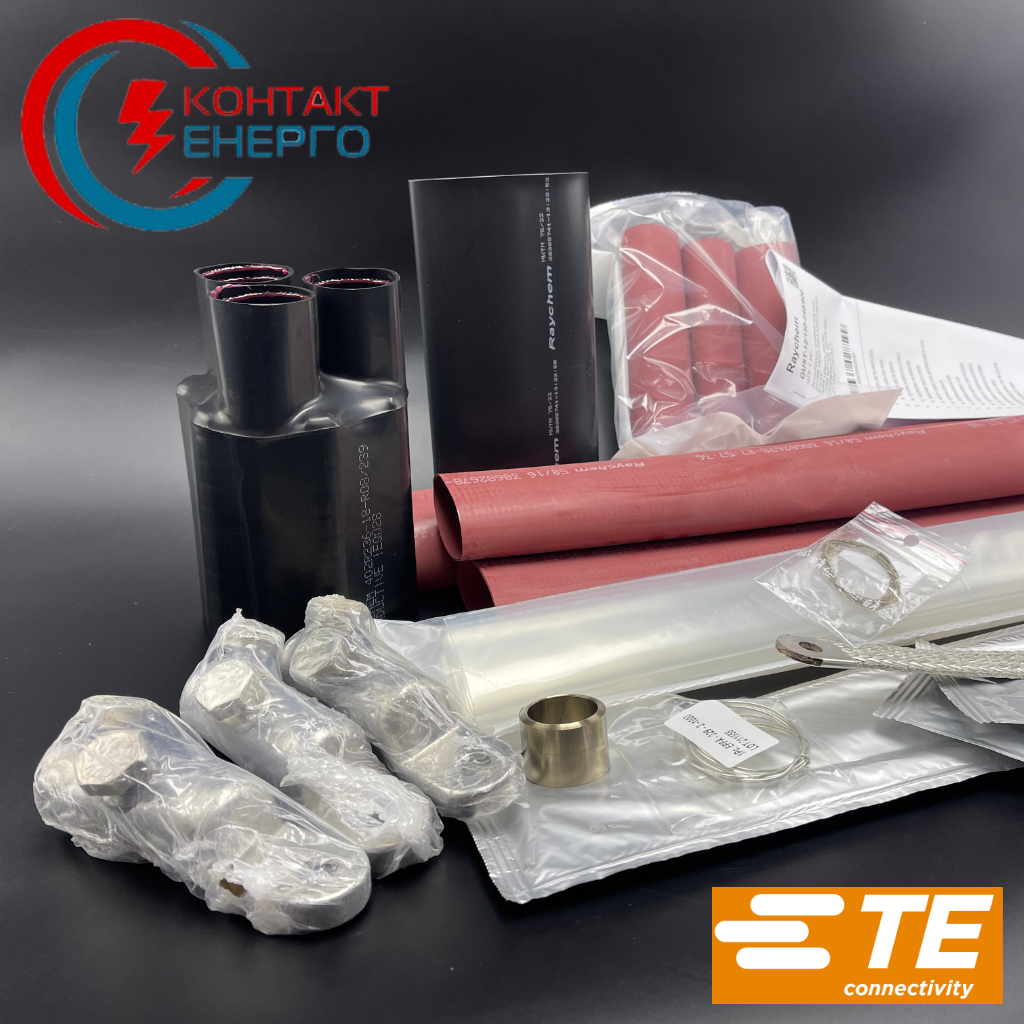

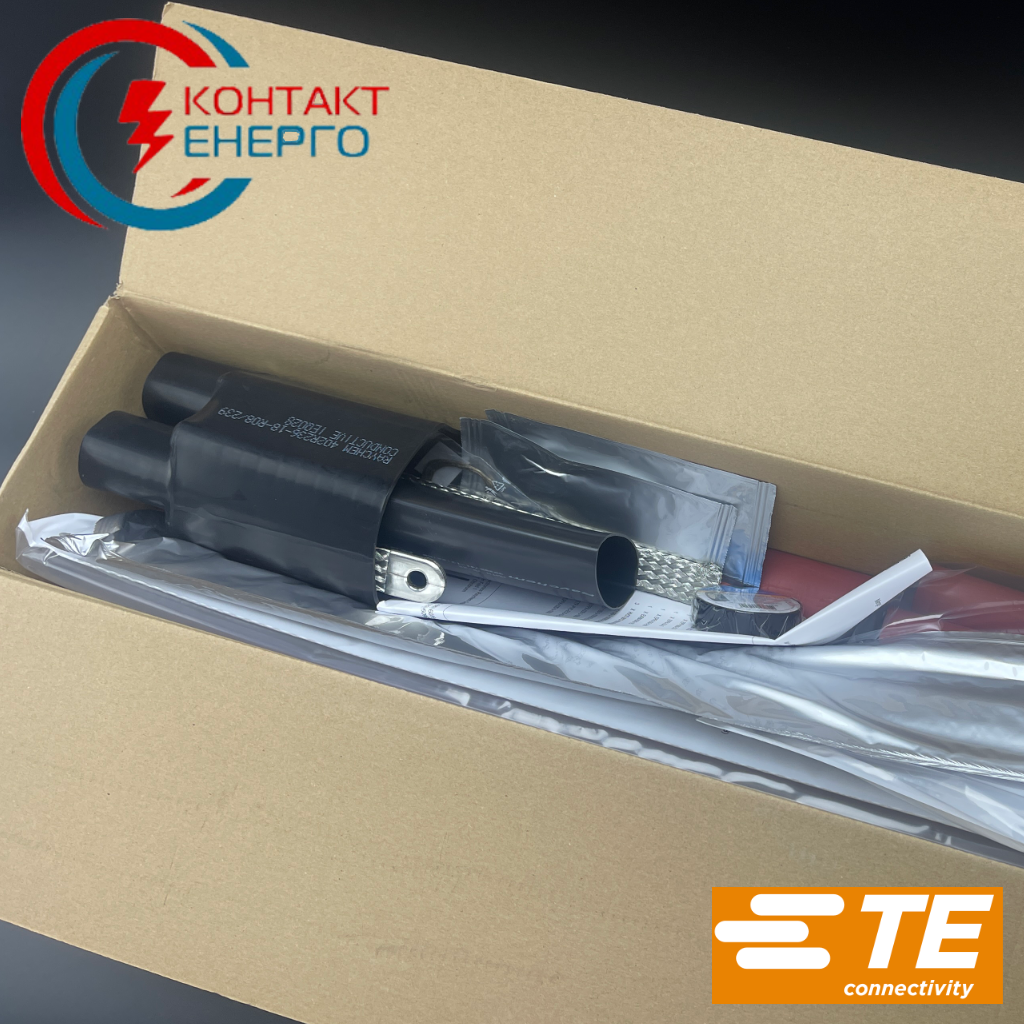

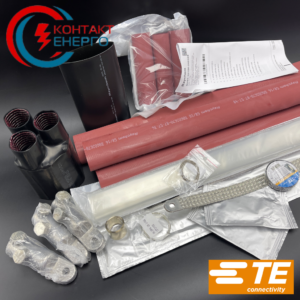

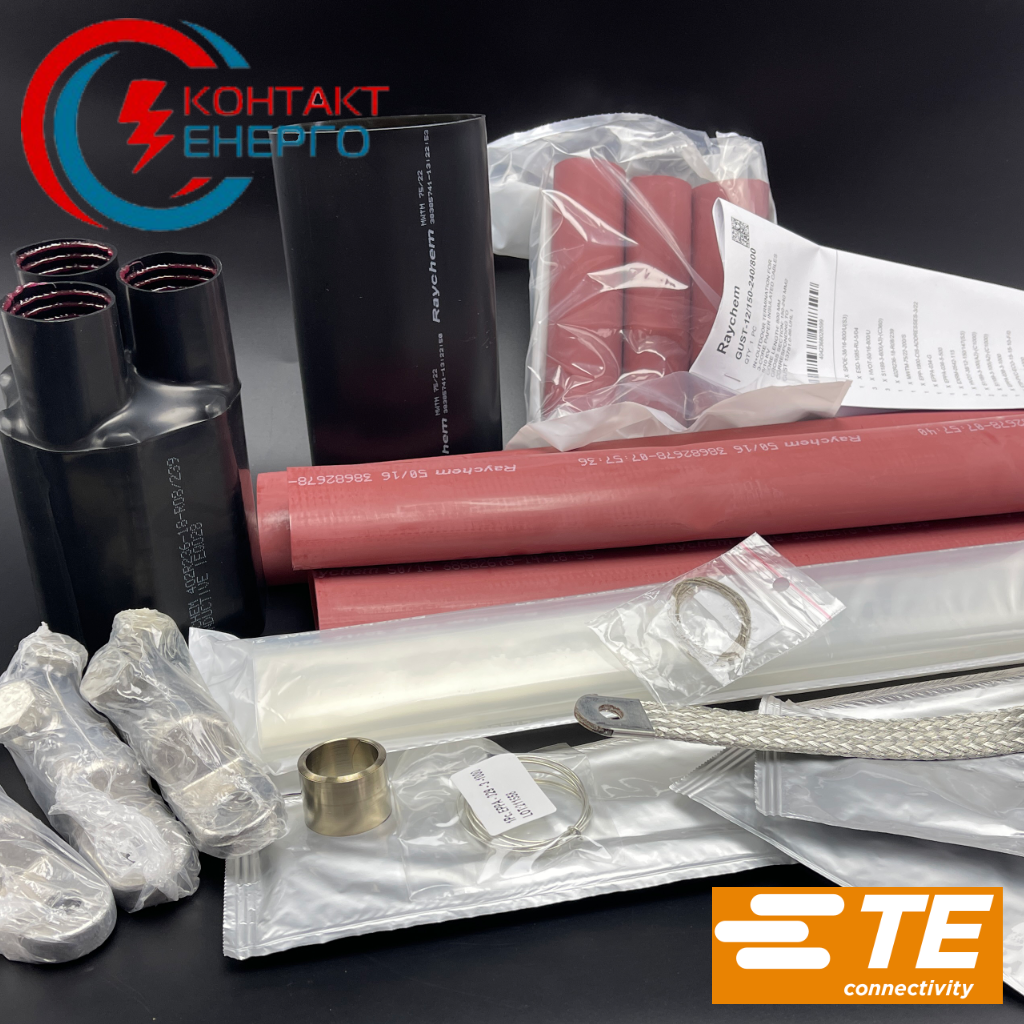

Що всередині комплекту і як це ставиться

Корешок кабелю після розробки заповнюється жовтою маслостійкою мастикою і закривається термоусаджувальною провідною перчаткою з клеєм – вона заходить одночасно на металеву оболочку і на жили. Це вирішує відразу дві задачі: герметизацію вузла і вирівнювання електричного поля в зоні пальців.

На жили надягаються маслостійкі трубки, потім – червоні трекінгостійкі ізоляційні трубки. Наконечник разом з кінцем ізоляції жили герметизується манжетою з клеєм. Для зовнішнього виконання додатково встановлюються трекінгостійкі юбки, що подовжують шлях витоку струму і захищають від забруднення.

Усадка – тільки промисловим феном, без відкритого вогню. Комплект включає арматуру для безпайового заземлення оболонки і броні.

Важлива деталь щодо підключення до КРУ

Якщо цю муфту потрібно підключити до елегазового або вакуумного КРУ через адаптер RICS – замовляйте модифікацію -L16 (болт М16), а не -L12. Це обов’язково: адаптер RICS-51xx або RICS-31xx розрахований саме під М16.

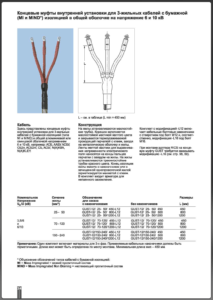

Артикули – внутрішнє встановлення (Uo/U = 3,6/6 і 6/10 кВ)

Для внутрішнього монтажу доступні три довжини жил: 450, 800 і 1200 мм. Вибирайте залежно від відстані від кінця кабелю до шини чи клемної колодки апарата.

Примітки:

• Напруга для всіх артикулів – Uo/U = 3,6/6 кВ і 6/10 кВ (один і той самий комплект).
• Комплект розрахований на три фази.
• Модифікація -L12 – болтові наконечники під болт М12 вже в комплекті. Без суфікса – без наконечників, купуйте окремо потрібний тип.
• Для підключення до КРУ через адаптер RICS замовляйте артикул з -L16 (не -L12). Ці артикули – за запитом.

Артикули – зовнішнє встановлення (Uo/U = 3,6/6 і 6/10 кВ)

Зовнішнє виконання – без 450 мм версії: мінімальна довжина 800 мм, максимальна 1200 мм. Конструкція та матеріали ті самі, що й у внутрішньому виконанні, але із додатковими ізоляційними юбками на кожній фазі.

Примітки:

• Для зовнішнього монтажу версія 450 мм не передбачена: мінімум – 800 мм.
• Кількість юбок на фазу відповідає вимогам IEC 60815 для помірно забрудненого середовища.

Як читати артикул GUST-12

Назва муфти виглядає довгою, але читається просто:

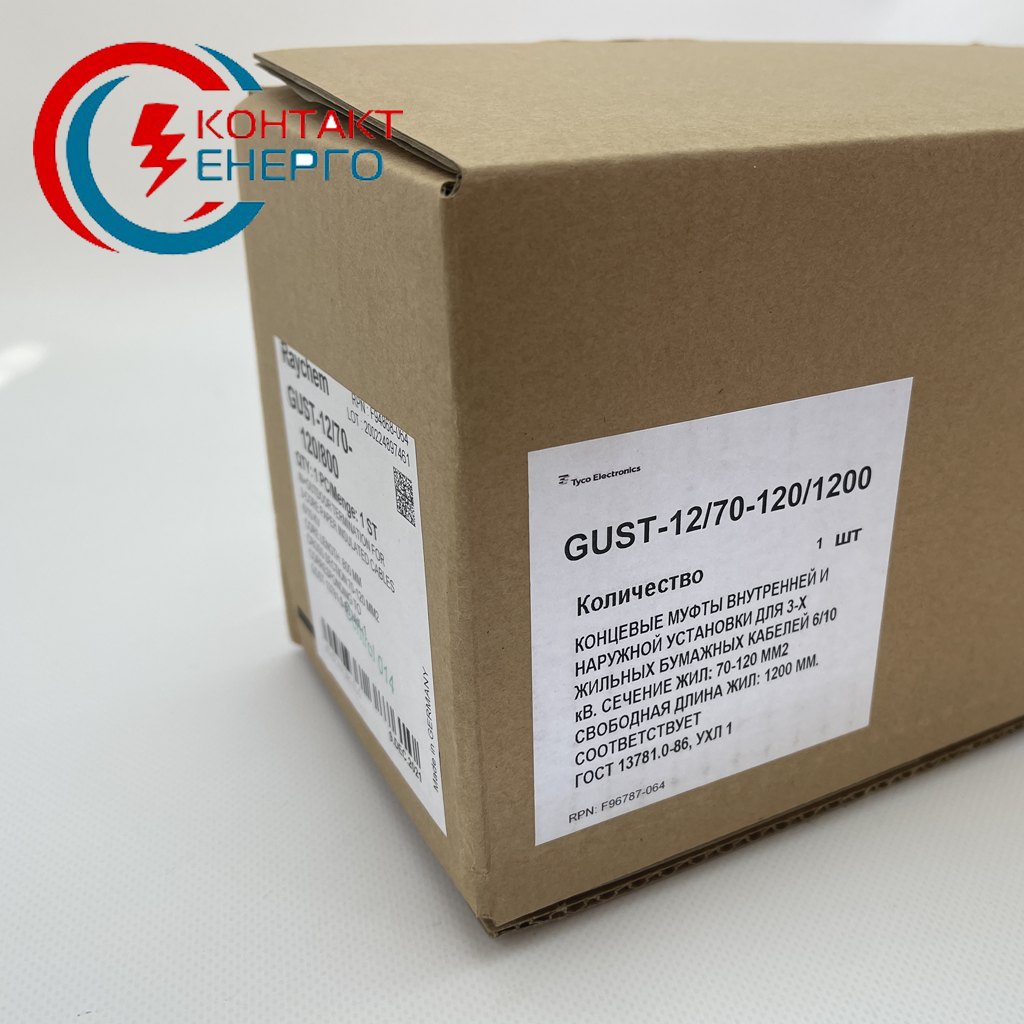

Приклад: GUST-12/70-120/800-L12 – кінцева муфта для кабелю з перерізом жили 70–120 мм², довжина жил 800 мм, комплектується болтовими наконечниками М12.

Як вибрати довжину жил (450, 800 або 1200 мм)

Це питання виникає майже при кожному замовленні. Ось проста логіка:

• 450 мм – для низьких розподільних шаф і КТП малого формату, де кабель приходить знизу і шина недалеко. Тільки внутрішнє виконання.
• 800 мм – найбільш поширений варіант. Підходить для більшості стандартних КТП і РП, де є запас для укладання жил.
• 1200 мм – для великих розподільних пристроїв з глибокими кабельними відсіками, а також коли потрібен резервний запас жили для повторного монтажу в майбутньому.

Якщо є сумніви – беріть 800 мм: жилу завжди можна підрізати, а нарощувати — не можна.

Де застосовується GUST-12

Переважно це задачі, пов’язані з експлуатацією і реконструкцією старих кабельних мереж:

• Заміна пошкоджених або застарілих кінцевань на підстанціях з кабелями АСБ і ААБ 6 і 10 кВ.
• Нові підключення у разі збереження існуючих кабелів з паперовою ізоляцією.
• Реконструкція міських кабельних мереж – особливо актуально зараз, у рамках програм відновлення електроінфраструктури.
• Промислові підприємства, де збереглися розподільні мережі на кабелях з паперовою ізоляцією.
• Тендерні закупівлі для обленерго і комунальних підприємств – муфти відповідають вимогам нормативних документів.
