Кабельна панчоха роз`ємна ЧКР
Діапазон цін: від 1500.00грн. до 2640.00грн.
| Тип | ЧКР 30/1,5, ЧКР 40/1,8, ЧКР 50/1,8, ЧКР 60/3,6, ЧКР 80/3,6, ЧКР 110/3,6, ЧКР 140/3,6 |
|---|
Монтажні роз’ємні кабельні панчохи
Тип – ЧКР
Існує так само різновид наскрізних панчох це роз’ємні панчохи, які дозволяють надягати панчохи не з кінця, а збоку в будь-якій зручній точці кабелю. При цьому з’єднання панчохи навколо кабелю проводиться шляхом шнурівки за допомогою додаткових канатиків панчохи, що входять до складу.
- Призначені для захоплення кінця кабелю при його протяжці і укладанні
- Матеріал: оцинкована сталь
- Плетена конструкція забезпечує необхідну еластичність
- Однорідний розподіл навантаження по всій площі захоплення кабельного панчохи перешкоджає пошкодженню ізоляції та оболонки кабелю
- Кабельні панчохи сплетені вручну і не мають паяних кінців
- Гнучка петля дозволяє легко проходити вигини в кабельній каналізації
- Панчохи є мультирозмірними та розраховані на діапазон діаметрів кабелів
Кабельна панчоха або панчоха-захоплення або монтажна панчоха, як її ще називають, являє собою плетений спеціальним способом рукав, виготовлений з високоміцних оцинкованих металевих канатиків. Принцип його роботи дуже простий – при додатку поздовжнього зусилля рукав розтягується в довжину і при цьому зменшується в діаметрі, надійно фіксуючи кабель, завдяки своїй властивості, за умови створення початкового зчеплення кабелю з кінцем панчохи (наприклад: ізолентою, мотузкою, дротом або іншими матеріалами) , щільно облягати циліндричні поверхні та властивості самозатягування (зі збільшенням осьового навантаження збільшується радіальне навантаження) кабельні панчохи мають велику несучу здатність і одночасно делікатно обходяться з кабелем не пошкоджуючи його поверхню завдяки великій площі зіткнення панчохи з кабелем. Завдяки цьому кабельна панчоха є універсальним засобом для захоплення кабелю і отримав вельми широку сферу застосування для підвісу та утримання електричного, телефонного, оптико-волоконного кабелів, канатів, шлангів та будь-яких інших циліндричних предметів у різних галузях промисловості.
🚚 Доставка Новою Поштою: 1–2 дні | Самовивіз: м. Київ, вул. Радунська 30
✅ Власне виробництво
✅ Нержавіюча сталь
✅ Виготовлення під замовлення
✅ Повернення протягом 14 днів
Характеристики

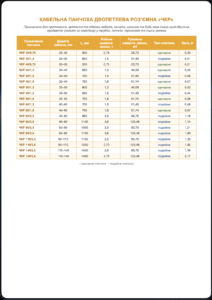

КАБЕЛЬНА ПАНЧОХА ДВОПЕТЛЕВА РОЗʼЄМНА «ЧКР»
Призначена для протягання, кріплення та підвіски кабелю, каната, шлангів та будь-яких інших циліндричних предметів (захват за середину) у трубах, лотках, траншеях та інших умовах
| Позначення панчохи | Діаметр кабелю, мм | L, мм | Робоче наванта- ження, т | Руйнівне наванта- ження, кН | Тип плетіння | Вага, кг |
| ЧКР 30/0,75 | 20–30 | 500 | 0,75 | 25,73 | одинарне | 0,20 |
| ЧКР 30/1,5 | 20–30 | 600 | 1,5 | 51,45 | подвійне | 0,41 |
| ЧКР 40/0,75 | 20–30 | 550 | 0,75 | 25,73 | одинарне | 0,21 |
| ЧКР 40/1,3 | 30–40 | 650 | 1,3 | 44,59 | одинарне | 0,55 |
| ЧКР 40/1,5 | 30–40 | 700 | 1,5 | 51,45 | подвійне | 0,46 |
| ЧКР 40/1,8 | 30–40 | 750 | 1,8 | 61,74 | одинарне | 0,67 |
| ЧКР 50/1,3 | 30–50 | 600 | 1,3 | 44,59 | одинарне | 0,42 |
| ЧКР 50/1,5 | 30–50 | 650 | 1,5 | 51,45 | подвійне | 0,44 |
| ЧКР 50/1,8 | 30–50 | 700 | 1,8 | 61,74 | одинарне | 0,58 |
| ЧКР 60/1,5 | 40–60 | 700 | 1,5 | 51,45 | подвійне | 0,46 |
| ЧКР 60/1,8 | 40–60 | 750 | 1,8 | 61,74 | одинарне | 0,67 |
| ЧКР 60/2,5 | 40–60 | 950 | 2,5 | 85,75 | подвійне | 1,16 |
| ЧКР 60/3,6 | 40–60 | 1100 | 3,6 | 123,48 | подвійне | 1,74 |
| ЧКР 80/2,5 | 60–80 | 1000 | 2,5 | 85,75 | подвійне | 1,21 |
| ЧКР 80/3,6 | 60–80 | 1150 | 3,6 | 123,48 | подвійне | 1,80 |
| ЧКР 110/2,5 | 80–110 | 1150 | 2,5 | 85,75 | подвійне | 1,35 |
| ЧКР 110/3,6 | 80–110 | 1200 | 3,75 | 123,48 | подвійне | 1,86 |
| ЧКР 140/2,5 | 110–140 | 1400 | 2,5 | 85,75 | подвійне | 1,59 |
| ЧКР 140/3,6 | 110–140 | 1450 | 3,75 | 123,48 | подвійне | 2,17 |
- одинарне плетіння • подвійне плетіння
FAQ
Що таке кабельні панчохи і для чого вони використовуються при протягуванні проводів СІП і силових кабелів?
Кабельні панчохи – це спеціалізовані пристрої, що використовуються для надійного захоплення і протягання кабелю через кабельні канали, труби, траншеї та інші місця укладання. Вони полегшують процес монтажу, запобігаючи пошкодженню кабелю і забезпечуючи його безпечне та ефективне прокладання.
Як вибрати відповідну кабельну панчоху для протягання дроту СІП і силових кабелів?
Під час вибору кабельної панчохи важливо враховувати діаметр і тип кабелю, а також умови прокладання. Необхідно вибирати панчоху, що відповідає розміру і матеріалу кабелю, щоб забезпечити надійне захоплення без ризику пошкодження. Також слід звернути увагу на матеріал панчохи, який має бути міцним і довговічним.
Як працюють кабельні панчохи під час протягування кабелів?
Кабельні панчохи працюють за принципом самозатягування. Коли кабель вставлено в панчоху і починається процес протягання, панчоха стискається навколо кабелю, забезпечуючи надійне захоплення. Це запобігає ковзанню кабелю всередині панчохи і дає змогу безпечно протягувати кабель на потрібну дистанцію.
Чи можна використовувати одну і ту саму кабельну панчоху для різних типів кабелів?
Хоча деякі кабельні панчохи можуть бути універсальними, рекомендується обирати панчоху, яка специфічно підходить для типу і розміру кабелю, щоб забезпечити максимальну ефективність і безпеку. Різні типи кабелів можуть вимагати панчіх з різними характеристиками захоплення і навантаження.
Яких запобіжних заходів слід дотримуватися під час використання кабельних панчіх для протягання кабелів?
Під час використання кабельних панчіх важливо дотримуватися техніки безпеки: використовувати рукавички, перевіряти цілісність панчохи перед кожним використанням, уникати перевантаження панчохи, що перевищує її номінальне навантаження, та слідкувати за тим, щоб процес протягання відбувався рівномірно, без різких ривків та вигинів кабелю, які можуть призвести до його пошкодження.
