Name: Кабельна панчоха ЧК
SKU: 7361
Availability: InStock
Rating: 5.00 (1 reviews)

Опис

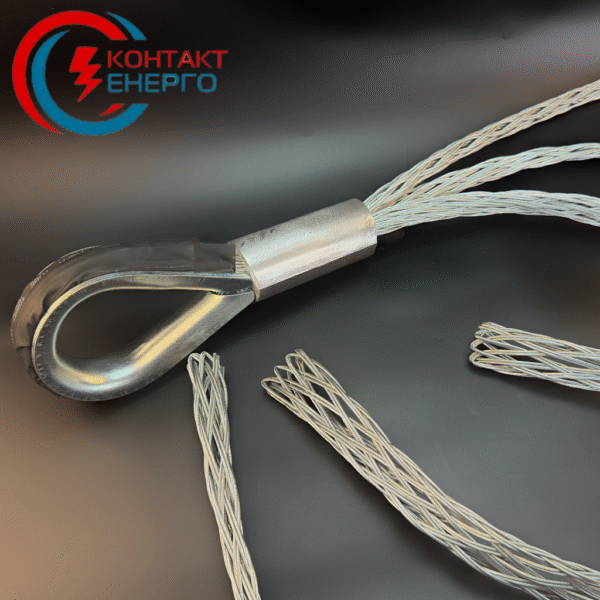

Монтажні кабельні панчохи ЧК

Тип – ЧК

Характеристики

Призначені для захоплення кінця кабелю при його протяжці і укладанні
Матеріал: нержавіюча сталь
Плетена конструкція забезпечує необхідну еластичність
Однорідний розподіл навантаження по всій площі захоплення кабельного панчохи перешкоджає пошкодженню ізоляції та оболонки кабелю
Кабельні панчохи сплетені вручну і не мають паяних кінців
Гнучка петля дозволяє легко проходити вигини в кабельній каналізації
Панчохи є мультирозмірними та розраховані на діапазон діаметрів кабелів

Кабельна панчоха або панчоха-захоплення або монтажна панчоха, як її ще називають, являє собою плетений спеціальним способом рукав, виготовлений з високоміцних оцинкованих металевих канатиків. Принцип його роботи дуже простий – при додатку поздовжнього зусилля рукав розтягується в довжину і при цьому зменшується в діаметрі, надійно фіксуючи кабель, завдяки своїй властивості, за умови створення початкового зчеплення кабелю з кінцем панчохи (наприклад: ізолентою, мотузкою, дротом або іншими матеріалами) , щільно облягати циліндричні поверхні та властивості самозатягування (зі збільшенням осьового навантаження збільшується радіальне навантаження) кабельні панчохи мають велику несучу здатність і одночасно делікатно обходяться з кабелем не пошкоджуючи його поверхню завдяки великій площі зіткнення панчохи з кабелем. Завдяки цьому кабельна панчоха є універсальним засобом для захоплення кабелю і отримав вельми широку сферу застосування для підвісу та утримання електричного, телефонного, оптико-волоконного кабелів, канатів, шлангів та будь-яких інших циліндричних предметів у різних галузях промисловості.

🚚 Доставка Новою Поштою: 1–2 дні | Самовивіз: м. Київ, вул. Радунська 30

✅ Власне виробництво
✅ Нержавіюча сталь
✅ Виготовлення під замовлення
✅ Повернення протягом 14 днів

панчоха кабельна кабельні панчохи кабельна панчоха

Характеристики

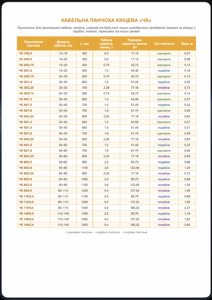

КАБЕЛЬНА ПАНЧОХА КІНЦЕВА «ЧК»

Призначена для протягання кабелю, каната, шлангів та будь-яких інших циліндричних предметів (захват за кінець) у трубах, лотках, траншеях та інших умовах

Позначення панчохи	Діаметр кабелю, мм	L, мм	Робоче наванта- ження, т	Руйнівне наванта- ження, кН	Тип плетіння	Вага, кг
ЧК 15/0,5	10–15	350	0,5	17,15	одинарне	0,07
ЧК 20/0,5	15–20	350	0,5	17,15	одинарне	0,08
ЧК 20/0,75	10–20	450	0,75	25,73	одинарне	0,12
ЧК 20/1,0	15–20	500	1,0	34,30	подвійне	0,18
ЧК 30/0,75	20–30	500	0,75	25,73	одинарне	0,13
ЧК 30/1,5	20–30	600	1,5	51,45	подвійне	0,29
ЧК 30/2,25	20–30	700	2,25	77,18	потрійне	0,73
ЧК 40/0,75	20–30	550	0,75	25,73	одинарне	0,14
ЧК 40/1,3	30–40	650	1,3	44,59	одинарне	0,37
ЧК 40/1,5	30–40	700	1,5	51,45	подвійне	0,33
ЧК 40/1,8	30–40	750	1,8	61,74	одинарне	0,46
ЧК 40/2,25	20–30	800	2,25	77,18	потрійне	0,60
ЧК 50/1,3	30–40	600	1,3	44,59	одинарне	0,27
ЧК 50/1,5	30–40	650	1,5	51,45	подвійне	0,31
ЧК 50/1,8	30–40	700	1,8	61,74	одинарне	0,39
ЧК 50/2,25	20–30	800	2,25	77,18	потрійне	0,63
ЧК 60/1,5	50–60	700	1,5	51,45	подвійне	0,33
ЧК 60/1,8	50–60	750	1,8	61,74	одинарне	0,46
ЧК 60/2,25	50–60	900	2,25	77,18	потрійне	0,69
ЧК 60/2,5	50–60	950	2,5	85,75	подвійне	0,84
ЧК 60/3,6	50–60	1100	3,6	123,48	подвійне	1,30
ЧК 80/2,25	60–80	950	2,25	77,18	потрійне	0,72
ЧК 80/2,5	60–80	1000	2,5	85,75	подвійне	0,88
ЧК 80/3,6	60–80	1150	3,6	123,48	потрійне	1,35
ЧК 80/4,0	80–110	1200	4,0	137,20	потрійне	1,55
ЧК 110/2,5	80–110	1150	2,5	85,75	подвійне	0,98
ЧК 110/4,0	80–110	1250	4,0	137,20	потрійне	1,60
ЧК 110/5,4	80–110	1300	5,4	185,22	потрійне	2,37
ЧК 140/2,5	110–140	1400	2,5	85,75	подвійне	1,16
ЧК 140/4,0	110–140	1450	4,0	137,20	потрійне	1,82
ЧК 140/5,4	110–140	1500	5,4	185,22	потрійне	2,65

одинарне плетіння • подвійне плетіння • потрійне плетіння

Принцип роботи

Принцип роботи кабельних панчох для протягання дроту СІП

(самонесучий ізольований дріт) і силових кабелів ґрунтується на використанні механічних властивостей кабельної панчохи, що забезпечує надійне захоплення й утримання кабелю під час його протягання через різноманітні кабельні канали, труби, траншеї та інші пристрої для прокладання кабельних ліній.

Кабельна панчоха являє собою рукав, виготовлений з металевого троса або високоміцної нитки, який сплетений таким чином, щоб під час подовжнього розтягування панчохи її діаметр зменшувався, а стискаючий вплив на кабель збільшувався. Цей принцип самозатягування забезпечує фіксацію кабелю всередині панчохи і запобігає його ковзанню в процесі протягання.

Принцип роботи:

Введення кабелю в панчоху: На першому етапі кабель вводиться в кабельну панчоху так, щоб його кінець вийшов з іншого боку панчохи. Для СІП і силових кабелів вибирають панчоху відповідного розміру, яка забезпечить надійне зчеплення з кабелем.

Захоплення кабелю: Під час протягування кабелю панчоха розтягується, внаслідок чого її внутрішній діаметр зменшується, і панчоха щільно охоплює кабель. Це запобігає ковзанню кабелю всередині панчохи і забезпечує його надійну фіксацію.

Протягування кабелю: Після захоплення кабельної панчохи до її кінця кріплять трос або лебідку, і починається процес протягання кабелю через необхідну дистанцію. Завдяки зчепленню панчохи з кабелем, протягування проходить гладко, без ризику пошкодження кабелю.

Зняття панчохи: Після завершення протягання кабелю кабельну панчоху знімають, послабивши її натяг, що дає змогу збільшити її внутрішній діаметр і легко витягти кабель.

Кабельні панчохи особливо ефективні під час прокладання кабелів у складних умовах, наприклад, за наявності великої кількості поворотів або коли необхідно протягнути кабель на значну відстань. Вони також мінімізують ризик пошкодження ізоляції та оболонки кабелю в процесі протягання, що особливо важливо для збереження електричних характеристик СІП і силових кабелів.

Цей метод не тільки спрощує і прискорює процес прокладання кабельних ліній, а й підвищує його безпеку, мінімізуючи ризик механічних пошкоджень кабелю і забезпечуючи високу надійність електропостачання.

Відео

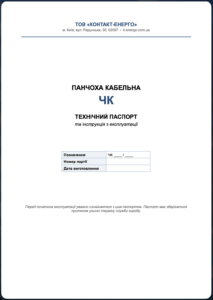

Паспорт
