Наконечники кутові 45°

33,30 грн. – 220,00 грн.

Перетин	120мм² , 16мм² , 25мм² , 35мм² , 50мм² , 70мм² , 95мм²

Перетин

Артикул: Невідомо Категорія: Наконечники

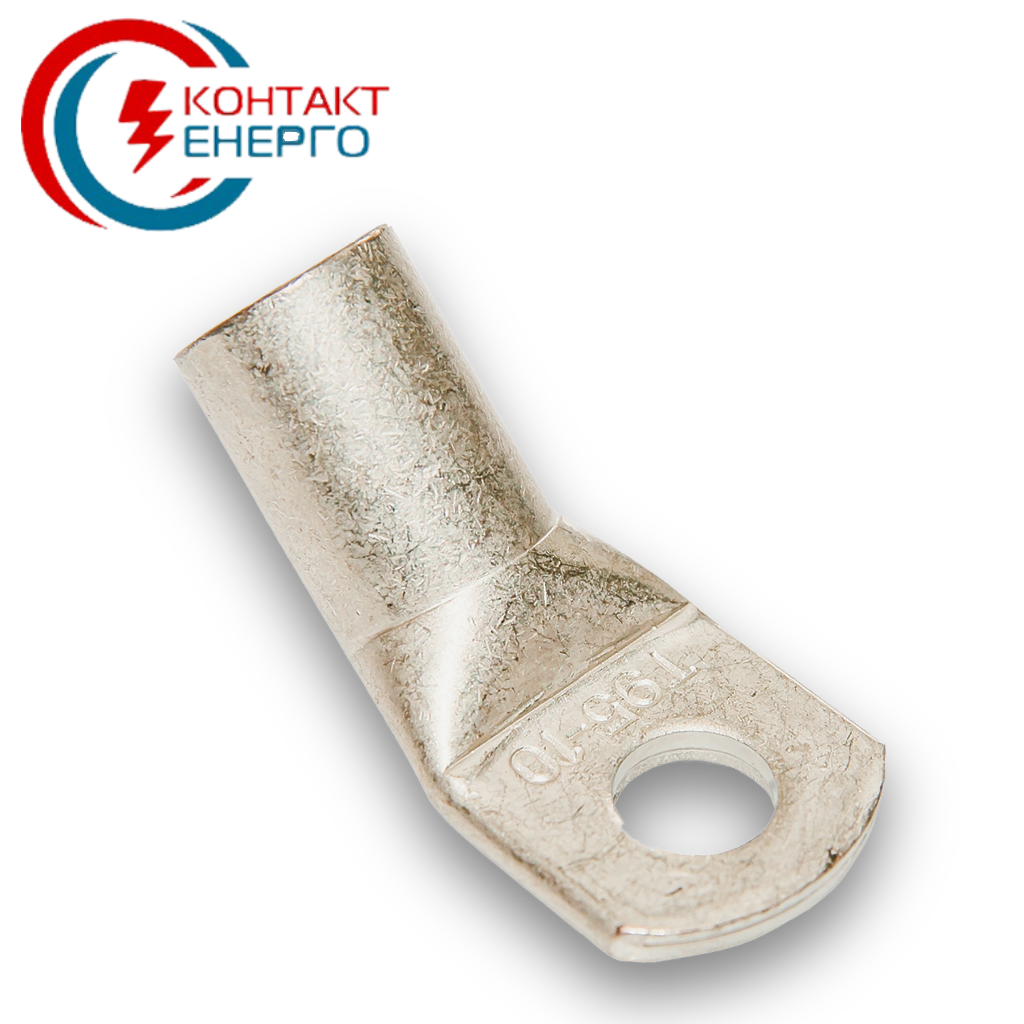

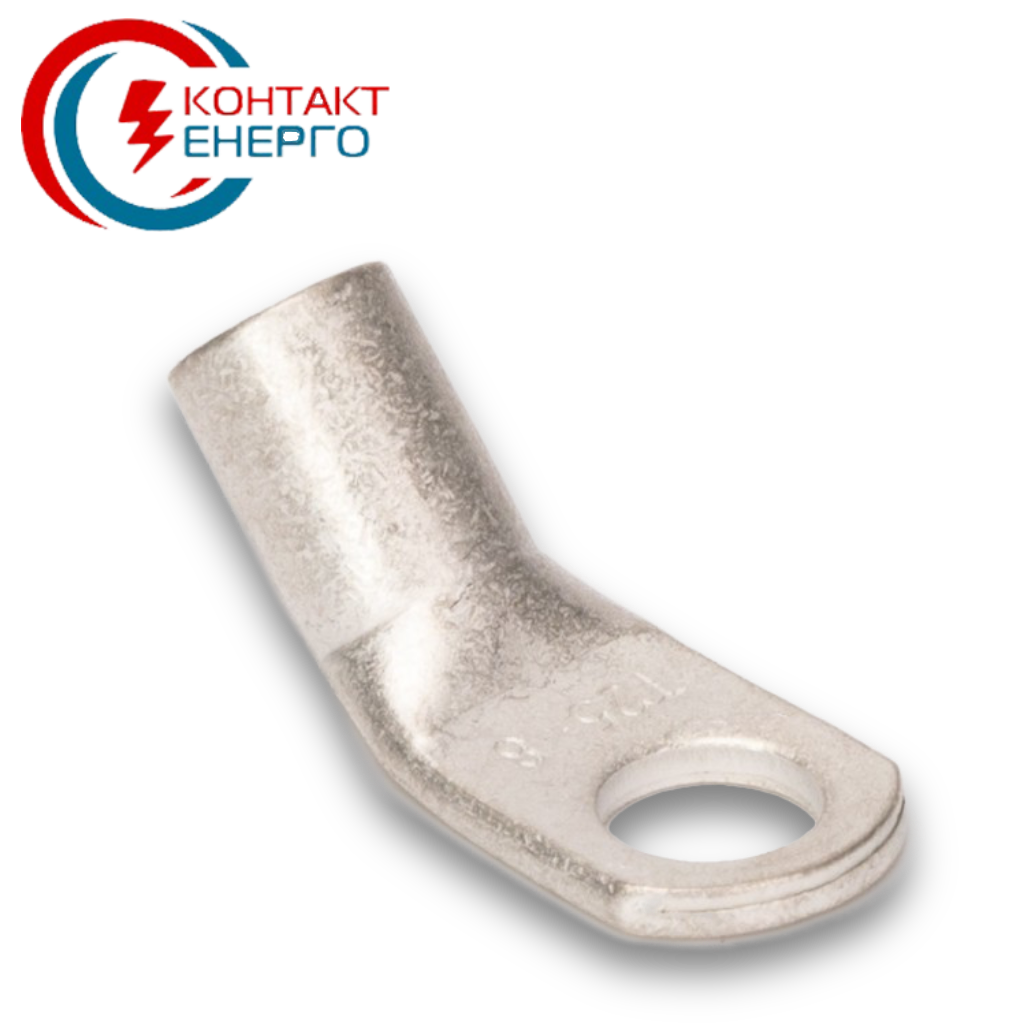

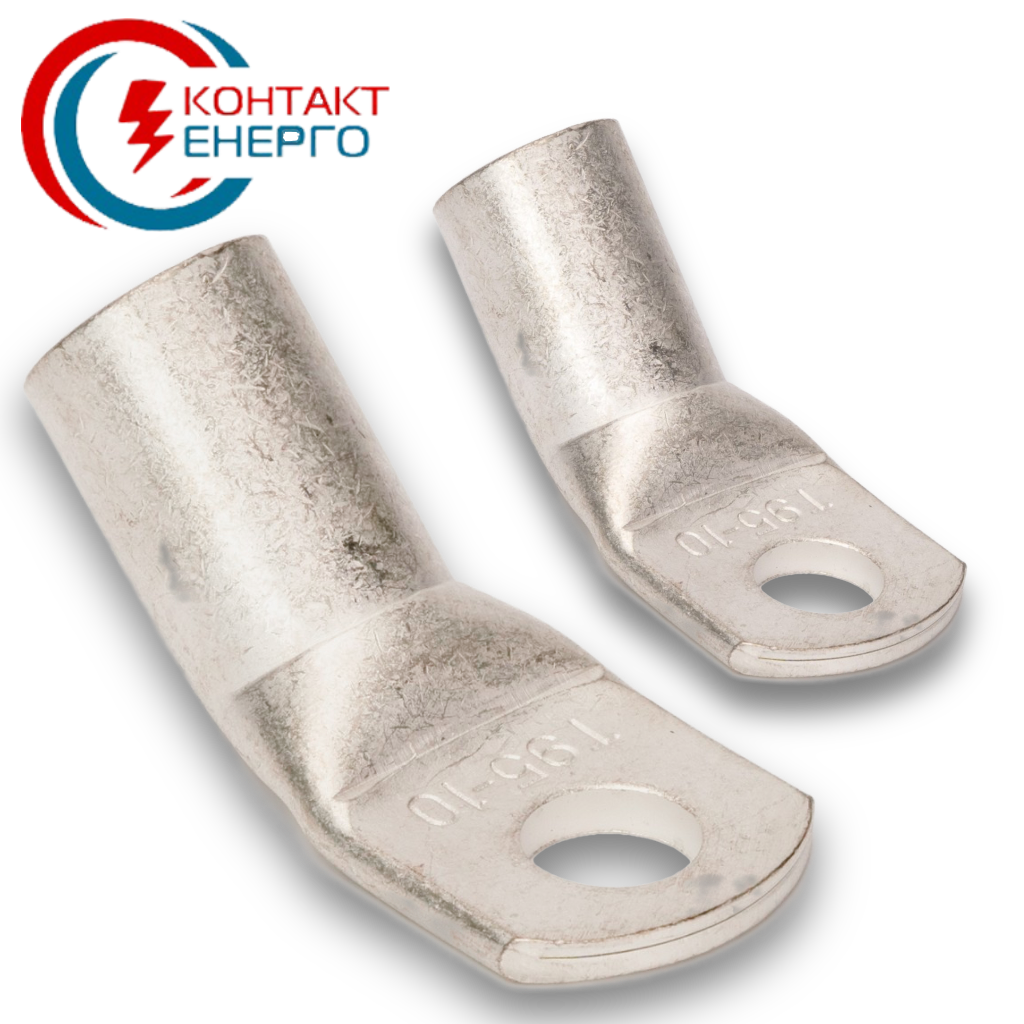

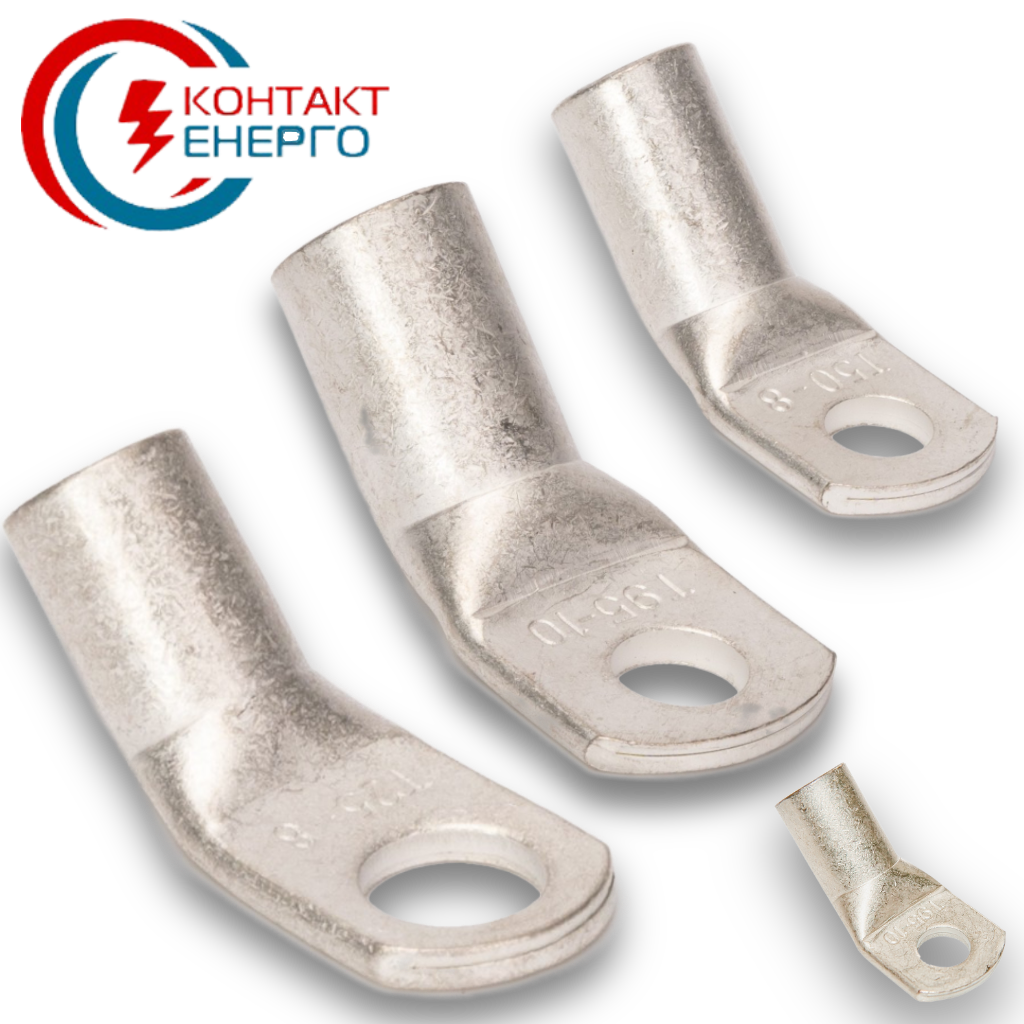

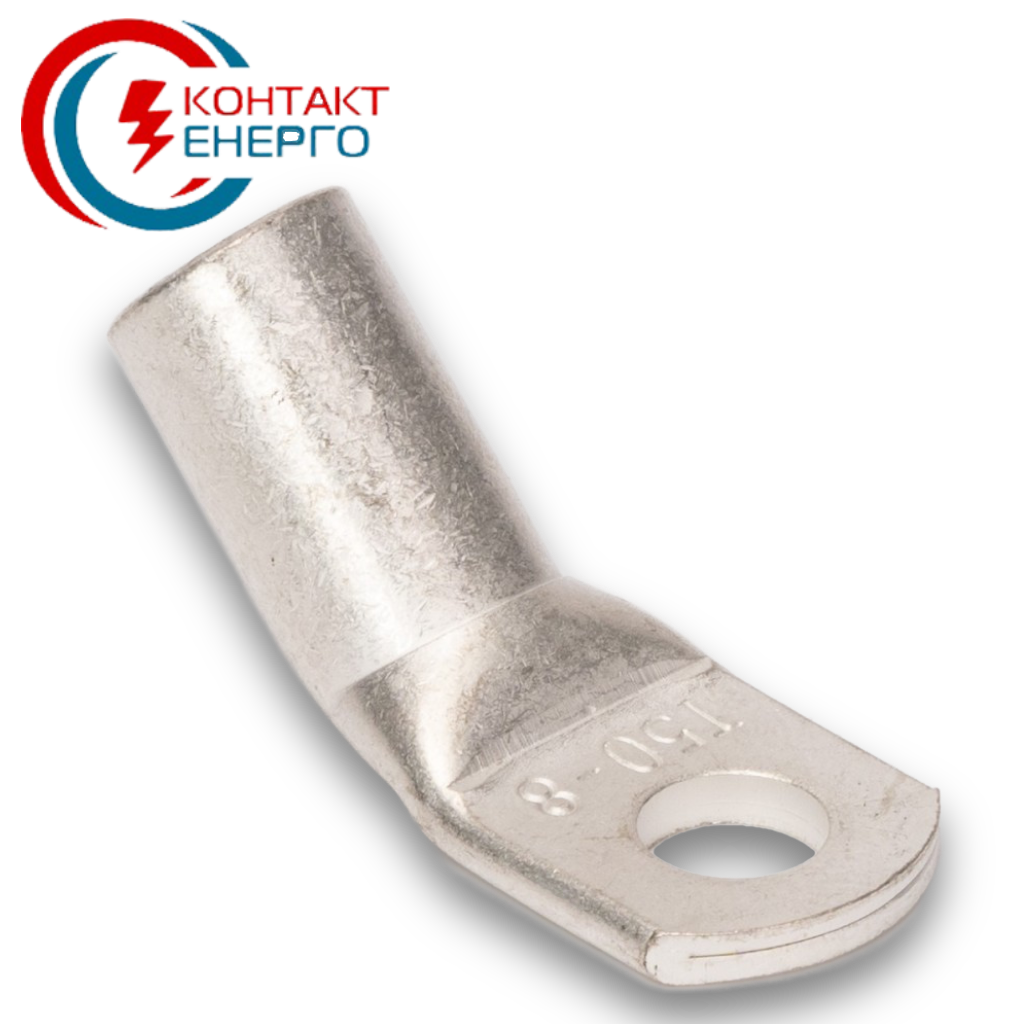

Мідні луджені кутові наконечники 45° під опресування

Мідні луджені кутові наконечники з кутом вигину 45° призначені для надійного окінцювання мідних кабелів і дротів перетином від 16 до 120 мм² методом опресування. Вони забезпечують ефективне з’єднання провідників з електротехнічним обладнанням, особливо в умовах обмеженого простору, де прямі наконечники використовувати важко. Ці наконечники широко використовуються в електроенергетиці, будівництві та промисловості для окінцювання мідних кабелів і проводів. Їх застосування забезпечує надійне і довговічне з’єднання провідників з обладнанням, мінімізуючи втрати електроенергії і підвищуючи безпеку експлуатації.

Технічні характеристики:

Матеріал: мідь марки М2.
Покриття: луджене (олов’яне покриття).
Кут вигину: 45°.
Діапазон перерізів: від 16 до 120 мм².
Відповідність стандартам: ГОСТ 7386-80. ДСТУ EN 60947-1:2017
Застосування: промислові установки, розподільні щити, монтажні коробки, системи електропостачання.

Особливості та переваги

Матеріал виготовлення: виготовлені з високоякісної мідної труби марки М2 із захисним покриттям з олова-вісмуту, що забезпечує високу провідність і захист від корозії.
Кут вигину 45°: полегшує монтаж у важкодоступних місцях і спрощує прокладання кабелю в розподільних шафах і монтажних коробках.
Широкий діапазон перетинів: підходять для кабелів із перетином від 16 до 120 мм², що робить їх універсальним рішенням для різних завдань.
Відповідність стандартам: виготовлені відповідно до ДСТУ EN 60947-1:2017, що гарантує надійність і довговічність з’єднань.

Характеристики кутовий наконечник 45 градусів

Приклади використання мідних луджених кутових наконечників 45°

Прокладання кабелів у розподільчих шафах і низьковольтних системах.
З’єднання проводів у монтажних коробках на промислових об’єктах.
Електромонтажні роботи в житлових і комерційних будівлях.
Завершення силових кабелів в умовах обмеженого простору.

Купити мідні луджені кутові наконечники 45° під опресовування в компанії «Контакт-Енерго» і отримайте надійне рішення для монтажу електричних систем будь-якої складності!

Технічні характеристики

Розмір	ØE, (мм)	ØD, (мм)	Ød, (мм)	W, (мм)	B, (мм)	L, (мм)
16 мм2	45°-16/8	8.3	7.8	5.6	13.5	11	15.5
25 мм2	45°-25/8	8.3	9.5	7.1	14	13	16
35 мм2	45°-35/8	8.3	11	8.2	16.5	16	18
50 мм2	45°-50/8	8.3	12.5	9.5	17.9	19	22
50 мм2	45°-50/10	10.5	12.5	9.5	17.9	19	22
70 мм2	45°-70/10	10.5	15	11.5	21.5	21	22
95 мм2	45°-95/10	10.5	17	13.5	24.7	24	33
120 мм2	45°-120/10	10.5	20	15.6	28.9	27	33

Оптимальна конструкція: Кутові наконечники розроблені з урахуванням стійкості до деформацій і високої механічної міцності, що особливо важливо під час під’єднання кабелів в умовах обмеженого простору.
Велика площа контакту: Конструкція контактної площини забезпечує максимальну площу контакту з контактними групами і дає змогу ефективно використовувати наконечники для розподільчих шаф і монтажних коробок навіть за обмеженого місця навколо болтів.
Висока якість матеріалів: Виготовлені з міді марки М1, яка має чудову пластичність і міцність, що полегшує процес опресування і гарантує надійну фіксацію на дроті.
Луджене покриття: Луджені мідні наконечники ДСТУ забезпечують захист від корозії і підтримують високу електропровідність, що важливо для довговічної та безпечної експлуатації.
Сумісність з різними проводами: Внутрішній діаметр хвостовиків підходить для мідних провідників 1, 2 і 3 класів гнучкості. Для кабелів 4, 5 і 6 класів гнучкості рекомендується обирати наконечники під опресовування 16-120 мм².
