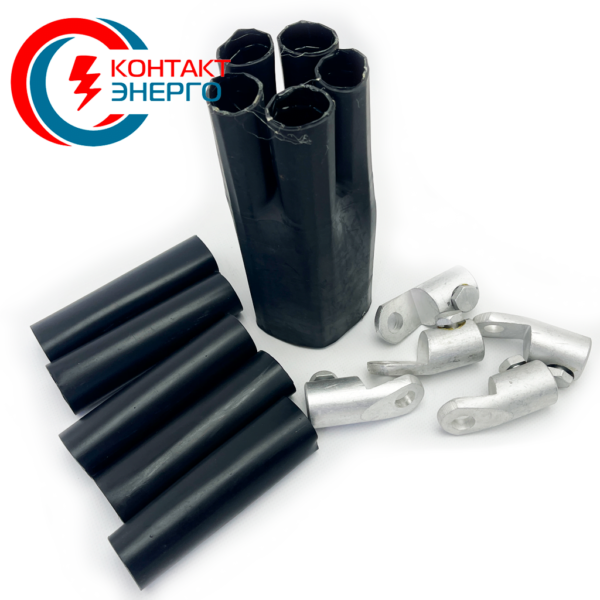

Муфта кабельна кінцева 5ПКВтп

Муфта кабельна кінцева 5ПКВтп – термоусаджувальна кінцева муфта внутрішньої установки до 1 кВ

Муфта кабельна кінцева 5ПКВтп призначена для виконання кінцевих заробок п’ятижильних силових кабелів з пластмасовою ізоляцією номінальною напругою до 1 кВ при монтажі всередині приміщень. Відповідає вимогам мереж із системою заземлення TN-S (L1, L2, L3, N, PE) у закритих розподільних пристроях, щитових приміщеннях та кабельних спорудах. Конструкція базується на термоусаджувальних елементах із клейовим шаром – без вимог до UV-стійкості, що забезпечує оптимальне співвідношення ціни та функціональності для внутрішнього монтажу.

Маркування 5ПКВтп розшифровується відповідно до ДСТУ та галузевих стандартів: 5 – кількість жил кабелю; П – кабелі з пластмасовою ізоляцією (ПВХ, поліетилен); К – кінцева муфта; В – внутрішня установка; тп – термоусаджувальні поліетиленові компоненти.

Де застосовується муфта 5ПКВтп

Муфти 5ПКВтп застосовуються при виконанні кінцевих заробок п’ятижильних кабельних ліній 0,4 кВ систем TN-S у закритих приміщеннях. Типові об’єкти монтажу: розподільні щити (ВРП, ГРЩ, ЩСУ), комплектні розподільні пристрої (КРП), трансформаторні підстанції (ТП) – у закритих відсіках, силові кабелі в кабельних каналах, лотках і тунелях всередині будівель, ввідні кабелі в промислові щитові приміщення. Монтаж допускається виключно у закритих сухих або нормально вологих приміщеннях – без прямого потрапляння атмосферних опадів та UV-випромінювання.

Сумісні марки кабелів:

• ВВГ 5x…, ВВГнг 5x…, ВВГнг-LS 5x…, ВВГнг-FRLS 5x… – мідні жили, ПВХ ізоляція
• АВВГнг 5x…, АВВГнг-LS 5x… – алюмінієві жили, ПВХ ізоляція
• ПвВГ, АПвВГ – поліетиленова ізоляція
• NYY-J 5x…, NYM 5x…, N2XY 5x… та імпортні аналоги 5-жильних кабелів з пластмасовою ізоляцією до 1 кВ

Технічні характеристики

Типорозміри 5ПКВтп та параметри вибору

* Довжина підготовки кабелю – орієнтовна. Точні монтажні розміри наведені в інструкції до комплекту.

Що входить у комплект 5ПКВтп

Комплект муфти 4ПКНтп включає всі необхідні елементи для виконання повної кінцевої заробки:

• Термоусаджувальні трубки з внутрішнім термоплавким клейовим шаром – індивідуально на кожну жилу (5 шт.) та одна загальна (коренева) трубка
• Кабельна рукавичка (перчатка) – термоусаджувальний розгалужувач (5-пальцевий) для герметизації місця розгалуження жил з кабельної оболонки; забезпечує механічний захист і вологонепроникність вузла
• Кабельні наконечники болтові універсальні (у варіанті «з наконечниками») – підібрані відповідно до діапазону перерізів конкретного типорозміру
• Герметизуюча мастика або самоамальгамуюча стрічка – для додаткової гідроізоляції торців трубок

Виконання «без наконечників» призначене для випадків, коли монтажною організацією використовуються опресовані наконечники серії ТМ/ТА або болтові наконечники іншого типу під конкретні болтові клеми обладнання. Конструктив самої муфти в обох варіантах ідентичний.

Технічні переваги термоусаджувальної конструкції для внутрішнього монтажу

Порівняно з намотуванням ізоляційних стрічок і бандажних систем, термоусаджувальна конструкція 5ПКВтп забезпечує:

• Стабільна ізоляція: клейовий шар заповнює нерівності поверхні жил і забезпечує герметизацію від конденсату та пилу в умовах закритих приміщень
• Стійкість до кліматичних впливів: робочий діапазон температур від −50°C до +90°C; матеріал стійкий до ультрафіолетового випромінювання, озону та атмосферних опадів
• Механічна захист: 5-пальцева рукавичка фіксує геометрію розгалуження жил, запобігає механічним пошкодженням у місці виходу жил з оболонки при прокладанні в кабельних лотках і каналах
• Скорочення трудовитрат на монтаж: час виконання кінцевої заробки – 20–30 хвилин, що в 2–3 рази менше порівняно з намотуванням стрічкових ізоляційних матеріалів
• Економічна ефективність: ціна 5ПКВтп нижча за 5ПКВтп, оскільки конструкція оптимізована для внутрішнього монтажу без надлишкових атмосферостійких компонентів

Технологія монтажу

Монтаж муфти 4ПКНтп виконується з використанням газового або пропанового пальника (температура полум’я 350–500°C) або будівельного термофена (не менше 200°C при насадці). Спеціалізоване обладнання не потрібне. Послідовність монтажу:

1. Підготовка кінця кабелю: видалення зовнішньої захисної оболонки на розрахункову довжину; розведення жил; видалення заповнювача (за наявності); знежирення поверхонь ізольованих жил і оболонки.

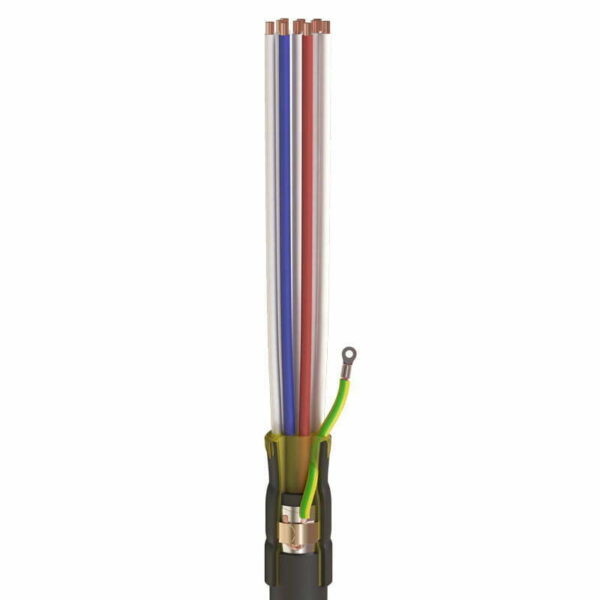

2. Монтаж кабельної рукавички: насадження рукавички на розгалуження жил; термоусадка рівномірним прогрівом від основи (місця виходу з оболонки) до кінців пальців – до появи клейового розплаву по периметру торців.
3. Монтаж наконечників: зачищення ізоляції жил на довжину гільзи наконечника; встановлення та опресування наконечників ТМ/ТА (при опресованому варіанті) або затяжка болтових наконечників з контрольним моментом.
4. Ізоляція жил: насадження індивідуальних термоусаджувальних трубок на кожну жилу з перекриттям рукавички; усадка прогрівом від середини до обох торців.
5. Встановлення кореневої трубки (за наявністю в комплекті): насадження на кореневу зону рукавички; остаточна усадка.

Критерій якісної усадки – рівномірний вихід клейового розплаву по всьому периметру торців трубок. Перегрів неприпустимий: температура поверхні трубки в зоні усадки не повинна перевищувати 200°C. При наявності повітряних пузирів під трубкою – переробка з повною заміною елементів.

Як замовити і що вибрати

Муфта 4ПКНтп постачається у п’яти типорозмірах за діапазоном перерізів жил: 6–16, 25–50, 70–120, 150–240 і 185–300 мм². Вибір типорозміру здійснюється за фактичним перерізом жили кабелю, а не за зовнішнім діаметром або сумарним перерізом. При замовленні необхідно вказати марку та переріз кабелю для підтвердження сумісності.

Для об’єктового замовлення (від 10 комплектів) та уточнення технічних питань щодо вибору типорозміру звертайтесь до відділу продажів. Постачання здійснюється по всій території України.

Часті питання (FAQ)

Чим відрізняється 5ПКВтп від 5ПКВтп і коли вибирати внутрішню муфту?

5ПКВтп (В – внутрішня) і 5ПКВтп (Н – наружна) мають ідентичну конструкцію жильних трубок і рукавички, але розрізняються матеріалом і наявністю UV-захисту. 5ПКВтп – для закритих приміщень: щитових, КРП, ТП, кабельних каналів всередині будівель. 5ПКВтп – для вулиці, фасадів, опор, вологих колодязів. Головне правило: якщо кінець кабелю завжди захищений від прямих атмосферних впливів – вибирайте 5ПКВтп, це дозволить зекономити без втрати якості.

Де конкретно можна монтувати 5ПКВтп, а де – не можна?

Муфта 5ПКВтп є обов’язковою при підключенні кабелів ВВГ 5x, АВВГнг 5x та їх аналогів. Застосування 4-пальцевої рукавички на 5-жильному кабелі неможливе конструктивно – одна жила залишиться незахищеною. Муфта сумісна з мідними і алюмінієвими жилами. При монтажі наконечників на алюмінієві жили – застосовувати антиоксидантну мастику і наконечники з алюмінію або алюмомідного сплаву.

Чи можна застосувати 5ПКВтп замість 5ПКВтп для економії?

Типорозмір обирається за фактичним перерізом жили кабелю. Наприклад, для кабелю ВВГнг 4×95 мм² потрібен типорозмір 4ПКНтп-3 (діапазон 70–120 мм²). Зовнішній діаметр кабелю при цьому повинен відповідати допустимому діапазону для даного типорозміру – рекомендуємо звірити з таблицею типорозмірів вище або уточнити у менеджера.

Як правильно вибрати типорозмір 5ПКВтп?

Типорозмір обирається за фактичним перерізом жили кабелю. Наприклад, ВВГнг 5×95 мм² – типорозмір 5ПКВтп-3 (70-120 мм²). Зовнішній діаметр п’ятижильного кабелю більший, ніж чотирижильного того ж перерізу – обов’язково перевіряйте відповідність діаметру кабелю діапазону типорозміру. При сумніві – беріть типорозмір з більшим діапазоном.

Яка різниця між 5ПКВтп і 4ПКВтп?

Принципова різниця – кількість жил: 5ПКВтп для п’ятижильних кабелів (3 фази + N + PE, система TN-S), 4ПКВтп – для чотирижильних (3 фази + PEN або N, система TN-C або TN-C-S). Якщо кабель має 5 жил – вибір однозначний: тільки 5ПКВтп, оскільки 4-пальцева рукавичка фізично не може охопити п’яту жилу.

Чи потрібен спеціальний інструмент для монтажу 5ПКВтп?

Ні. Для монтажу 5ПКВтп достатньо стандартного набору монтажника: газовий або пропановий пальник (або термофен від 200°C), ніж для знімання ізоляції, ключ для затяжки болтових наконечників. Гідравлічний прес потрібен лише при варіанті з опресованими наконечниками ТМ/ТА. Перевага монтажу всередині приміщення: відсутність вітру і опадів дозволяє проводити роботу в будь-яку погоду без організації захисного намету.
