Інструмент SYK-8B
4900,00 грн.
Гідравлічний інструмент для пробивання отворів SYK-8B
Ø мм.: 22; 27.5; 34; 43; 49; 60;
Гідравлічний інструмент для пробивання отворів SYK-8B від “Контакт-Енерго” призначений для створення отворів діаметром 22, 27,5, 34, 43, 49 та 60 мм у металевих листах товщиною до 3 мм. з зусиллям до 10 тонн та ходом штока 25 мм, він забезпечує ефективну роботу з різними металами. Компактний дизайн та довжина шланга 1,2 м дозволяють використовувати інструмент у важкодоступних місцях. Перфоратор листового металу ПГПО-60 широко застосовується в електромонтажних роботах та постачається у міцному металевому кейсі для зручності транспортування та зберігання.
Характеристики:
- Найменування- Інструмент гідравлічний SYK-8B
- Один. вим.- шт.
- Товщина аркуша макс.- 3 мм
- Тиск макс.- 10 т
- Ход штока – 25 мм
- Дов. шлангу – 1.2м
- Матриці у компл. Ø мм.:
-22;
-27.5;
-34;
-43;
-49;
-60; - Спеціалізація інструменту- для пробивання отворів
- Індивід. упаковка- пластиковий кейс
- Габарити індив. упаковки – 410*240*120
- Вага ящика брутто- 10кг
Порядок роботи
Принцип і порядок роботи

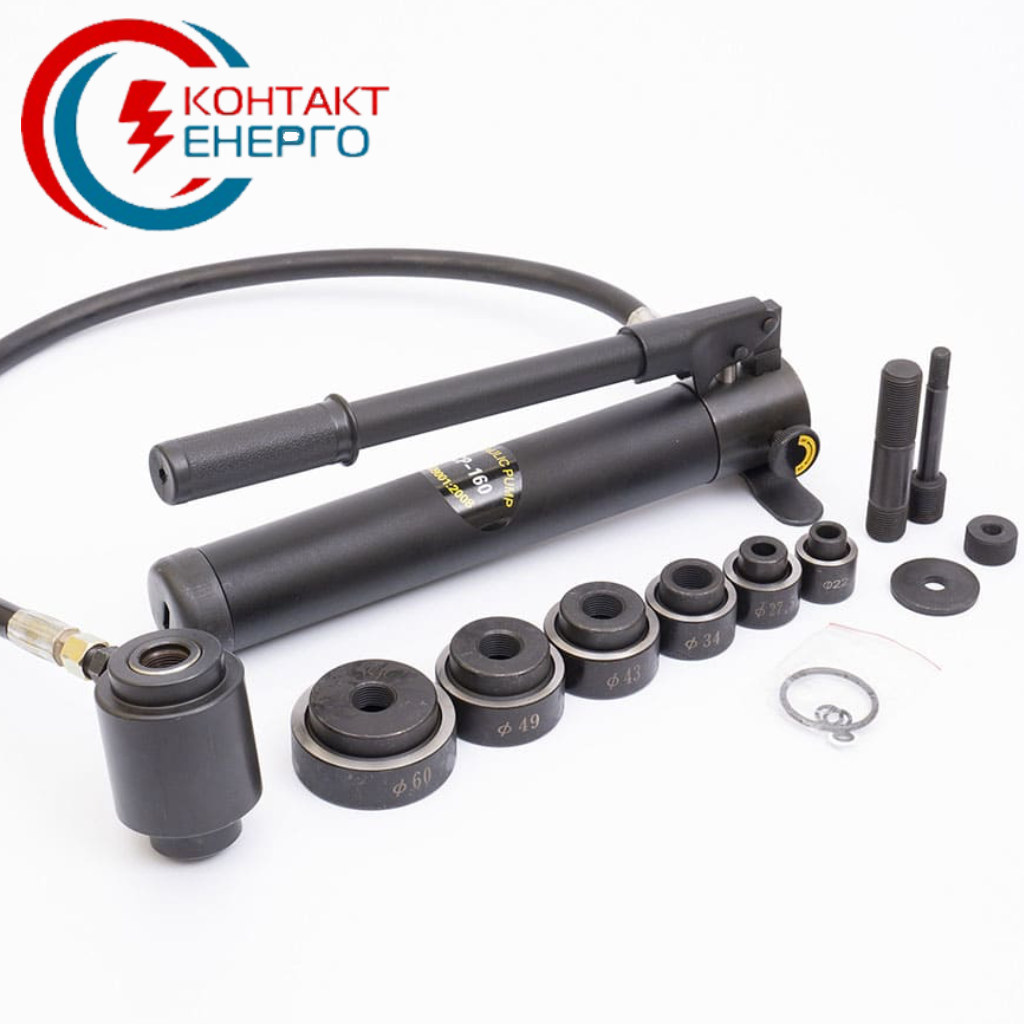

Гідравлічна система для пробивання отворів у сталевих листах складається з преса для пробивання отворів і гідравлічної помпи. Гідравлічний прес і помпа з’єднуються рукавом високого тиску через швидкороз’ємне з’єднання (БРС), яке дає змогу швидко з’єднувати і від’єднувати рукав. Помпа складається з плунжерного насоса, резервуара для оливи, руків’я і рукава високого тиску.
Помпа приводиться в дію рукояткою і нагнітає мастило через рукав у робочу порожнину гідроциліндра преса. Скидання тиску в системі здійснюється гвинтом скидання тиску.

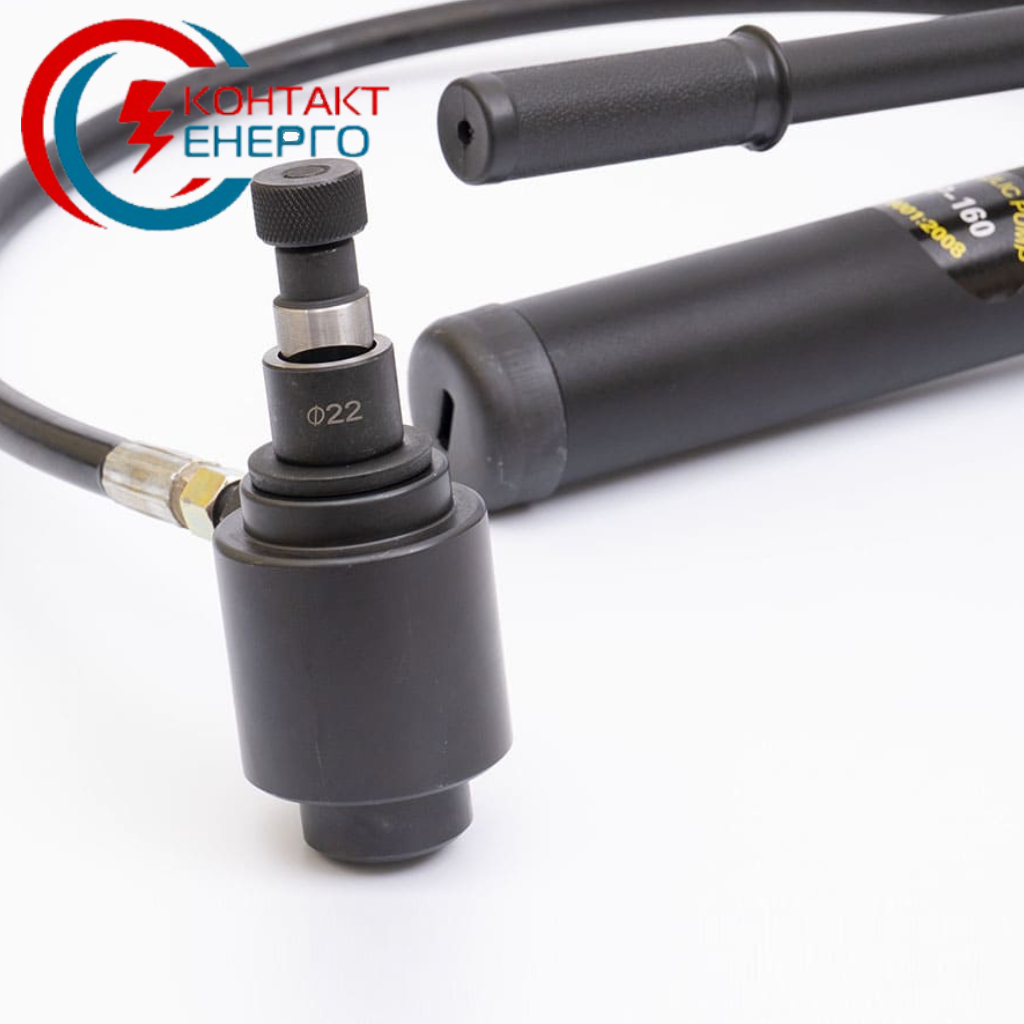

Прес для пробивання отворів складається з корпусу гідроциліндра, поршня гідроциліндра, пружини повернення поршня у вихідне положення, кришки гідроциліндра, швидкороз’ємного з’єднання (БРС), втулки опорної і шпильок для встановлення змінних матрицьпуансонів. Масло нагнітається в гідроциліндр через клапан швидкороз’ємного з’єднання і переміщує поршень. Пуансон і матриця сполучаються із зазором, пробивають отвір у сталевому листі. При скиданні тиску пружина повертає поршень у початкове положення.
Пробивання отвору
У момент, коли отвір пробито, припиніть нагнітання тиску. Подальше нагнітання може призвести до врізання пуансона в матрицю і пошкодження ріжучих крайок пуансона.
Ремонт і обслуговування преса
- Прес гідравлічний є професійним інструментом, експлуатація та обслуговування якого повинні проводитися кваліфікованим персоналом.
- Не допускайте потрапляння бруду, піску та інших сторонніх часток у гідроциліндр і на поршень.
- У неробочому стані закривайте напівмуфту швидкороз’ємного з’єднання заглушкою.
- Не допускайте пошкодження посадочних різьбових поверхонь для установки матриць і пуансонів.
- Як робочу рідину застосовуйте тільки мастила, зазначені в технічних характеристиках
- Не допускайте потрапляння бруду на поверхні плунжера, швидкороз’ємного з’єднання. Закривайте напів-муфту заглушкою
- Під час інтенсивної роботи можливий знос кілець ущільнювачів. Для їх заміни використовуйте ремкомплект або зверніться до сервісного центру.
- Після тривалого використання мастило поступово втрачає свої робочі характеристики і потребує заміни (не менше 1 разу на 2 роки).
- Регулярно перевіряйте стан рукава високого тиску. За необхідності зверніться до сервісного центру для заміни.
Переваги
- Широкий діапазон діаметрів отворів: Інструмент оснащений змінними матрицями для пробивання отворів діаметром 22, 27,5, 34, 43, 49 та 60 мм, що робить його універсальним для різних завдань.
- Висока потужність: Зусилля до 10 тонн дозволяє працювати з металевими листами завтовшки до 3 мм, включаючи нержавіючу сталь завтовшки до 1,6 мм.
- Компактність та мобільність: Легкий корпус та гнучкий шланг довжиною 1,2 м забезпечують зручність роботи навіть у обмежених просторах.
- Простота експлуатації: Змінні матриці легко встановлюються, а гідравлічний механізм знижує фізичне навантаження, дозволяючи працювати довше без утоми.
- Надійність та зручне транспортування: Інструмент поставляється у міцному металевому кейсі, що гарантує його захист та зручність зберігання.
FAQ
1. Які отвори можна пробивати гідравлічним інструментом SYK-8B?
Інструмент призначений для пробивання отворів діаметром 22, 27,5, 34, 43, 49 та 60 мм у металевих листах товщиною до 3 мм. Він відмінно підходить для електромонтажних робіт та встановлення кабельних вводів.
2. Яке максимальне навантаження витримує SYK-8B?
Гідравлічний механізм SYK-8B забезпечує зусилля до 10 тонн, дозволяючи працювати з металом, включаючи нержавіючу сталь завтовшки до 1,6 мм.
3. Чи підходить SYK-8B для роботи у важкодоступних місцях?
Так, компактний дизайн та довжина шланга 1,2 м роблять його ідеальним для використання в обмежених просторах.
4. Яка комплектація йде з гідравлічним пробійником SYK-8B?

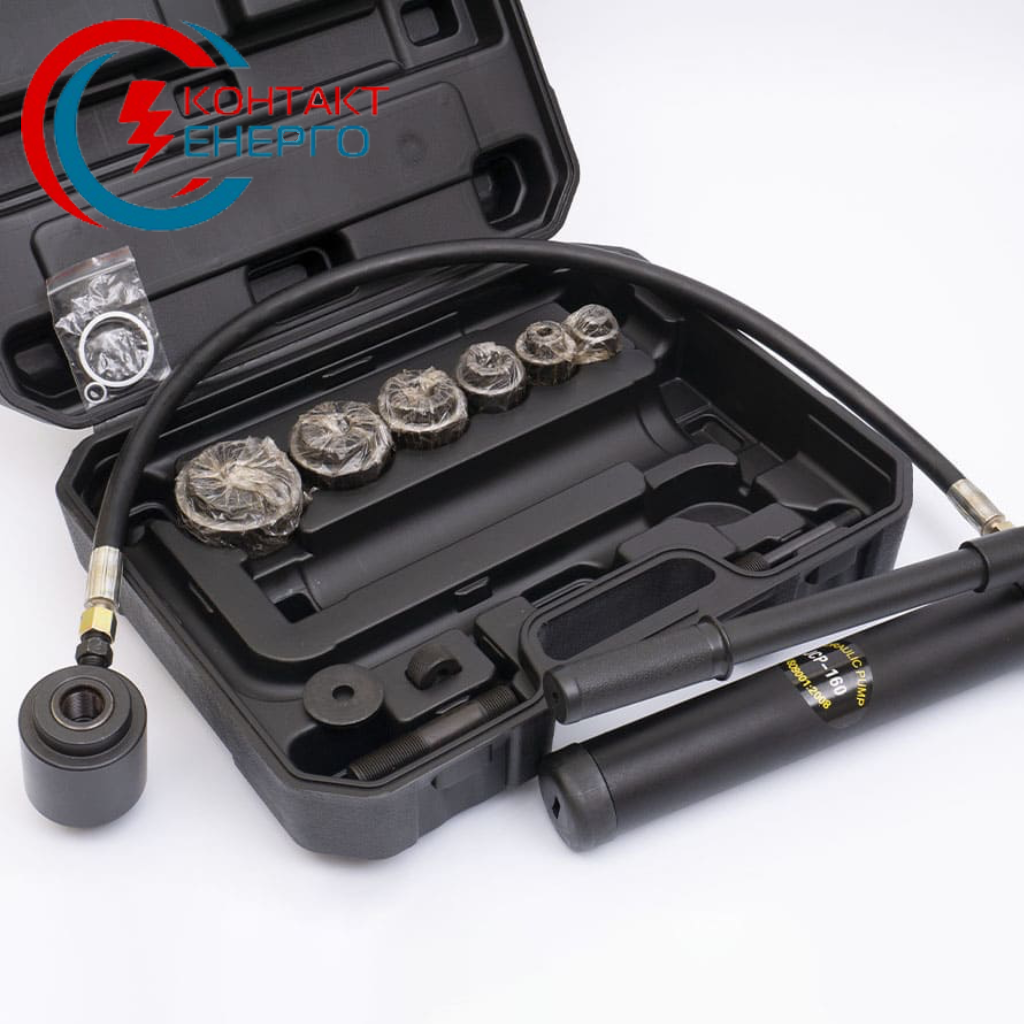

В комплект входить гідравлічний механізм, набір змінних матриць для різних діаметрів, шланг високого тиску та міцний металевий кейс для зберігання та транспортування.
