Инструмент SYK-8B
4900,00 грн.

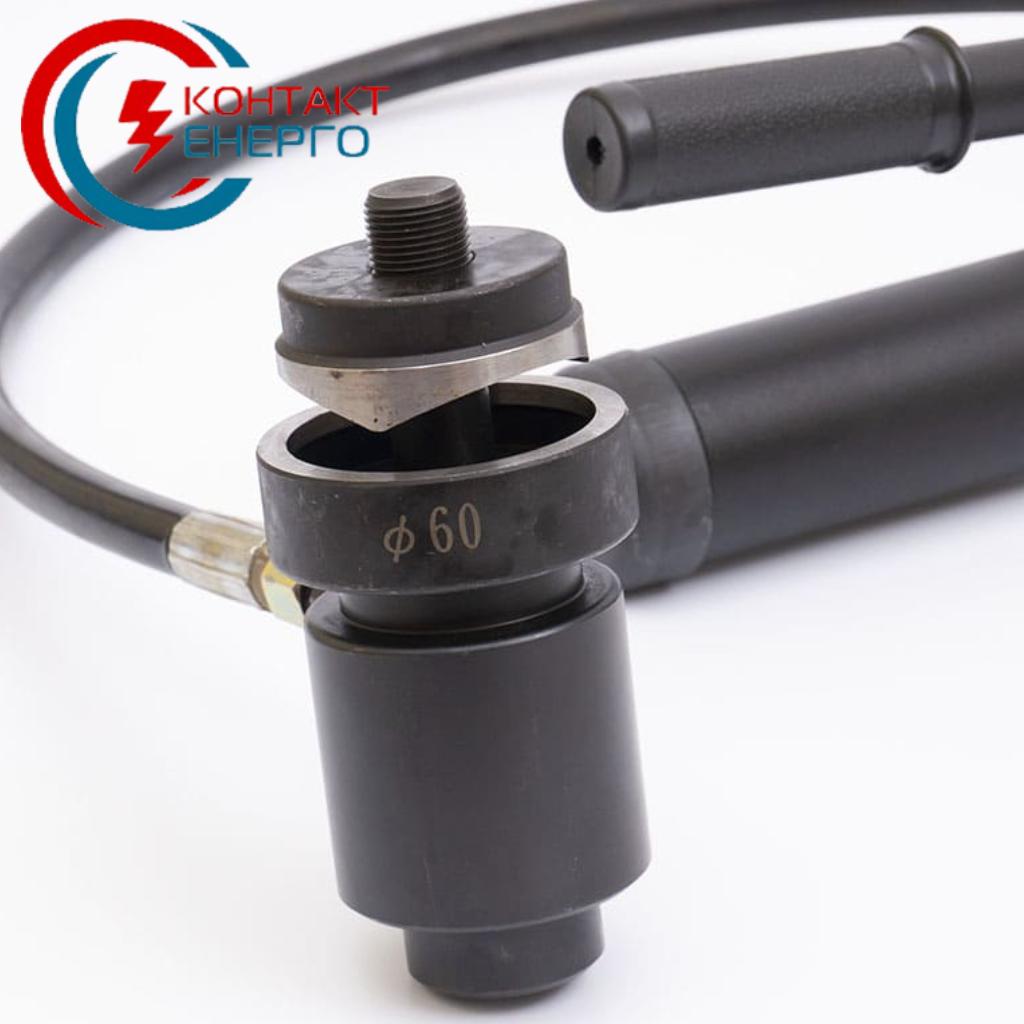

Гидравлический инструмент для пробивки отверстий SYK-8B
Ø мм.: 22; 27.5; 34; 43; 49; 60;
Гидравлический инструмент для пробивки отверстий SYK-8B от «Контакт-Энерго» предназначен для создания отверстий диаметром 22, 27,5, 34, 43, 49 и 60 мм в металлических листах толщиной до 3 мм. с усилием до 10 тонн и ходом штока 25 мм, он обеспечивает эффективную работу с разными металлами. Компактный дизайн и длина 1,2 м шланга позволяют использовать инструмент в труднодоступных местах. Перфоратор листового металла ПГПО-60 широко применяется в электромонтажных работах и поставляется в крепком металлическом кейсе для удобства транспортировки и хранения.
Характеристики:
- Инструмент гидравлический SYK-8B
- Один. изм.- шт.
- Толщина листа макс.- 3 мм
- Давление макс.- 10 т
- Ход штока – 25 мм
- Дов. шланга — 1.2м
- Матрицы в компл. Ø мм.:
-22;
-27.5;
-34;
-43;
-49;
-60; - Специализация инструмента- для пробивки отверстий
- Индивид. упаковка-пластиковый кейс
- Габариты индив. упаковки — 410*240*120
- Вес ящика брутто- 10кг
Принцип работы
Устройство, принцип и порядок работы
Гидравлическая система для пробивки отверстий в стальных листах состоит из пресса для про-бивки отверстий и гидравлической помпы.
Гидравлический пресс и помпа соединяются рукавом высокого давле-ния через быстроразъемное соединение (БРС), которое позволяет быстро соединять и отсоединять рукав. Помпа состоит из плунжерного насоса, резервуара для масла, рукоятки и рукава высокого давления.
Помпа приводится в действие рукояткой и нагнетает масло через рукав в рабочую полость гидроцилиндра пресса. Сброс давления в системе производится винтом сброса давления.
Пресс для пробивки отверстий состоит из корпуса гидроцилиндра, поршня гидроцилиндра, пружины возврата поршня в исходное положение, крышки гидроцилиндра, быстроразъемного соединения (БРС), втулки опорной и шпилек для установки сменных матрицпуансонов.
Масло нагнетается в гидроцилиндр через клапан быстроразъемного соединения и перемещает пор-шень. Пуансон и матрица сопрягаются с зазором, пробивают отверстие в стальном листе. При сбросе давления пружина возвращает поршень в первоначальное положение.

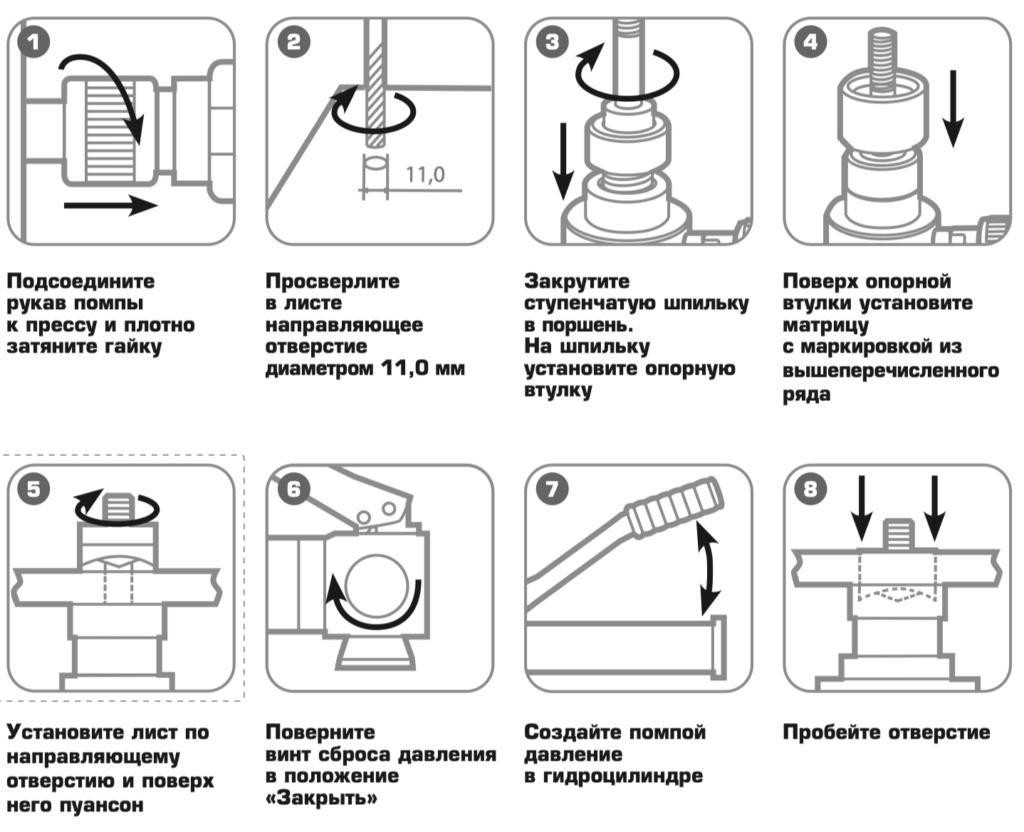

Пробивка отверстия
В момент, когда отверстие пробито, прекратите нагнетание давления. Дальнейшее нагнетание может привести к врезанию пуансона в матрицу и повреждению режущих кромок пуансона.

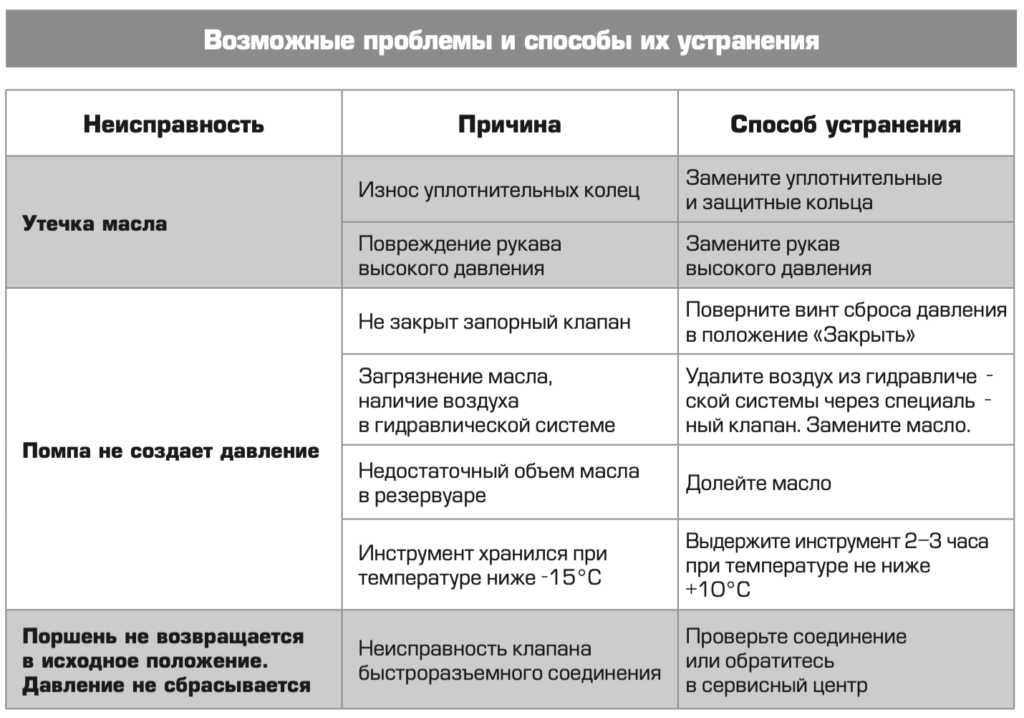

Ремонт и обслуживание пресса
Пресс гидравлический является профессиональным инструментом, эксплуатация и обслуживание которого должны производиться квалифицированным персоналом.
- Не допускайте попадания грязи, песка и других посторонних частиц в гидроцилиндр и на поршень.
- В нерабочем состоянии закрывайте полумуфту быстроразъемного соеди-нения заглушкой.
- Не допускайте повреждения посадочных резьбовых поверхностей для установки матриц и пуансонов.
- В качестве рабочей жидкости применяйте только масла указанные в технических характеристиках.
- Не допускайте попадания грязи на поверхности плунжера, быстроразъемного соединения. Закрывайте полу-муфту заглушкой.
- При интенсивной работе возможен износ уплотнительных колец. Для их замены используйте ремкомплект или обратитесь в сервисный центр.
- После длительного использования масло постепенно утрачивает свои рабочие характеристики и требует замены (не менее 1 раза в 2 года).
- Регулярно проверяйте состояние рукава высокого давления. При необходимости обратитесь в сервисный центр для замены.
Преимущества
- Широкий диапазон диаметров отверстий: Инструмент оснащен сменными матрицами для пробивки отверстий диаметром 22, 27,5, 34, 43, 49 и 60 мм, что делает его универсальным для различных задач.
- Высокая мощность: Усилие до 10 тонн позволяет работать с металлическими листами толщиной до 3 мм, включая нержавеющую сталь толщиной до 1,6 мм.
- Компактность и мобильность: Легкий корпус и гибкий шланг длиной 1,2 м обеспечивают удобство работы даже в ограниченных пространствах.
- Простота эксплуатации: Сменные матрицы легко устанавливаются, а гидравлический механизм снижает физическую нагрузку, позволяя работать дольше без устали.
- Надежность и удобная транспортировка: Инструмент поставляется в крепком металлическом кейсе, что гарантирует его защиту и удобство хранения.
FAQ
1. Какие отверстия можно пробивать гидравлическим инструментом SYK-8B?
Инструмент предназначен для пробивки отверстий диаметром 22, 27,5, 34, 43, 49 и 60 мм в металлических листах толщиной до 3 мм. Он отлично подходит для электромонтажных работ и установки кабельных вводов.
2. Какая максимальная нагрузка выдерживает SYK-8B?
Гидравлический механизм SYK-8B обеспечивает усилие до 10 тонн, позволяя работать с металлом, включая нержавейку толщиной до 1,6 мм.
3. Подходит ли SYK-8B для работы в труднодоступных местах?
Да, компактный дизайн и длина шланга 1,2 м делают его идеальным для использования в ограниченных пространствах.
4. Какая комплектация идет с гидравлическим пробойником SYK-8B?
В комплект входит гидравлический механизм, набор сменных матриц для разных диаметров, шланг высокого давления и крепкий металлический кейс для хранения и транспортировки.
