Монтаж плашкових затискачів APG і CAPG: покрокова інструкція

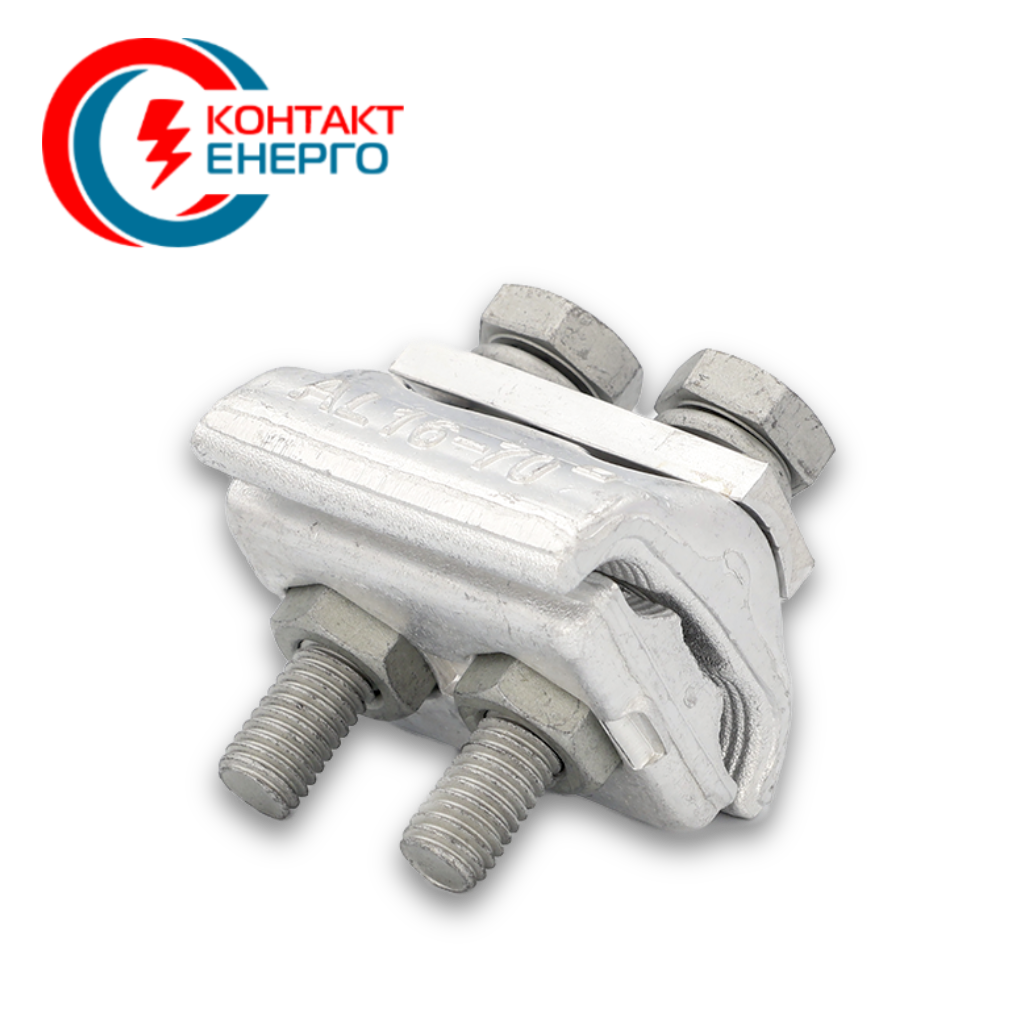

Плашковий затискач – це болтовий з’єднувач, що стискає два провідники між двома металевими пластинами (плашками). На відміну від проколюючих затискачів, він не проколює ізоляцію – тому місце контакту необхідно обов’язково зачищати вручну. Натомість болтова конструкція є повністю розбірною: у будь-який момент можна відкрутити гайки, перевірити контакт або перенести затискач на інше місце.

Необхідні інструменти та матеріали

Перед початком роботи підготуйте: гайковий ключ відповідного розміру (М8 або М10 залежно від моделі), динамометричний ключ для фінальної затяжки, монтажний ніж або знімач ізоляції, металеву щітку для зачищення провідників, контактну мастильну пасту (обов’язково для CAPG при з’єднанні Al і Cu).

Крок 1 — Знеструмлення та підготовка до роботи

Перед монтажем переконайтеся, що лінія знеструмлена і заземлена відповідно до правил безпеки під час роботи на ПЛ. Огляньте затискач: плашки мають бути без тріщин, різьба болтів – чистою і неушкодженою.

Крок 2 — Зачищення ізоляції

За допомогою монтажного ножа або знімача зніміть ізоляцію з кожного провідника на довжину, що відповідає глибині жолоба затискача (зазвичай 40–80 мм залежно від моделі). Зрізайте ізоляцію під кутом, щоб не пошкодити алюмінієві дроти жили. Для проводів СІП – знімайте лише зовнішню поліетиленову оболонку в місці з’єднання.

Крок 3 — Підготовка контактних поверхонь

Металевою щіткою ретельно зачистіть оголені жили від оксидної плівки та бруду – алюміній окислюється дуже швидко, і оксидна плівка різко підвищує перехідний опір. Після зачищення одразу нанесіть контактну мастильну пасту на жили та на жолоби затискача. Паста запобігає повторному окисленню та знижує перехідний опір. Для затискачів CAPG (Cu/Al) нанесення пасти є обов’язковим.

Крок 4 — Укладання провідників у затискач

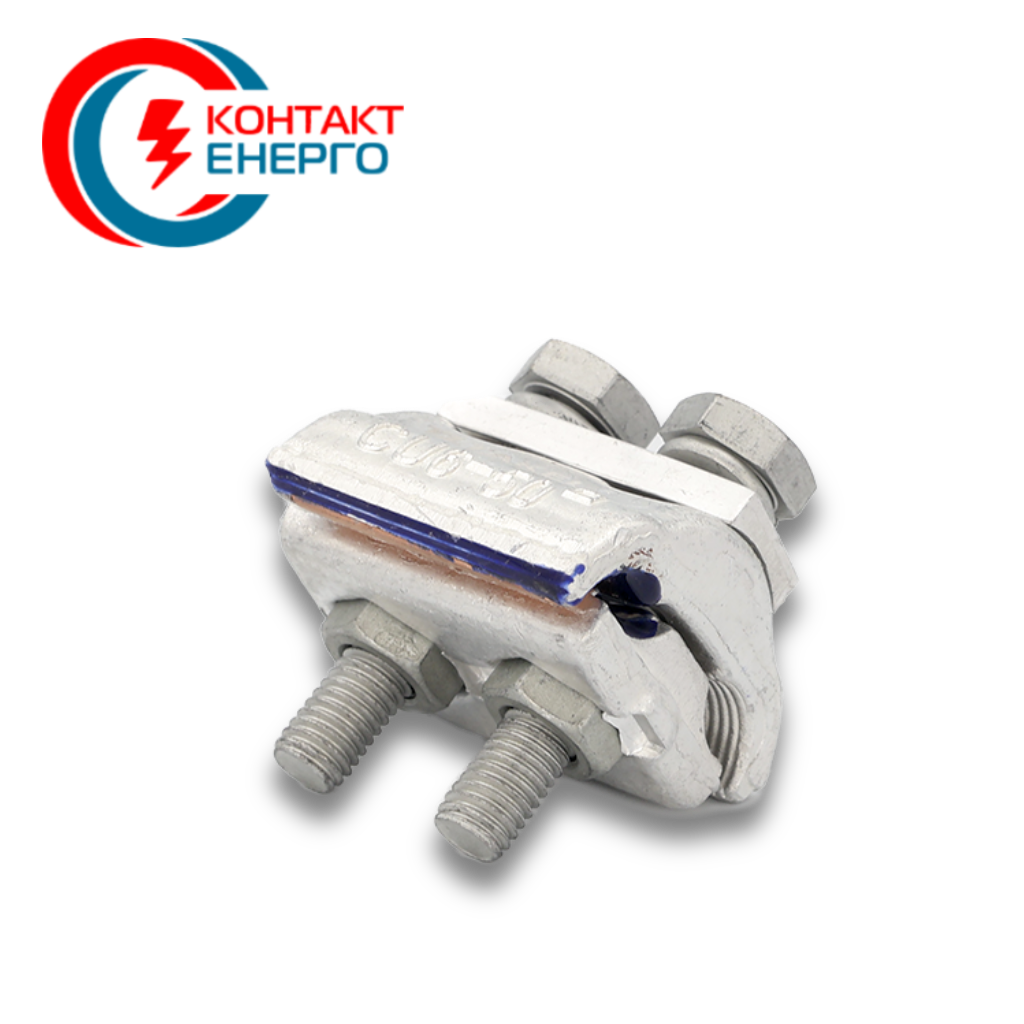

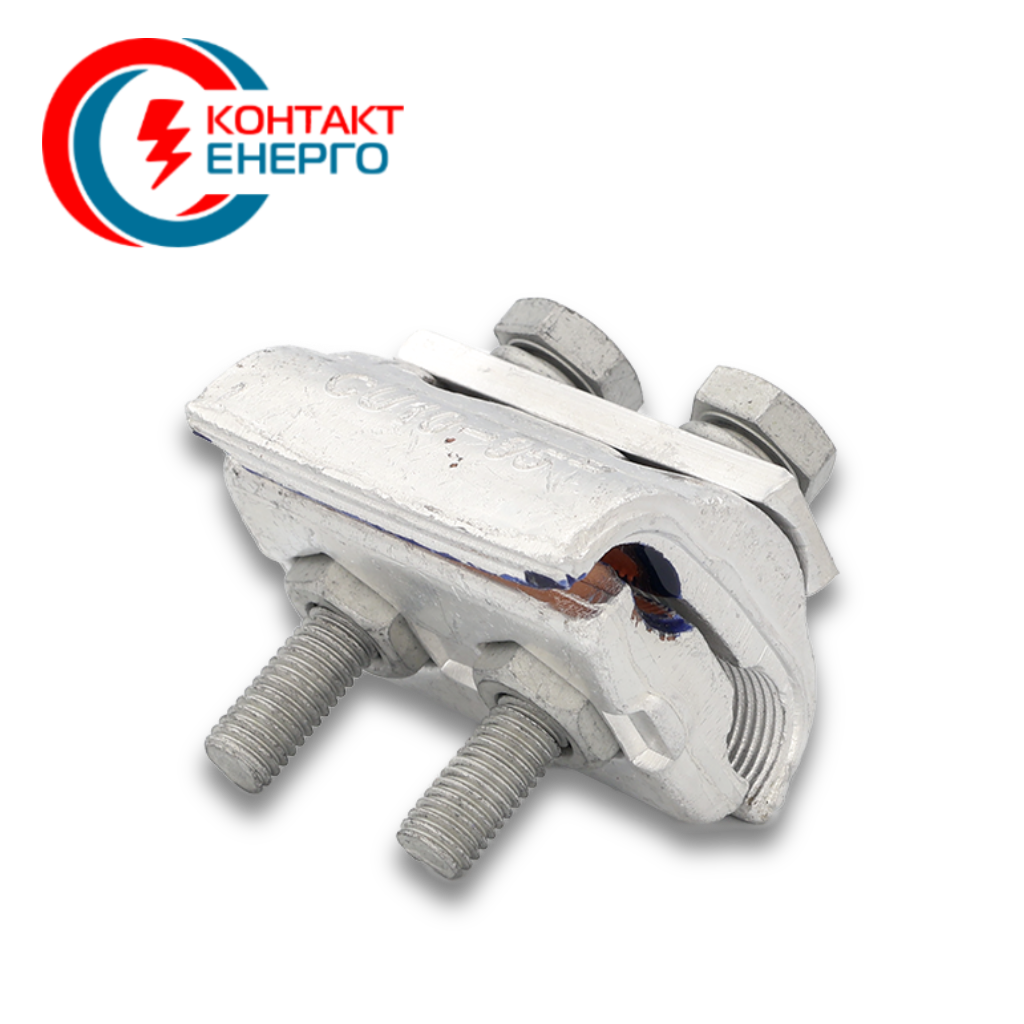

Розведіть плашки затискача, послабивши болти. Укладіть перший провідник у нижній жолоб корпусу, другий – у жолоб верхньої кришки. Провідники мають лежати строго по центру жолоба і не виступати за краї затискача. Для затискачів CAPG перевірте правильне розташування: алюмінієвий провід – у жолоб з алюмінієвою поверхнею, мідний – у жолоб з мідним покриттям.

Крок 5 — Первинна затяжка болтів

Рівномірно загвинчуйте болти від центру до країв, чергуючи затяжку між ними, щоб плашки стискалися паралельно і без перекосу. Після первинної затяжки між краями плашок має залишатися невеликий рівномірний зазор – це свідчить про те, що затискач підібрано правильно за перерізом. Якщо плашки вже торкаються одна одної до повного стискання провідника – затискач завеликий; якщо зазор надто великий – замалий.

Крок 6 — Фінальна затяжка динамометричним ключем

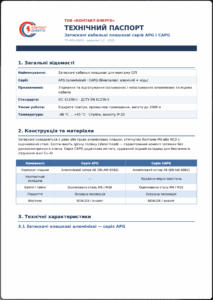

Використовуючи динамометричний ключ, затягніть болти до зусилля, вказаного в технічній документації на конкретну модель. Для болтів М8 орієнтовне зусилля затяжки становить 20–25 Н·м, для М10 — 30–35 Н·м. Не перетягуйте болти понад норму — це може деформувати жолоби або зруйнувати різьбу.

Крок 7 — Контрольна дотяжка через 3–5 днів

Алюмінієвий провідник має властивість текти під тиском – через кілька діб після монтажу тиск у контакті послаблюється. Обов’язково виконайте повторну підтяжку болтів через 3–5 днів після першого монтажу. Саме після цієї дотяжки з’єднання набуває повної механічної та електричної надійності.

Крок 8 — Перевірка якості з’єднання

Огляньте змонтований затискач: плашки повинні стояти без перекосу, між ними – рівномірний залишковий зазор, провідники не виступають і не зміщені. За наявності вимірювального приладу перевірте перехідний опір з’єднання – він не повинен перевищувати норму для даного перерізу і типу провідника.

Поради з експлуатації

При регулярному обслуговуванні лінії перевіряйте затяжку болтів і стан контакту. У місцях з підвищеною вологістю або агресивним середовищем додатково захищайте з’єднання антикорозійним покриттям або ізолювальною стрічкою. Не перевищуйте допустиме навантаження на затискач – тривале перевантаження призводить до нагрівання контакту і руйнування з’єднання.

Плашкові затискачі забезпечують стабільний контакт, стійкість до корозії та надійну фіксацію навіть при тривалих навантаженнях. Конструкція з болтовим кріпленням дозволяє швидко виконувати монтаж та демонтаж без пошкодження провідника. Вироби підходять для використання в електромережах до 35 кВ та підтримують широкий діапазон перерізів кабелю.

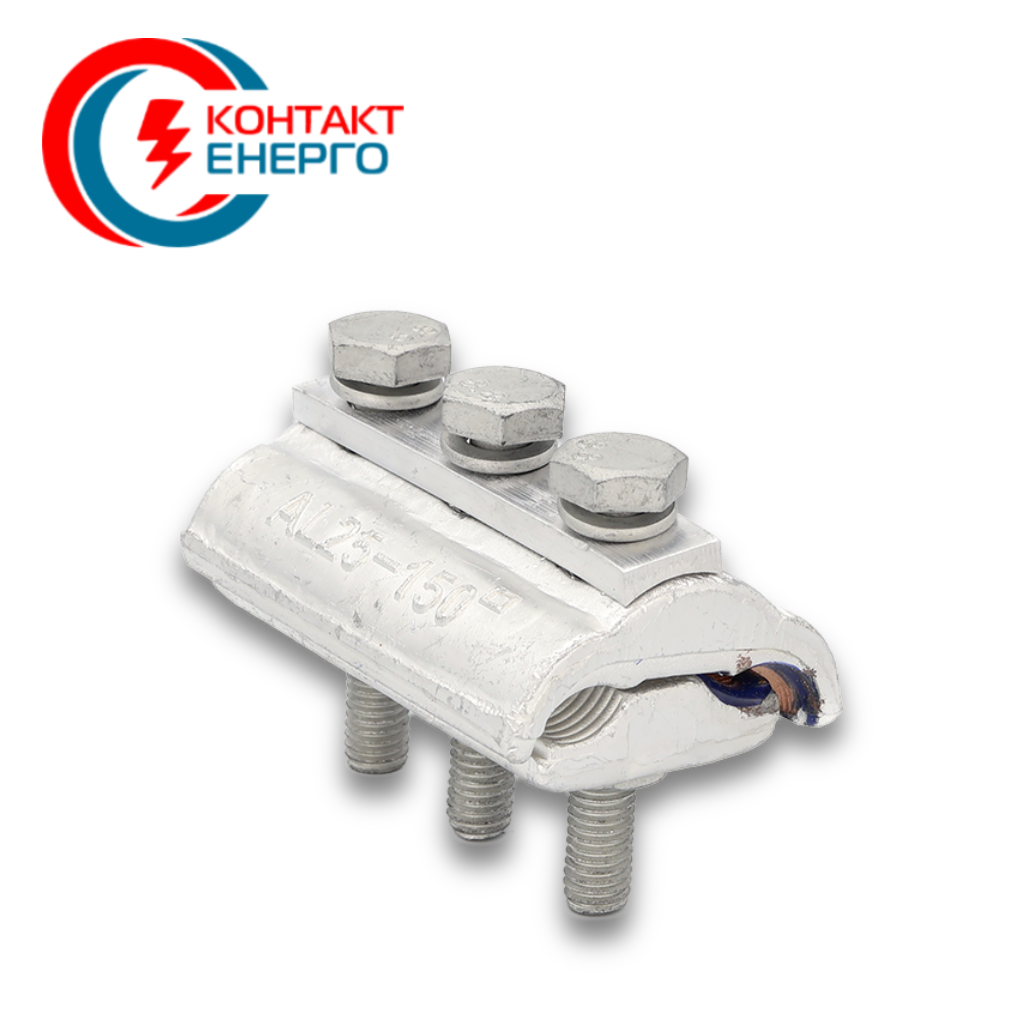

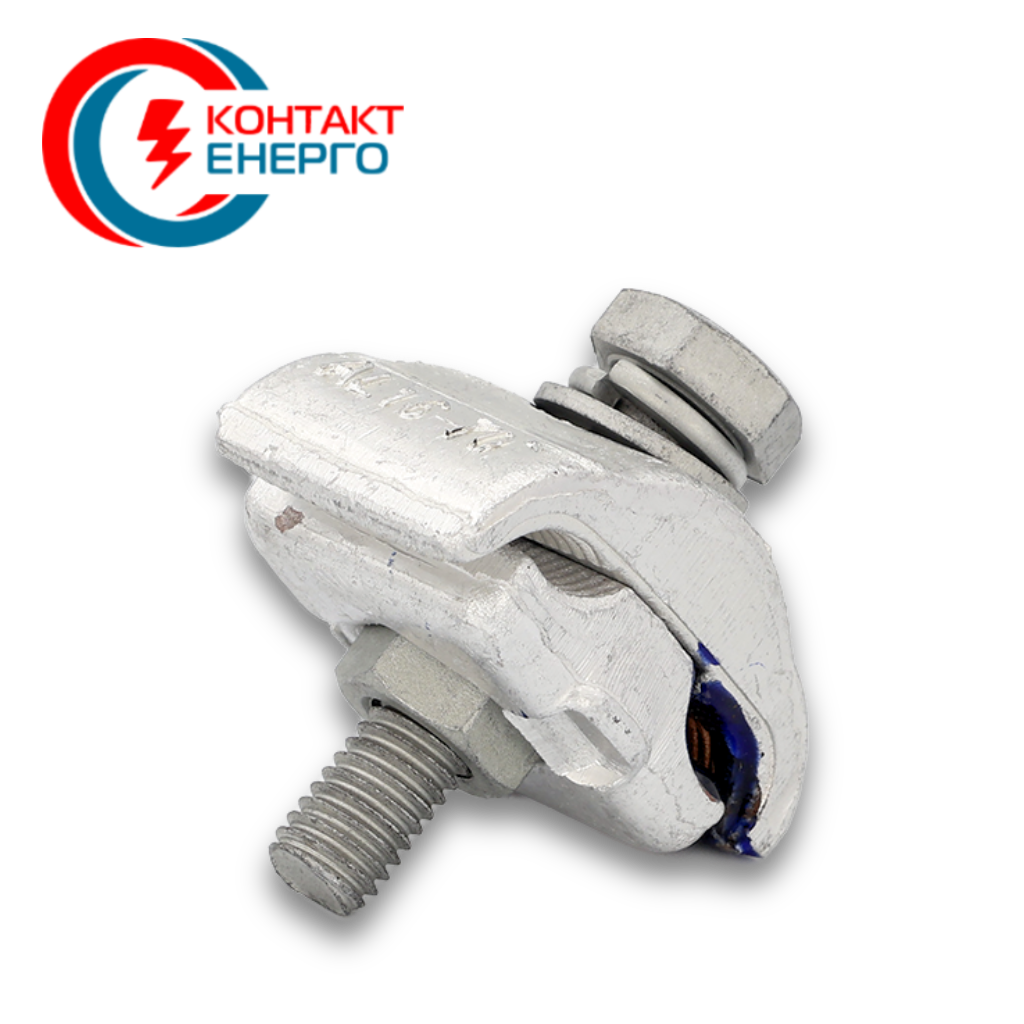

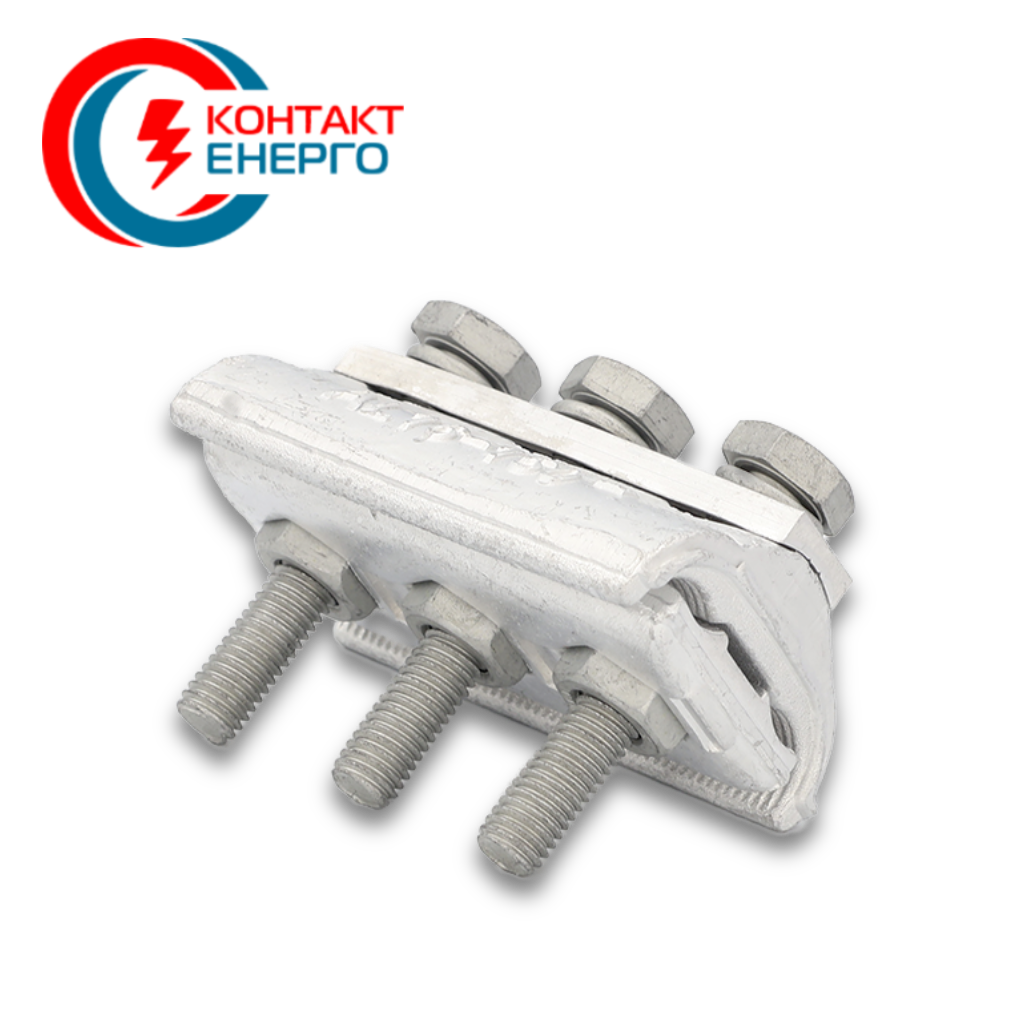

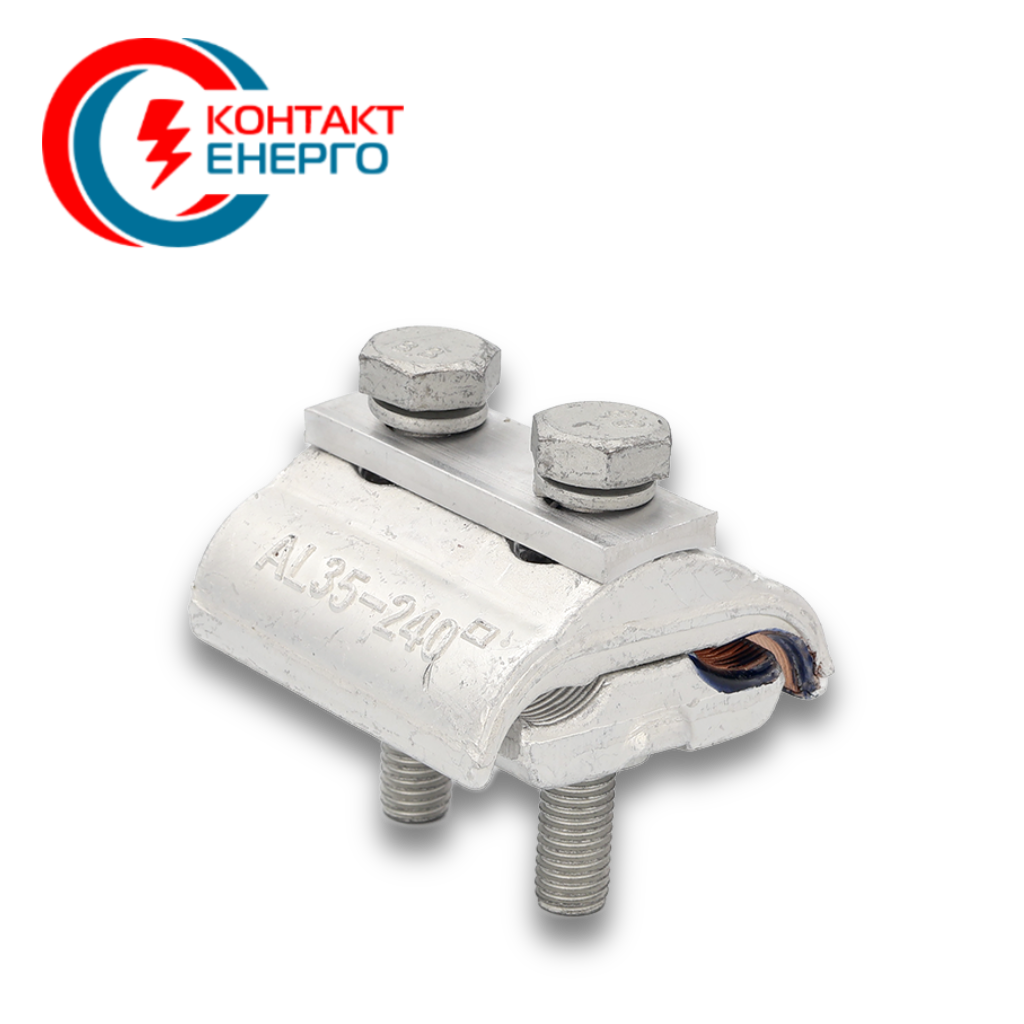

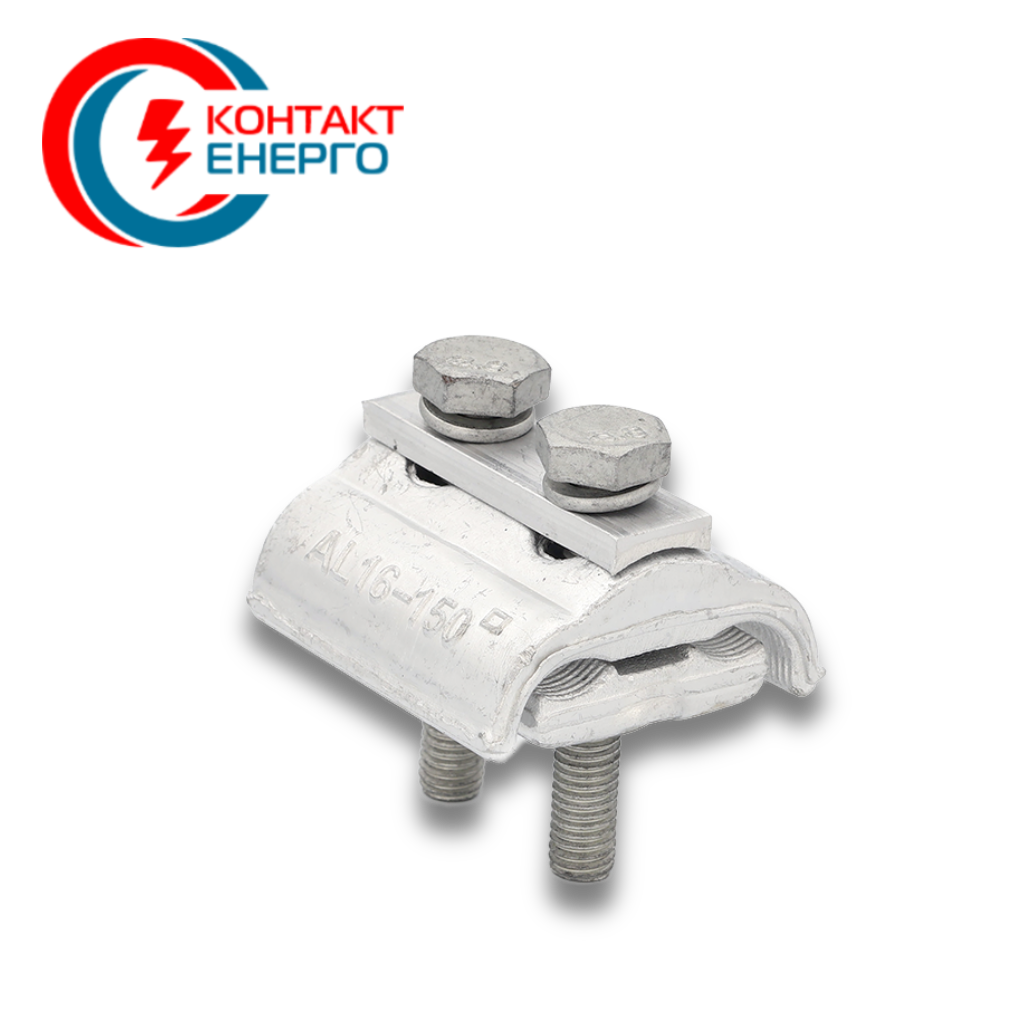

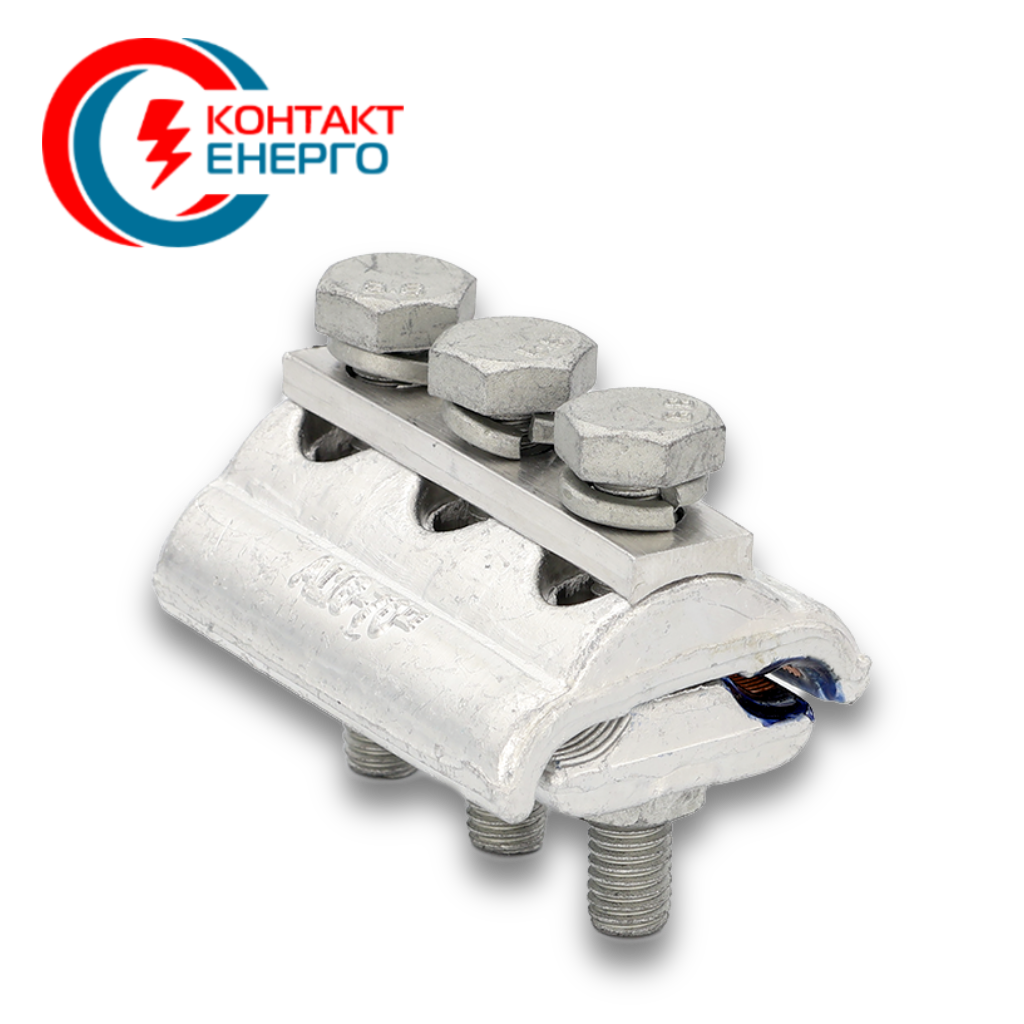

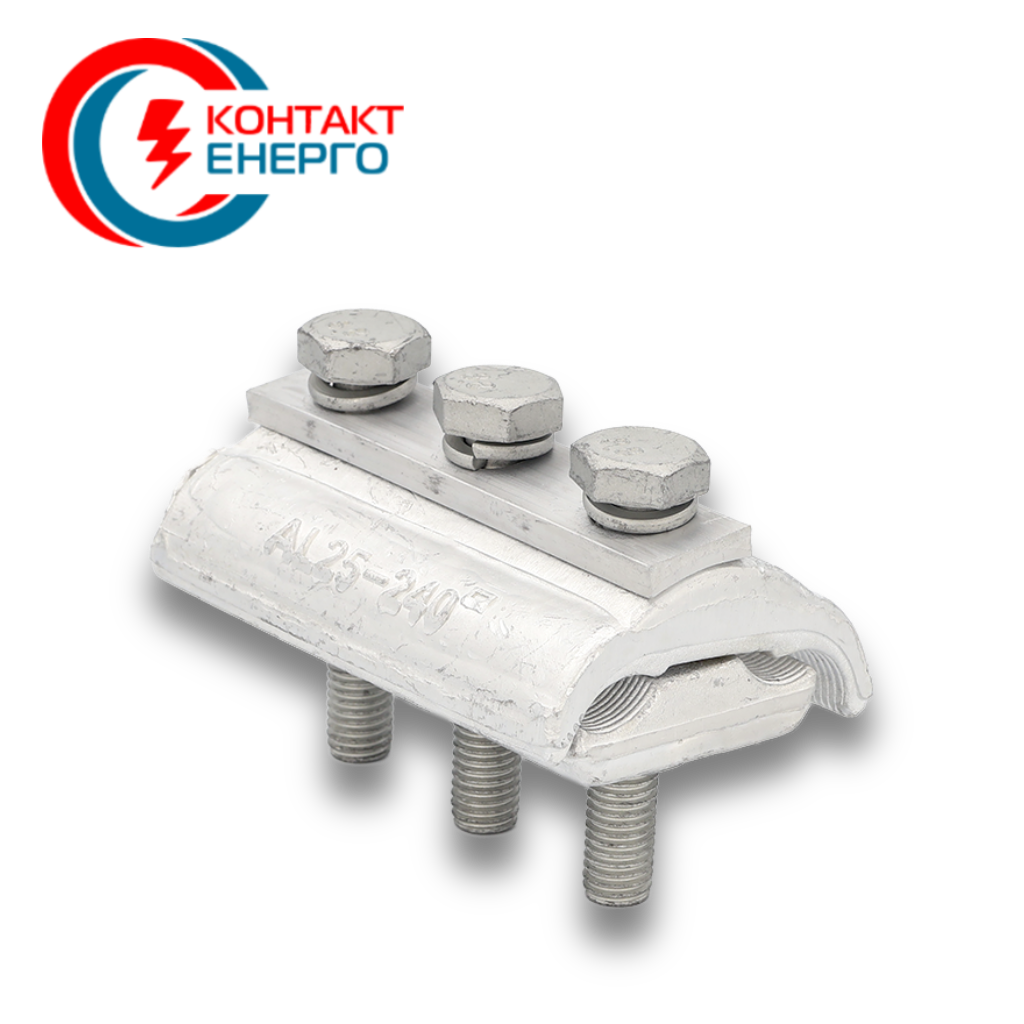

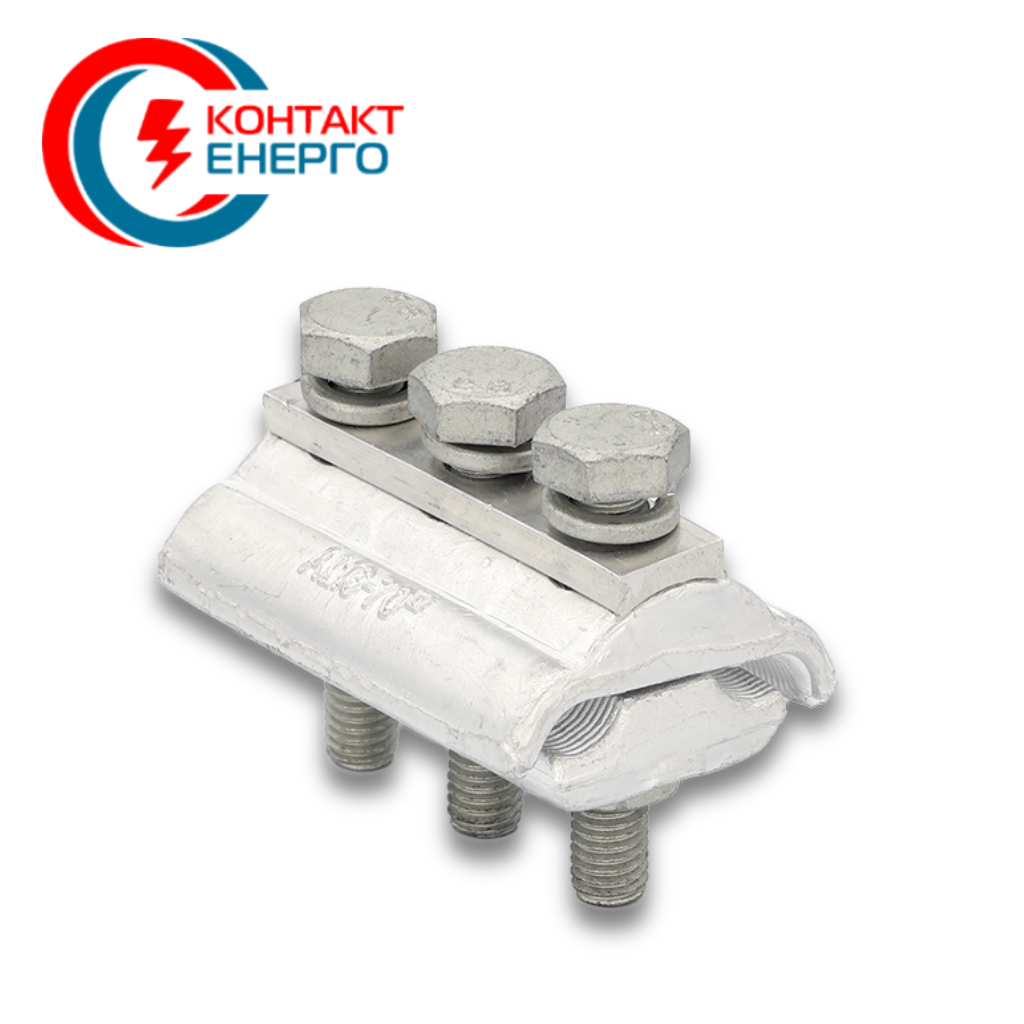

Затискачі APG і CAPG активно використовуються електромонтажними організаціями, енергетичними компаніями та монтажниками СІП при будівництві й ремонті ліній електропередач. В асортименті доступні одно-, дво- та триболтові моделі для різних типів підключення.
