Затискач відгалужувальний У859
120,00 грн.
У859 (50-70/4-35)
Затискачі відгалужувальні У859
Сжими відгалужувальні призначені для виконання відгалужень від мідних і алюмінієвих провідників магістральних ліній аналогічними мідними і алюмінієвими провідниками. Важливою перевагою використання жимів є збереження цілісності магістрального проводу під час монтажу, іншими словами провідник не потрібно розрізати.
Відгалужувальні затискачі застосовуються, як правило, в сухих закритих приміщеннях з природною вентиляцією і температур експлуатації від мінус 45 до + 40 градусів Цельсія.
Перевага
Перевага використання відгалужувальних затискачів полягає у швидкому якісному та надійному відгалуженні провідників без їхнього розрізання, а отже немає потреби у використанні додаткового монтажного інструменту, окрім, як включно з викруткою, що позитивно позначається на швидкості монтажу.
Технічні характеристики
- магістраль 50-70 мм2
- відгалуження 4-35 мм2
- тип У859
- IP20

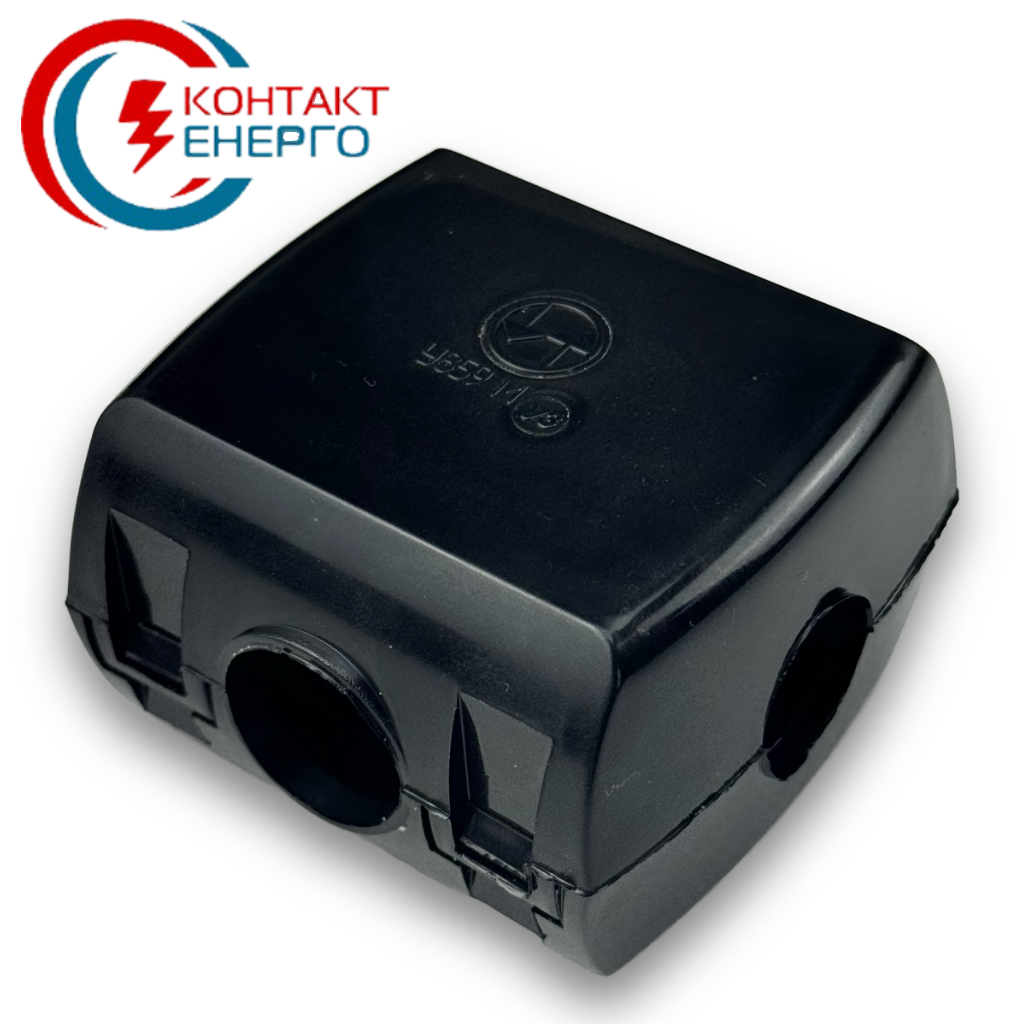

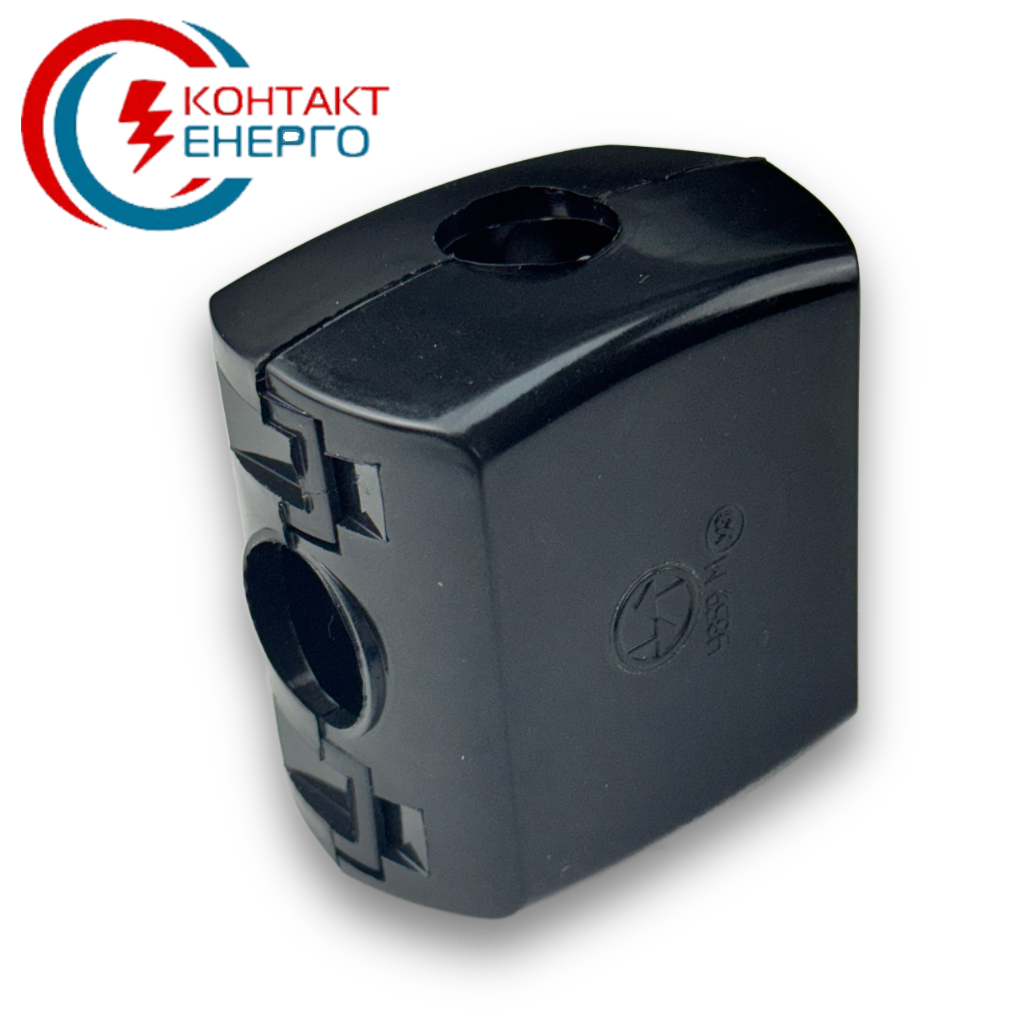

Затискач відгалужувальний У859М використовується для підключення відгалуження від магістрального кабелю. Використовуючи відгалужувальні сзатискачі можна швидко і зручно зробити підключення від основного дроту живлення. Конструкція стиску дозволяє з’єднати дроти різних перерізів. Кабелі стискаються пластинами стиску. Усі з’єднання закривається діелектричним корпусом.
Монтаж
🔧 Монтаж стиска відповвітвлювального У-859 (горіх У-859)
Стиск відповвітвлювальний У-859, або так званий “горіх”, призначений для надійного відгалуження від магістральної лінії (найчастіше СІП) без пошкодження ізоляції проводів. Його конструкція дозволяє виконувати з’єднання без зачищення і з високим рівнем електробезпеки.
📌 Етапи монтажу:
-
Підготовка:
-
Переконайтесь, що стиск відповідає типу та діаметру проводів (магістрального й відгалужуваного).
-

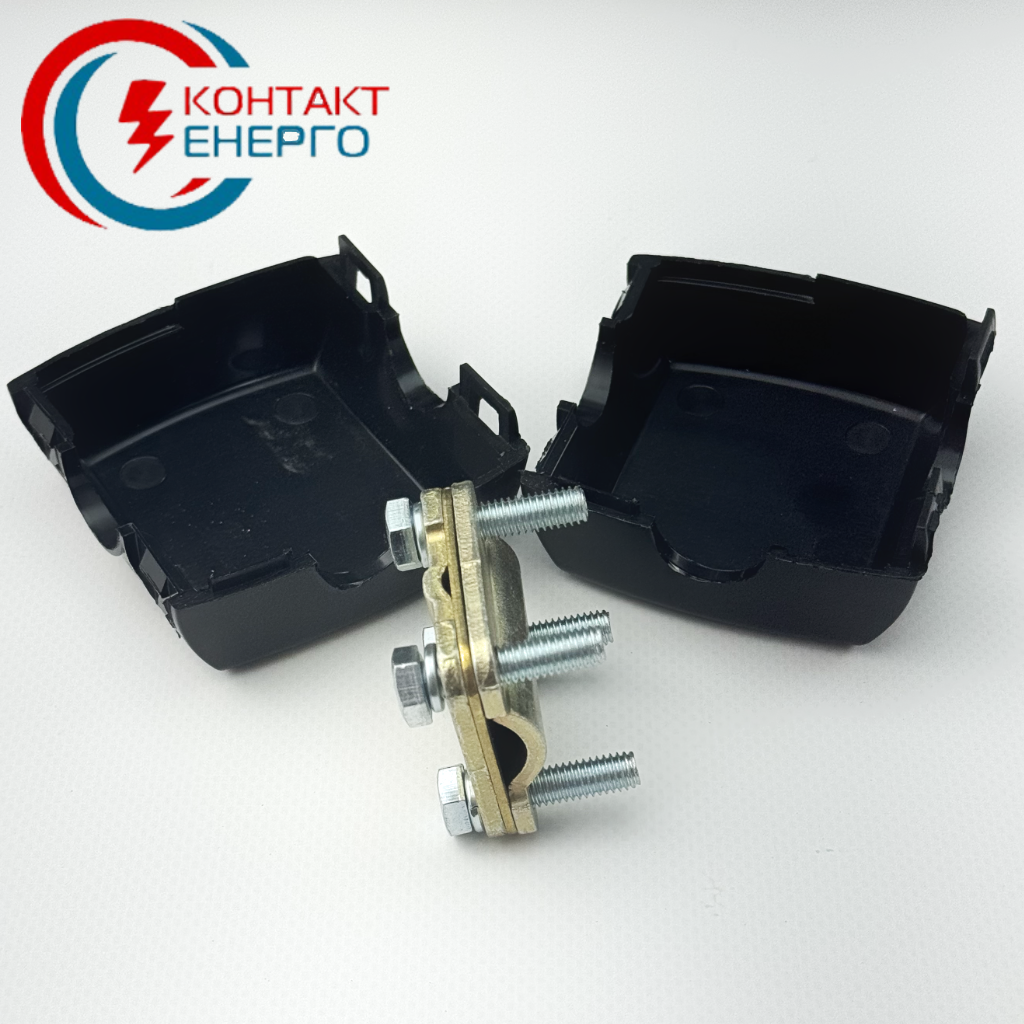

Перевірте комплектність: дві половини корпусу, контактні пластини з ножами, ізолююча прокладка, болт із головкою під ключ.
-
-
Укладання проводів:
-
Розмістіть магістральний і відгалужуваний провід між контактними ножами в пазах корпусу.
-
Важливо: ізоляцію знімати не потрібно — ножі проколюють її під час затягування.
-
-
Збірка стиска:
-
Складіть корпус стиска і затягніть болт, використовуючи динамометричний ключ (зазвичай до моменту зриву головки або за моментом, вказаним виробником).
-
Переконайтесь, що контакт встановлений надійно і болт затягнутий з необхідним зусиллям.
-
-
Ізоляція та перевірка:
-
Перевірте, що корпус стиска повністю закритий, ізолюючий матеріал щільно прилягає до проводів.
-
Перевірте відсутність люфту та провертання.
-
За потреби виконайте перевірку тестером або візуальний огляд з’єднання.
-
⚠️ Рекомендації:
-
Монтаж виконувати лише при відключеній напрузі.
-
Використовувати оригінальні стиснення та дотримуватись інструкції виробника.
-
Роботи має виконувати кваліфікований електромонтажник.
Такий спосіб підключення дозволяє швидко й безпечно організувати відгалуження в мережах до 1 кВ з мінімальними трудовитратами.
