Термоусаджувальні ізолятори КТІ

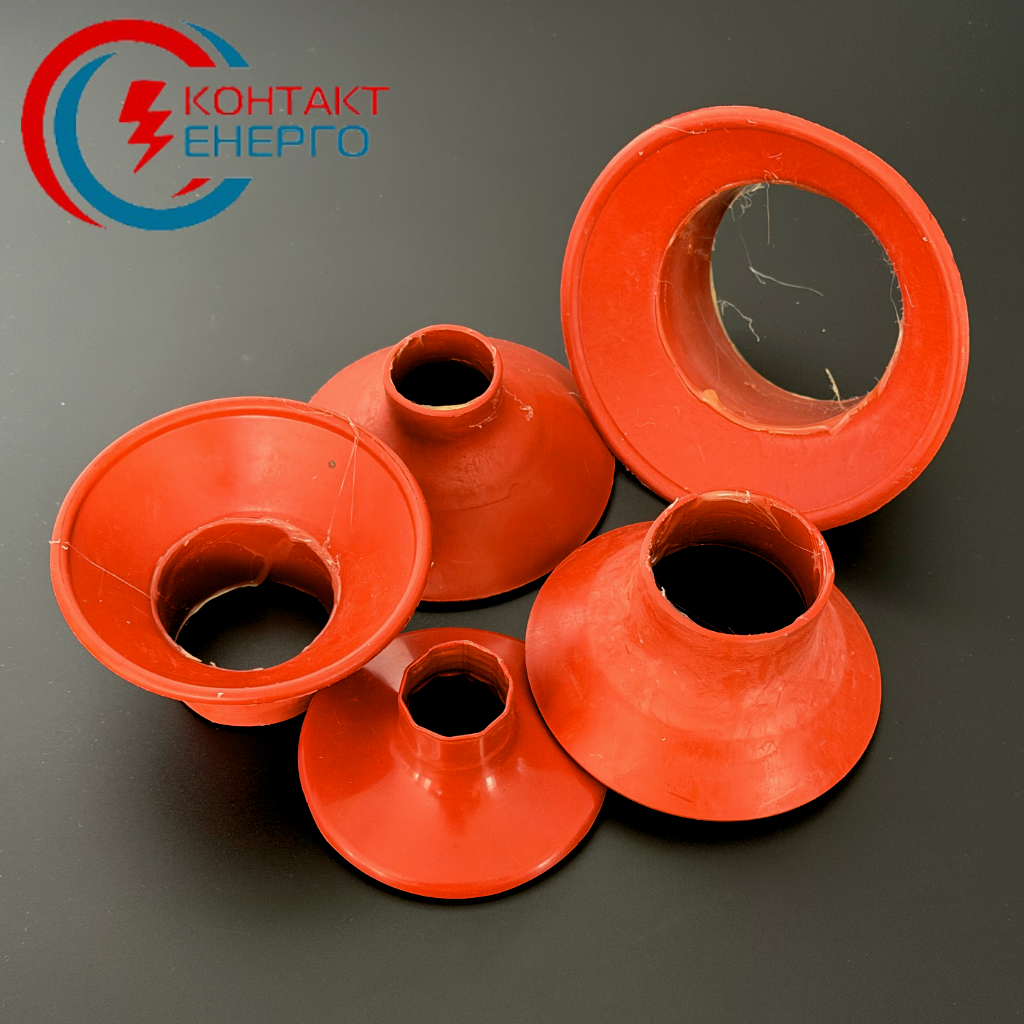

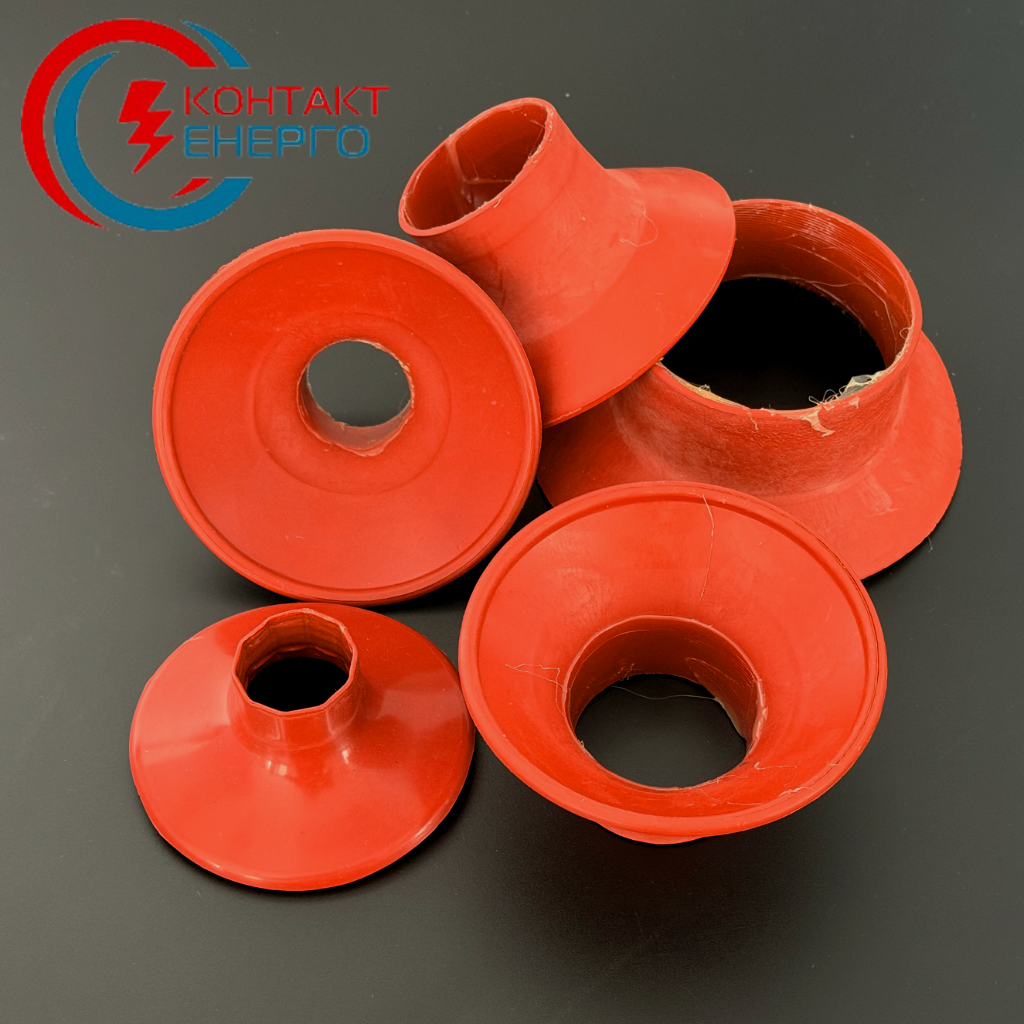

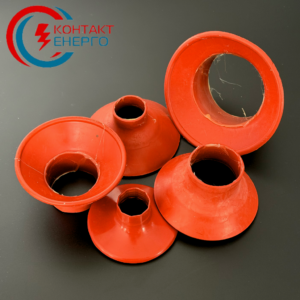

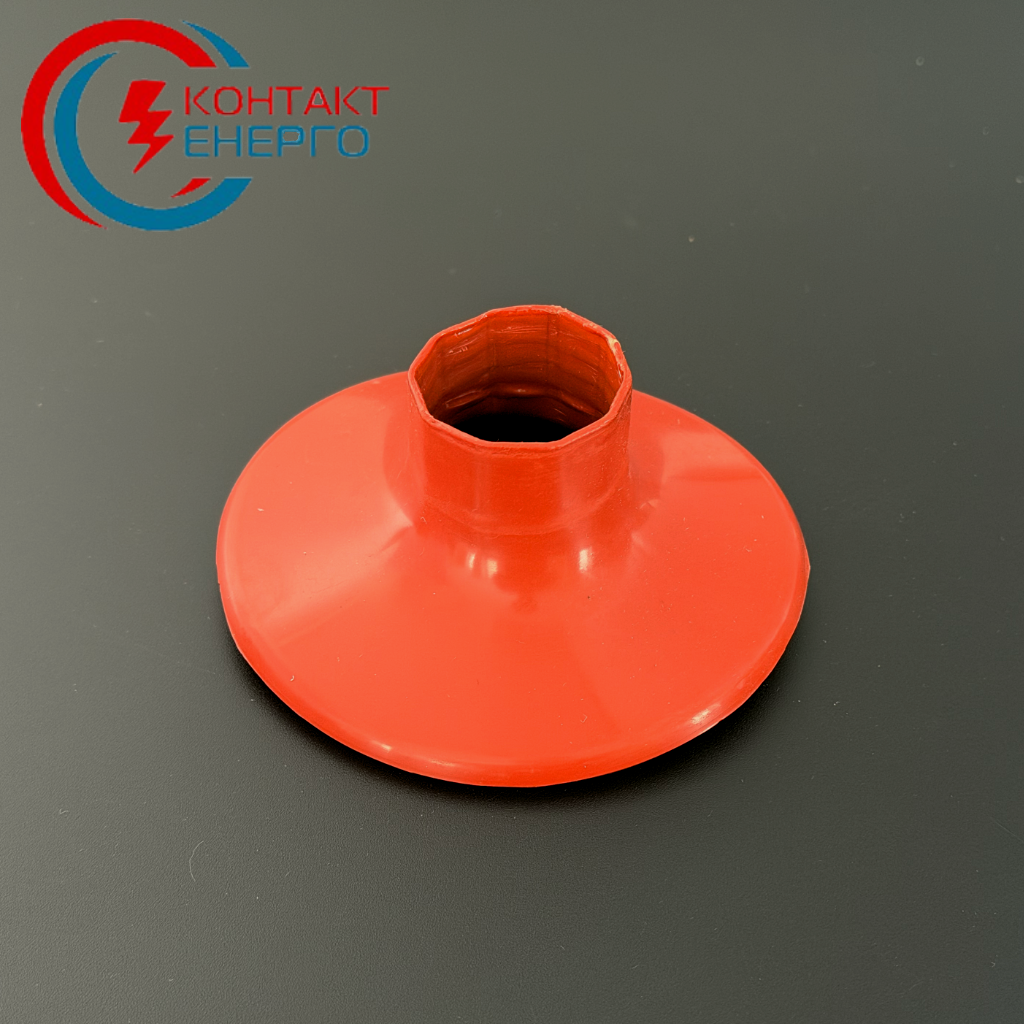

Термоусаджувальні ізолятори КТІ (кабельні грибки, юбки)

Термоусаджувальні ізолятори КТІ, відомі серед монтажників як кабельні грибки або кабельні юбки, – це додаткові елементи для переробки кінцевої муфти внутрішньої установки на муфту зовнішньої установки. Виготовлені з антитрекінгового поліолефіну з шаром термоплавкого клею всередині, збільшують довжину шляху витоку по поверхні ізоляції і захищають з’єднання від вологи. Підходять для кабелів на напругу до 35 кВ, доступні в чотирьох типорозмірах за діаметром.

Характеристики

• Призначені для збільшення довжини шляху витоку та забезпечення гарантовано сухих зон на поверхні кінцевих муфт при зовнішній установці
• Комплекти дозволяють модифікувати муфти внутрішньої установки на муфти зовнішньої установки
• Для кінцевих муфт на трижильні кабелі з паперовою маслопросоченою та пластмасовою ізоляцією та одножильні кабелі зі зшитого поліетилену на напругу до 35 кВ
• Форма та розміри ізоляторів забезпечують гарантовано сухі зони ізоляції на поверхні кінцевих муфт, що перешкоджають виникненню трекінгу.
• Застосування системи жильних ізоляторів у кінцевих муфтах зовнішньої установки суттєво збільшує довжину шляху струмів витоку.
• Виконані зі спеціального антитрекінгового матеріалу, стійкого до погодно-кліматичних умов, старіння та ультрафіолетового випромінювання.
• На внутрішню поверхню термоусаджувальної горловини нанесений шар термоплавкого клею, що забезпечує міцність конструкції після усадки.

Монтаж і встановлення

Ізолятор надягається на кабель чи на горловину муфти ще до остаточного монтажу основної ізоляції – знизу вгору, щоб клейовий шар лягав на чисту, знежирену поверхню. Прогрівати варто рівномірно, невеликими коловими рухами пальника чи будівельного фена, поступово переміщаючись від середини до країв, доки клей не проступить тонкою смужкою по всьому периметру – це і є сигнал, що усадка завершена і герметичність забезпечена.

Не варто тримати полум’я в одній точці довше кількох секунд – антитрекінговий матеріал не любить локального перегріву, він може підгоріти чи втратити частину захисних властивостей. Якщо працюєте з таким виробом вперше, потренуйтесь на обрізку – зіпсований ізолятор доведеться купувати заново, а це зайві витрати часу і грошей.

Призначення та сфера застосування

Термоусаджувальні ізолятори КТІ застосовуються там, де кінцеву муфту кабелю потрібно вивести на вулицю чи в умови підвищеної забрудненості повітря – розподільні підстанції, опори повітряних ліній, відкриті РУ, промислові майданчики поблизу хімічних чи цементних виробництв. У таких місцях довжина шляху витоку по поверхні ізоляції важлива не менше, ніж сама пробивна напруга: чим більша забрудненість і вологість повітря, тим швидше на короткій ізоляції з’являються повзучі розряди (трекінг), які з часом призводять до перекриття.

Обираєте муфту для кабелю, що йде на дах трансформаторної підстанції чи на опору ПЛ? Тоді без ізоляторів-грибків тут майже не обійтись – без них муфта внутрішньої установки просто не витримає перший же дощовий сезон.

Переваги ізоляторів КТІ

Переробка без демонтажу муфти – надягаються поверх готової муфти внутрішньої установки, повністю розбирати чи купувати нову не потрібно.

Збільшена довжина шляху витоку – конусоподібна форма “юбки” знижує ризик перекриття по забрудненій чи вологій поверхні.

Стійкість до УФ і погодних умов – антитрекінговий матеріал не тріскається і не жовтіє під сонцем роками.

Клейовий шар зсередини – герметизація без окремого нанесення мастики чи клею.

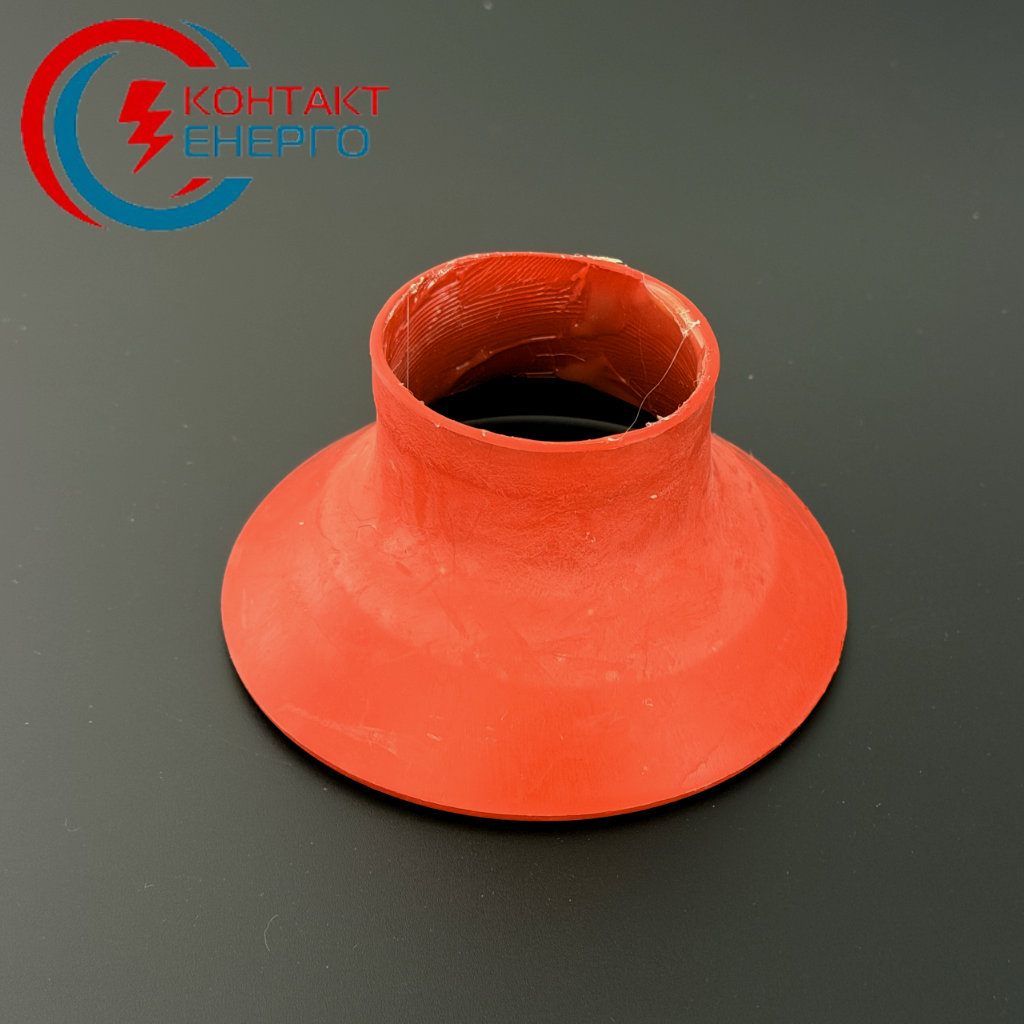

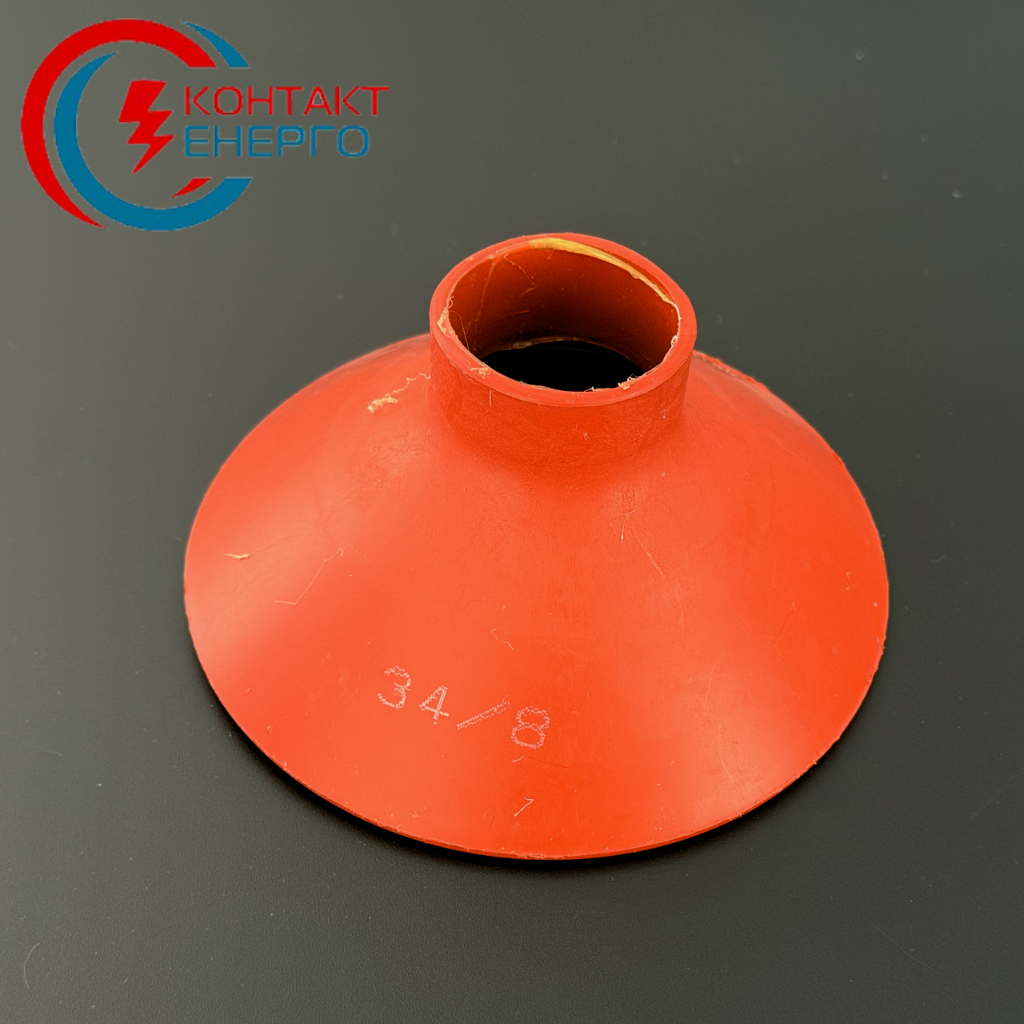

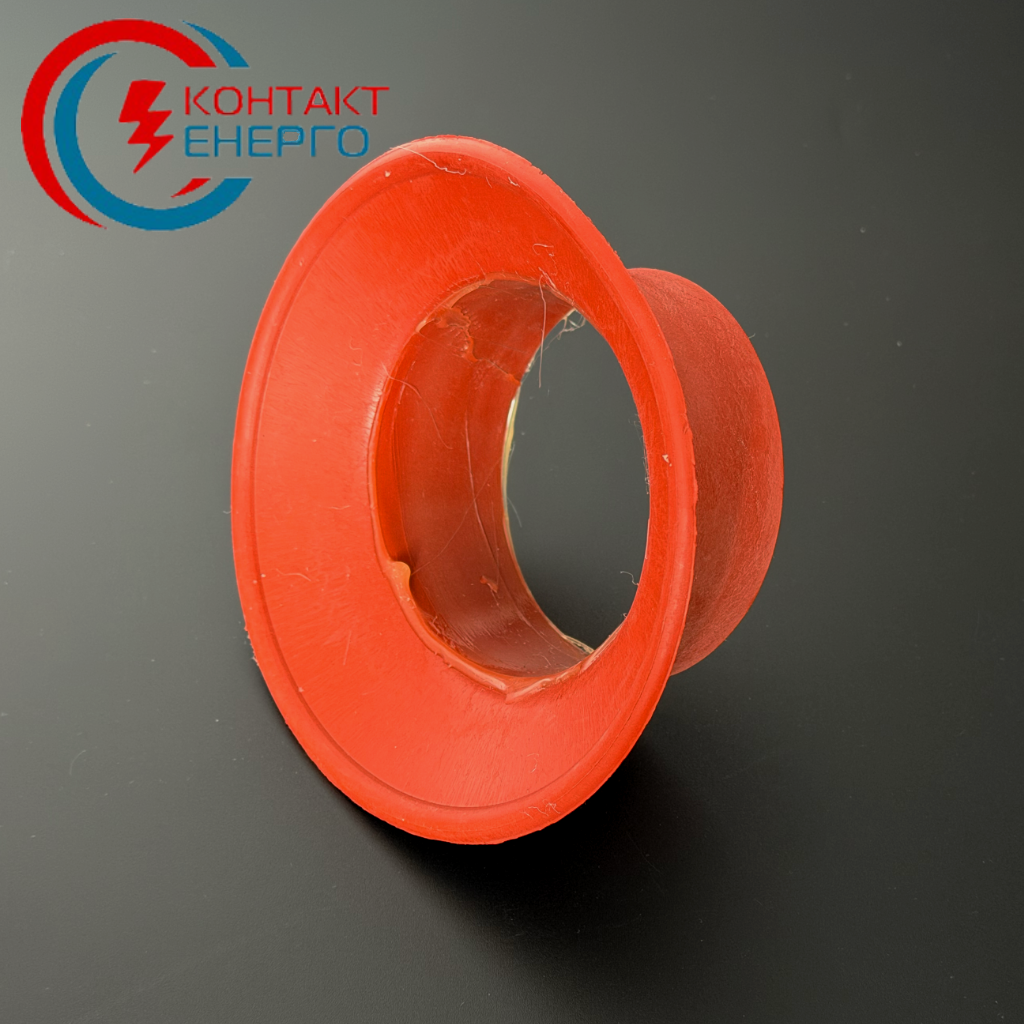

Чотири типорозміри – 33/8, 43/18, 49/26 і 75/30 мм дозволяють підібрати ізолятор під конкретний переріз кабелю.

Невисока вартість переробки – від 63 грн за штуку значно дешевше купівлі нового комплекту муфти зовнішньої установки.

Кому підійде

Ізолятори КТІ підійдуть електромонтажникам і енергетикам, які монтують чи ремонтують кінцеві муфти на об’єктах з відкритим доступом кабелю до атмосфери – підстанціях, розподільних пунктах, промислових майданчиках. Особливо стануть у пригоді, якщо на складі вже є муфти внутрішньої установки, а проєкт раптом вимагає зовнішнього монтажу: переплачувати за новий комплект не доведеться. Якщо ж монтаж планується з нуля і потрібна муфта одразу під зовнішні умови, часом простіше і швидше взяти готовий комплект муфти зовнішньої установки – порівняння нижче допоможе визначитись.
