Паяльник газовий 3 в 1 YATO

Эксплуатация устройства

Заправка газом (II)
Заправка газом повинна здійснюватися на відкритому повітрі або в добре провітрюваному
приміщенні. Вдалині від джерел вогню або високих температур. Також необхідно дотримуватися
дистанцію від оточуючих.
Закрити клапан подачі газу. Для цього необхідно повернути ручку регулятора подачі газу
до упору в напрямку, позначеному символом „-”, та переконатися, що перемикач робочих режимів знаходиться у положенні „OFF”.
Необхідно використовувати газ гарної якості. Балон з газом має бути оснащений адаптером для відповідного типу клапана.
Направити пальник клапаном догори. До клапана приставити вихідний отвір газового
балона. Затягнути балон у клапані. Наповнювати до перших ознак переповнення: газ починає виходити із з’єднання між пальником та газовим балоном. Відкласти пальник на
кілька хвилин, щоб стабілізувався тиск газу в балоні пальника (III).

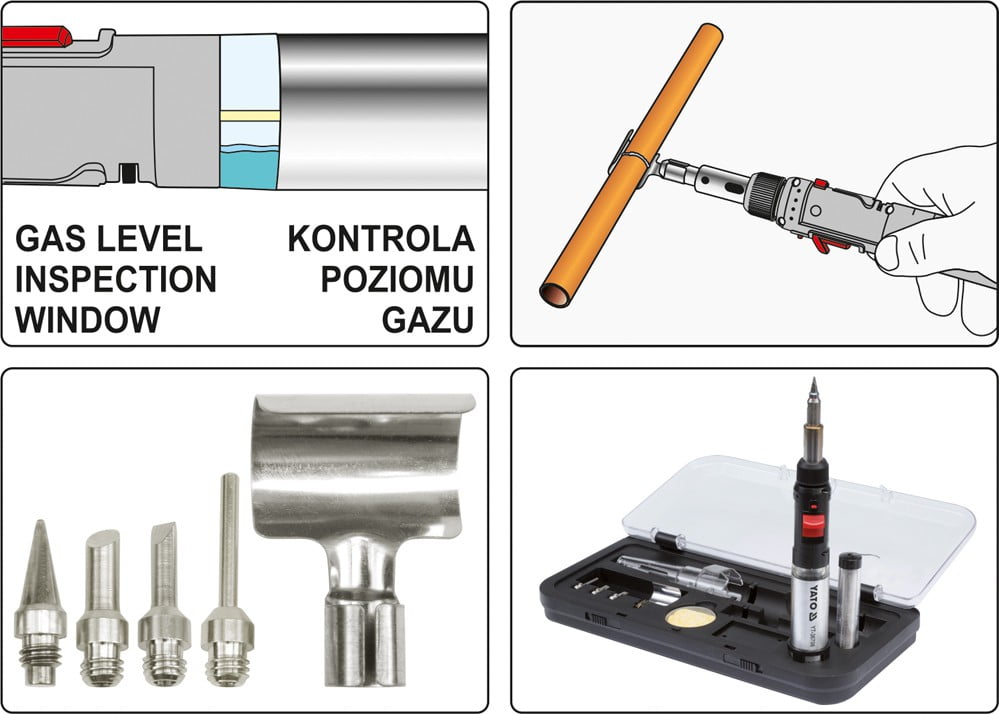

Газовий балон частково прозорий. Завдяки чому можна контролювати, скільки газу
залишилося у балоні. Під час заправки балона необхідно залишити у ньому трохи незаповненого простору. Це дозволить запобігти витоку газу, які можуть призвести до
пожежі, опіків та інших серйозних травм під час роботи.
Робота з пристроєм
Переконайтеся, що немає витоку газу, а потім повернути ручку регулятора у напрямку, вказаному
символом „+”. Встановити посередині робочого діапазону. Натиснути та утримувати блокування
запального апарату, потім перемістити кнопку запалювального апарату та утримувати
її (ІV). Вбудований запальний апарат запалить газ на вихідному соплі пальника. За допомогою регулятора подачі газу відрегулювати висоту полум’я.
Перемикач режимів дозволяє вибрати короткочасний або безперервний режим роботи. У разі короткочасного режиму роботи перемикач необхідно встановити у
положення „OFF”. У цьому режимі необхідно постійно утримувати кнопку запального
апарату, оскільки після її звільнення припиняється подача газу та полум’я гасне. Для
безперервної роботи перемикач режимів потрібно переключити у положення „CONTINOUS”. У цьому випадку після звільнення кнопки вмикача подача газу не припиняється.
Це дозволяє працювати в умовах, коли потрібна постійна подача газу протягом тривалого часу.
Пристрій може використовуватися як пальник або як паяльник, або термофен.
У разі використання пристрою як пальника, необхідно відкрутити пластикове
кільце, яке зміцнює жало паяльника до основи та кожуха пальника. Потім закріпити лише кожух пальника (V).
У разі використання пристрою як паяльника, необхідно закріпити за допомогою
пластикового кільця кожух грілки, основа жала паяльника та само жало (VI).
У разі використання пристрою в якості термофену пристрій необхідно змонтувати так само, як і у випадку паяльника, але відгвинтити жало паяльника від основи (VII).
Пристрій оснащений додатковими скаржками паяльника, які використовуються для спеціалізованих завдань. Напр., для точкового паяння, нагрівання великих площ або паяння у важкодоступних місцях. Додаткові жали прикручуються до основи.
Крім того, додається приставка для паяння мідних труб із зовнішнім діаметром не більше
20мм. Пристрій необхідно змонтувати як термофен, а потім на підставі натискання встановити насадку (VIII). Рекомендується перед початком паяння трохи почекати, щоб полум’я
розігріло пластину насадки. Це дозволить підвищити ефективність роботи.
Вимкнення пальника
У разі короткочасного режиму роботи досить просто звільнити кнопку запального апарата. Подача газу припиниться, і полум’я згасне.
У разі безперервної роботи, перемикач режимів необхідно переставити в положення „OFF”. Подача газу припиниться, і полум’я згасне.
Залишити пристрій на підставці у вертикальному положенні і дати йому охолонути.
Увага! Забороняється охолоджувати пристрій струменем води.
