Муфта сполучна POLJ-42 Raychem TE 35кВ

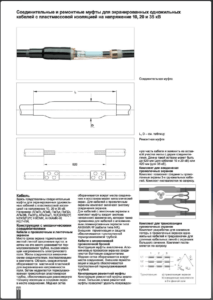

З’єднувальні та ремонтні муфти для екранованих одножильних екранованих кабелів із пластмасовою ізоляцією на напругу 35 кВ

Тут представлені сполучні муфти для екранованих одножильних кабелів із пластмасовою ізоляцією на напругу 10, 20 та 35 кВ.

Наприклад: АПвПг, АПвВ, ПвПуг, ПвП2г, АПвЕВ, ПвЕПу, АПвЕгаП, N(A)2XS(2)Y, N2XS(F)2Y, HXCMK, AHXAMK-W, RG7H1R.

Конструкція з механічними з’єднувачами

• Кабелі з дротяним та стрічковим екраном
  Місце зрізу екрана підмотується жовтою стрічкою заповнення порожнеч, і потім на це місце сідає термоусаджувана трубка, що вирівнює напруженість електричного поля. Жили з’єднуються механічними з’єднувачами, що постачаються у комплекті. Область з’єднувачів обертається мастичною пластиною вирівнювання напруженості поля. Потім насувається термоусадкова тришарова еластомірна трубка, що забезпечує рівномірну товщину ізоляції і створюючи екранів місці з’єднання. Мідна сітка обертається навколо місця з’єднання та відновлює металевий екран. Для кабелів із дротяним екраном комплект включає систему з’єднання екранів.
  Для кабелів зі стрічковим екраном в комплект муфти входить система непаяного заземлення, яка також застосовується для кабелів з алюмінієвим екраном ламінованим типу AHXAMK-W (кабелі типу NK). Зовнішня герметизація і захист забезпечується товстостінною трубкою, що термоусаджується.
• Кабелі з алюмінієвою дротяною бронею
  Конструкція муфти аналогічна. Алюмінієві дроти екранів з’єднуються болтовим з’єднувачем. Мідна сітка обертається навколо місця з’єднання. Зовнішня герметизація і захист забезпечується товстостінною трубкою, що термоусаджується.

Конструкція ремонтної муфти

Конструкція ремонтної муфти аналогічна. Велика довжина ремонтної муфти дозволяє видалити пошкоджену частину кабелю та замінити її вставкою ділянки жили з двома з’єднувачами. Довжина такої вставки може бути до 520 мм (для кабелів 10 та 20 кВ) або 420 мм (для 35 кВ).
