Муфта кабельна сполучна 3ПСт

Муфта кабельна сполучна 3ПСт

Муфта кабельна сполучна 3ПСт використовуються для з’єднання кабелів та проводів із пластмасовою ізоляцією. Муфта комплектується клейовою трубою, яка гарантує високу діелектричну міцність та гідроізоляцію. Муфта 3ПСт комплектується трубками на клейовій основі для відновлення ізоляції жил та для ізоляції загальної оболонки.

Характеристики

• Напруга: до 1кВ
• Діапазон перетинів: 1,5-2,5 мм2; 4-6мм2; 6-16 мм2; 25-50 мм2; 70-120 мм2; 150-240 мм2; 185-300 мм2
• Комплектація: з універсальними болтовими гільзами/без гільз
• Виробник: ТОВ «Контакт-Енерго»
• Україна
• Гарантія 3 роки

Призначення та область застосування

З’єднувальна муфта 3ПСт застосовується для відновлення пошкодженої кабельної лінії, нарощування кабелю при його укладанні, а також при реконструкції та капітальному ремонті трижильних силових ліній 0,4 кВ – наприклад, живлення електродвигунів, насосного і компресорного обладнання, ліній без нульового провідника. Це основний вид з’єднання, який використовується замість ненадійних скруток або клемних з’єднань.

Муфта 3ПСт забезпечує герметичне та електрично надійне з’єднання двох кабелів на всю довжину кабельної траси. Метод кріплення – термоусадка з клейовим шаром, що дає рівень захисту IP68 – повна водонепроникність навіть при зануренні в ґрунтові або дощові води.

Типові об’єкти застосування: підземні кабельні траси промислових підприємств, силові лінії живлення технологічного обладнання, трансформаторні підстанції та розподільні мережі 0,4 кВ, кабельні лотки й кабель-канали виробничих цехів, вентиляційні системи та котельні.

Технічні характеристики 3ПСт

Сумісні марки кабелів

Муфта 3ПСт призначена для з’єднання трижильних кабелів з ПВХ, СПЕ та ЕПР ізоляцією – броньованих і небронованих:

• ВВГ 3х, ВВГз 3х, ВВБбШв 3х – мідні жили, ПВХ ізоляція, без броні та в броні
• АВВГ 3х, АВВГз 3х, АВБбШв 3х – алюмінієві жили, ПВХ ізоляція
• АВБбШв, ВБбШв, АВБВ, ВБВ – броньовані кабелі в сталевих стрічках
• АПвВГ, ПвВГ, АПвБбШв, ПвБбШп – кабелі з ізоляцією зі зшитого поліетилену (СПЕ)
• NYM, NYY, N(A)YY, NAYBY – трижильні кабелі за стандартом DIN/VDE
• N2XY, AXMK, A2X(F)2Y – кабелі з ізоляцією СПЕ за міжнародними стандартами
• РПГ, РВГ, РБВ, АРБВ – кабелі у гумовій ізоляції

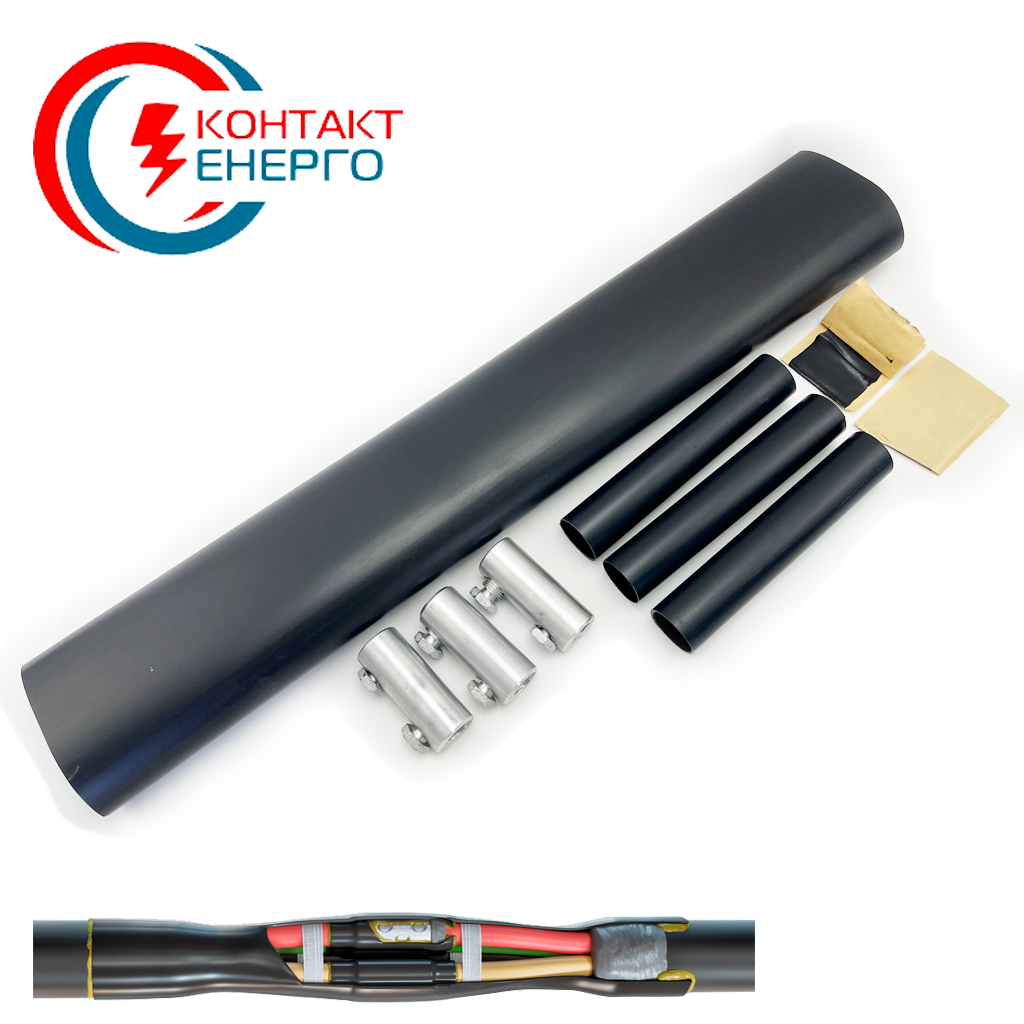

Комплектація муфти 3ПСт

Кожен комплект муфти 3ПСт повністю забезпечує виконання з’єднання кабелів без додаткових витратних матеріалів:

• Термоусаджувальна манжета жильна з клейовим шаром (3 шт.) – для відновлення ізоляції кожної з трьох жил у місці з’єднання
• Термоусаджувальна зовнішня трубка (кожух) з клейовим шаром – для герметизації загальної оболонки муфти
• Гільзи з’єднувальні (залежно від комплектації):
• – болтові гільзи (у варіанті «з болтовими гільзами») – з’єднання без опресування, інструментом є викрутка або ключ
• – гільзи під опресування ГМ/ГАМ (у варіанті «з гільзами під опресування») – для опресованого з’єднання прес-кліщами
• Підмотувальна стрічка самовулканізуюча або ПВХ – для формування ступінчастого переходу
• Серветка знежирювальна

Варіант «без гільз» обирають, якщо на об’єкті використовуються болтові з’єднувачі (з зривними болтами) або гільзи вже закуплені окремо під специфічний матеріал жили.

Монтаж з’єднувальної кабельної муфти 3ПСт

Монтаж виконується методом термоусадки без заливних мастик і компаундів. Інструмент – тепловий пістолет або газовий пальник. Загальна послідовність:

• Підготувати обидва кінці кабелів: зняти зовнішню оболонку, відрізати броню (для броньованих), розвести та позначити всі три жили
• З’єднати жили між собою відповідними гільзами (гвинтовими або опресованими), дотримуючись відповідності «мідь-мідь» або «алюміній-алюміній»
• Термоусадити жильні манжети з клейовим шаром на кожне з’єднання жил (3 шт.)
• Зібрати жили в пучок, вирівняти та обмотати підмотувальною стрічкою для формування рівного циліндричного профілю
• Надіти зовнішній термоусаджувальний кожух на місце з’єднання та прогріти від центру до країв
• Перевірити щільність усадки та наявність клейового валика по обидва боки кожуха

Увага: перед монтажем надіньте зовнішній кожух на один з кабелів – після з’єднання жил це буде неможливо!

Переваги муфти 3ПСт від Контакт-Енерго

• Виробництво в Україні – стабільна наявність на складі, швидке відвантаження
• Клейовий шар у термоусаджувальних елементах забезпечує водонепроникність IP68 – надійно у вологих ґрунтах та затоплюваних місцях
• Два варіанти комплектації гільзами: з болтовими гільзами / без гільз – підбір під будь-який тип монтажу
• Широкий діапазон перетинів від 1,5 до 300 мм² – від слабкострумових ліній до силових кабелів підстанцій
• Сумісність з ПВХ, СПЕ та ЕПР ізоляцією – одна позиція покриває більшість застосовуваних марок трижильних кабелів
• Гарантія 3 роки, термін служби не менше 30 років
• Відповідність вимогам ГОСТ 34839-2022
