Универсальный переходной соединитель ПСБ

Универсальные болтовые соединители ПСБ

Переходной соединитель ПСБ — это болтовой соединитель кабельных жил, который позволяет соединить алюминиевые и медные проводники разного сечения (от 25 до 400 мм²) при переходе на меньший диапазон. Четыре или шесть срывных болтов с X-образным расположением обеспечивают стабильное контактное давление без динамометрического ключа. Рассчитан на напряжение до 10 кВ, подходит для комплектации термоусадочных муфт.

• Предназначены для соединения любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных при переходе на меньший диапазон сечения
• Каждый болтовой соединитель является мультиразмерным
• Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
• Центрально-симметричные отверстия под кабельную жилу в корпусе соединителя
• Рабочее напряжение: до 10 кВ
• Материал корпуса и болтов: специальный сплав
• Покрытие: без покрытия
• Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
• Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
• Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
• Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения
• На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
• Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб

Технические характеристики

Что такое переходной соединитель ПСБ и зачем он нужен

Переходной соединитель ПСБ — это болтовой элемент для соединения кабельных жил разного сечения в одной точке, без опрессовки и без специального пресса. Приходилось соединять кабель 240 мм² с отводом 95 мм²? Без переходной гильзы тут не обойтись — обычная опрессованная гильза под такой перепад сечений просто не подойдёт.

На практике такие соединители выручают, когда на объекте нет под рукой пресса нужного размера или нужно быстро сделать ремонтную вставку на аварийной линии. По моему опыту, именно этот типоразмер чаще всего лежит в машине у аварийной бригады — вместе с термоусадкой и набором ключей.

Конструкция и материал: почему срывные болты удобнее пресса

Конструктивно ПСБ — это литой корпус из специального алюминиевого сплава повышенной электропроводности, в котором закреплены четыре или шесть болтов со срывными головками. Болты расположены X-образно, под углом примерно 50° друг к другу — такая компоновка увеличивает площадь контакта жилы с корпусом и равномерно распределяет усилие затяжки.

Головка каждого болта имеет два уровня среза: сначала отламывается декоративная часть, а основной металл остаётся вровень с поверхностью корпуса, без острых выступов, которые могли бы повредить термоусадочную трубку сверху. Монтажники это ценят — болт сам показывает, когда усилие достигло нужного значения, и не нужно таскать с собой динамометрический ключ на каждый объект. Неприятно, когда болт недокручен и соединение начинает играть при малейшей вибрации — здесь головка просто не отломится, пока заводской момент не будет достигнут.

Внутренняя поверхность гильзы имеет рифлёную накатку — она срезает оксидную плёнку на жиле во время затяжки и улучшает электрический контакт, особенно на алюминии, где эта плёнка образуется буквально за минуты после зачистки.

Типоразмеры и технические характеристики

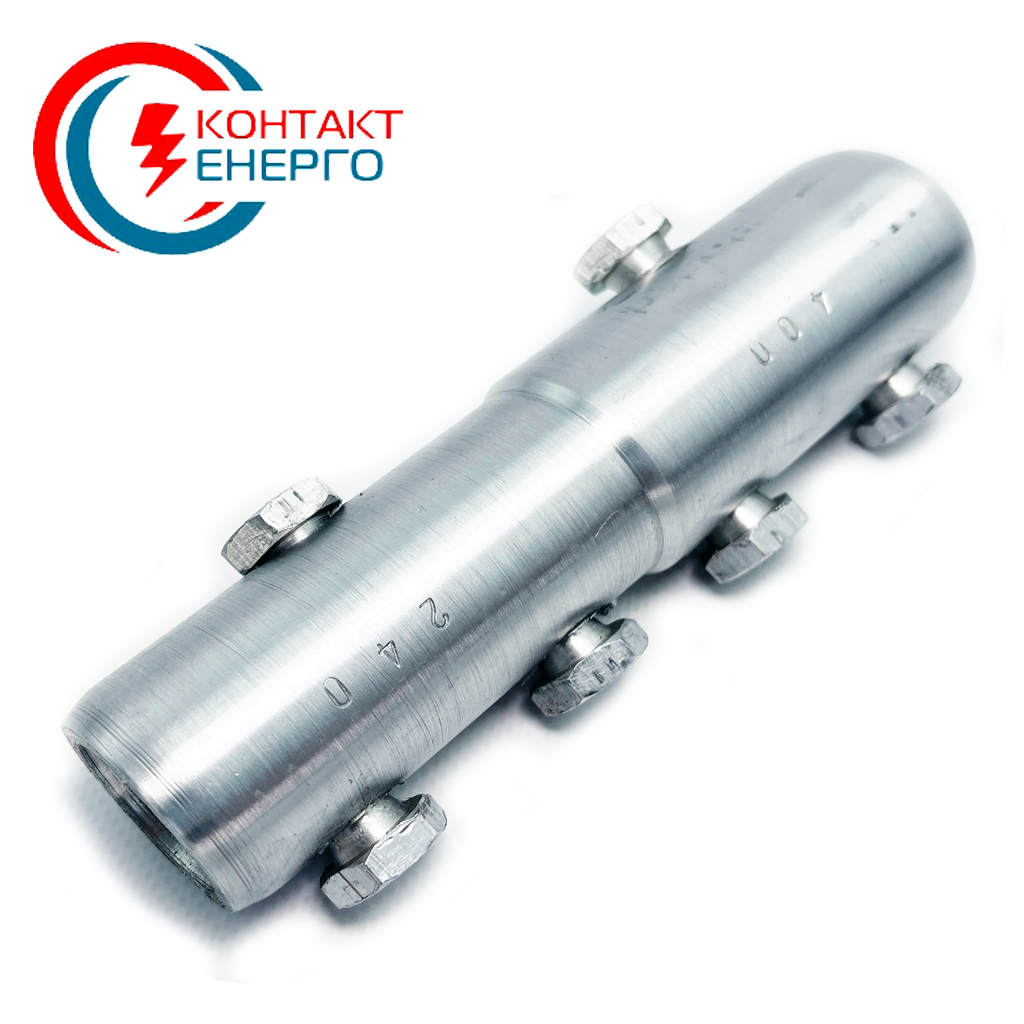

Линейка состоит из трёх типоразмеров. 4ПСБ 25-50/70-120 и 4ПСБ 70-120/150-240 мм² комплектуются четырьмя болтами, а 6ПСБ на диапазон 240-400 мм² — шестью, потому что на таком сечении нужна большая площадь прижима жилы. Принимают однопроволочные и многопроволочные жилы класса гибкости 1-6, то есть подходят и для жёсткого кабеля, и для гибких многожильных проводников.

Выбираете соединитель для конкретного проекта? Сравнивайте не только сечение, но и тип жил с обеих сторон — ПСБ спокойно соединяет алюминий с медью в одном корпусе, что для обычной опрессованной гильзы уже проблема.

Монтаж: практические советы от мастера

Перед монтажом зачистите жилы от изоляции на длину, которая соответствует половине корпуса с каждой стороны, и обязательно снимите оксидную плёнку — особенно с алюминиевых жил, некачественный контакт чаще всего вылезает именно здесь. Жилы вставляются с обеих сторон одновременно до внутренней перегородки, которая задаёт глубину ввода и не даёт им встретиться по центру.

Дальше просто затягивайте болты по очереди, крест-накрест, гаечным ключом или торцевой головкой — до момента срыва головки. Никакого пресса, никакого динамометрического ключа. Выбираете соединитель для подземного кабеля? Тогда не забывайте про герметичную термоусадку сверху с клеевым подслоем — сама гильза не защищает от влаги, и без этого шага соединение рано или поздно подведёт из-за коррозии.

Если честно, главное преимущество ПСБ — скорость и предсказуемость монтажа без спецоборудования. На выезде это часто важнее, чем чуть более высокая цена по сравнению с обычной гильзой.
