Наконечники болтовые 2НБ

Name: Наконечники болтовые 2НБ
SKU: 4924
Availability: InStock
Rating: 5.00 (1 reviews)

Рейтинг 5.00 из 5 на основе опроса 1 пользователя

(1 отзыв клиента)

152,00 грн. – 392,00 грн.

Сечение мм2	25-50мм² , 70-120мм² , 150-240мм²

Сечение мм2

Очистить

Артикул: Н/Д Категория: Наконечники

Описание

Универсальные болтовые наконечники 2НБ

Тип: 2НБ

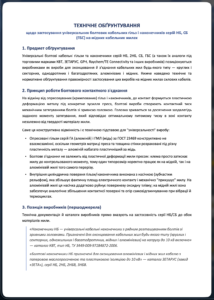

Предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля
Рядное расположение болтов на корпусе наконечника
Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
Рабочее напряжение: до 10 кВ
Материал корпуса и болтов: специальный алюминиевый сплав
Покрытие: без покрытия
Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
Рекомендованы для монтажа термоусаживаемых муфт
Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт

Технические характеристики

2НБ характеристики

Тип	К-во болтов	L	L₁	L₂	S	D	d	d₁	N	A
Тип	1НБ-10/25	1	38	15.2	18	6	6.4	13	8	8	6.5
2НБ-25/50	2	60	21.5	32	8	10.5	19	11	12	9.5
2НБ-70/120	2	80	26.5	46	12	13	27	17	17	13.5
2НБ-150/240	2	98	34.5	53	14	17	37	25	19	15.5

Монтаж

Использование универсальных болтовых наконечников «Контакт-Энерго» — самый простой метод монтажа наконечника метод болтового соединения, для которого не требуется сложное оборудование, лишь необходим ключ. При данном методе монтажа легко контролировать надежность обжима. Учтите что один болтовой наконечник рассчитан на целый диапазон сечений.

Для данного метода монтажа не требуется сложное оборудование, только ключ с набором головок.
Болтовой наконечник рассчитан на целый диапазон сечений кабеля.
При затяжке болтов необходимо производить ее плавно без рывков, начиная с болтов, ближних к изоляции жилы.
Для защиты от внешних факторов можно использовать термоусаживаемую трубку.

Монтаж

монтаж болтовых наконечников

Снимаем изоляцию жилы на глубину захода жилых хвостовую часть наконечника
Надеваем наконечник на жилу до упора и подтягиваем болты
Производим затяжку болтов плавно без рывков. Первым затягиваем болт ближние к изоляции жилы. При достижении расчетного усилия головки болтов сорвутся.
Для защиты от внешних факторов усаживаем на смонтированный наконечник термоусаживаемая трубка.
